描述

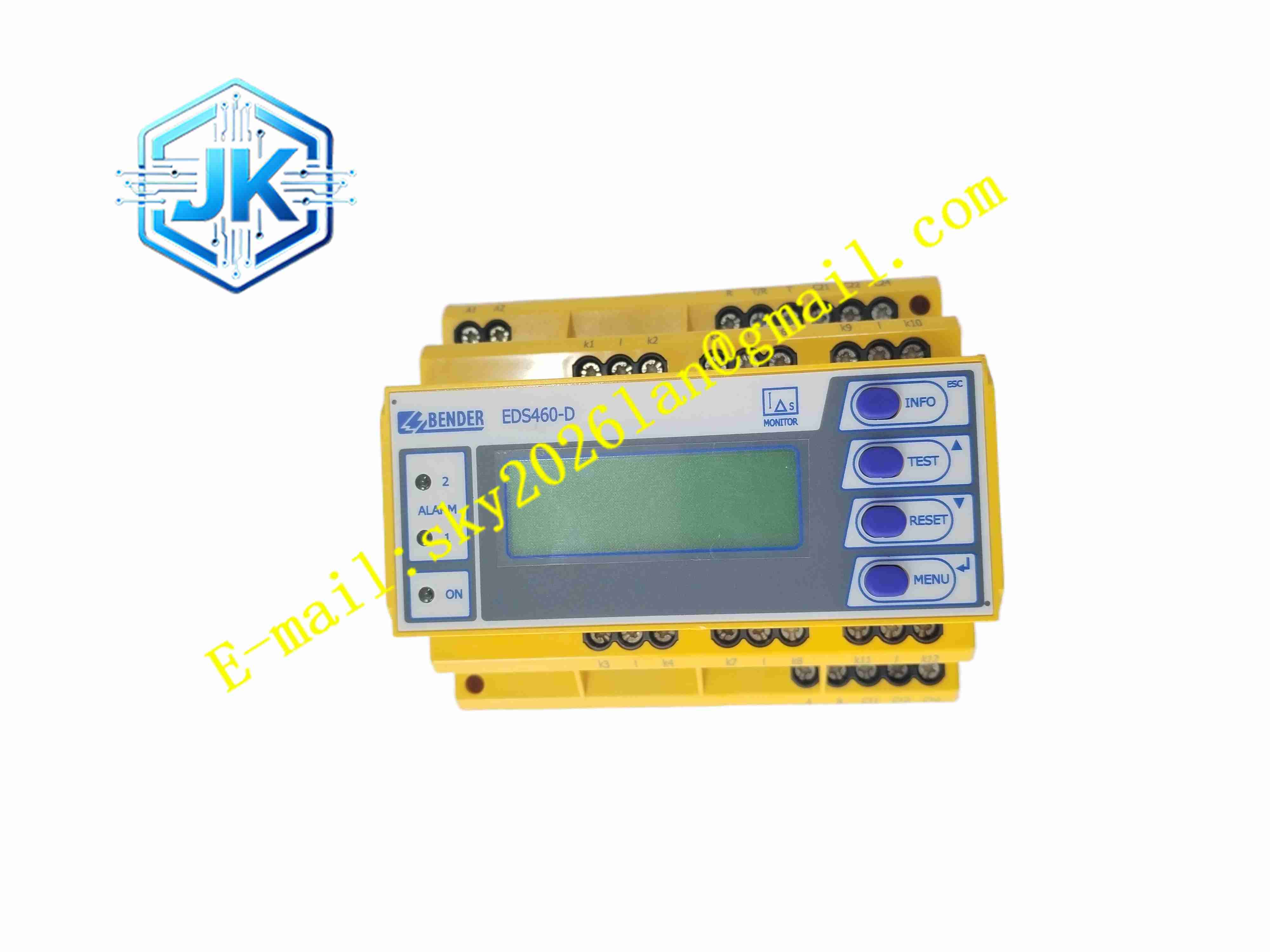

Bender EDS460-D-1
详细技术规格
- 产品类型：绝缘监测仪
- 监测系统：IT 不接地系统
- 监测电压：DC/AC 多电压
- 报警设定：绝缘电阻阈值可调
- 输出：继电器报警
- 电源：AC/DC 通用
- 工作温度：-20℃～+55℃
- 存储温度：-30℃～+70℃
- 湿度：5%～95% 无凝露
- 防护：IP20
- 安装：DIN 导轨
- 指示：LED 报警
- 测量范围：对应型号规格
功能特点
- IT 系统绝缘电阻实时监测
- 报警阈值现场可调
- 继电器干触点输出
- LED 指示绝缘状态
- 适用于交直流系统
- 长期连续运行
- DIN 导轨安装
- 高可靠性
- 故障自诊断
- 与 Bender 定位仪配套
应用场景
- 医院手术室 IT 系统
- 船舶不接地电网
- 发电厂辅助系统
- 矿山井下供电
- 轨道交通牵引供电
材质构成
- 外壳：阻燃塑料
- 电路板：FR4 三防
- 继电器：密封
- 端子：螺钉
- LED：指示
- 卡扣：导轨
结构特征
- 窄长模块
- 前面板 LED 与旋钮
- 接线端子
- 内部监测电路
- DIN 导轨卡扣
- 全封闭
工作原理 设备向被测系统与地之间注入低频测量信号，通过测量回路电流计算系统对地绝缘电阻。当绝缘电阻低于设定阈值，继电器动作报警，LED 点亮。测量信号不影响系统正常运行。
安装要求
- DIN 导轨安装
- 接被测系统 L+/L – 与地
- 报警继电器接 DCS
- 电源供电
- 工作温度 – 20℃～+55℃
- 接地
- 调整报警阈值
- 测试报警动作
使用注意事项
- 仅适用于 IT 不接地系统
- 报警阈值按规范设定
- 定期测试报警功能
- 备件干燥存放
- 禁止与接地系统混用
- 接线紧固
- 故障报警先查绝缘
