描述

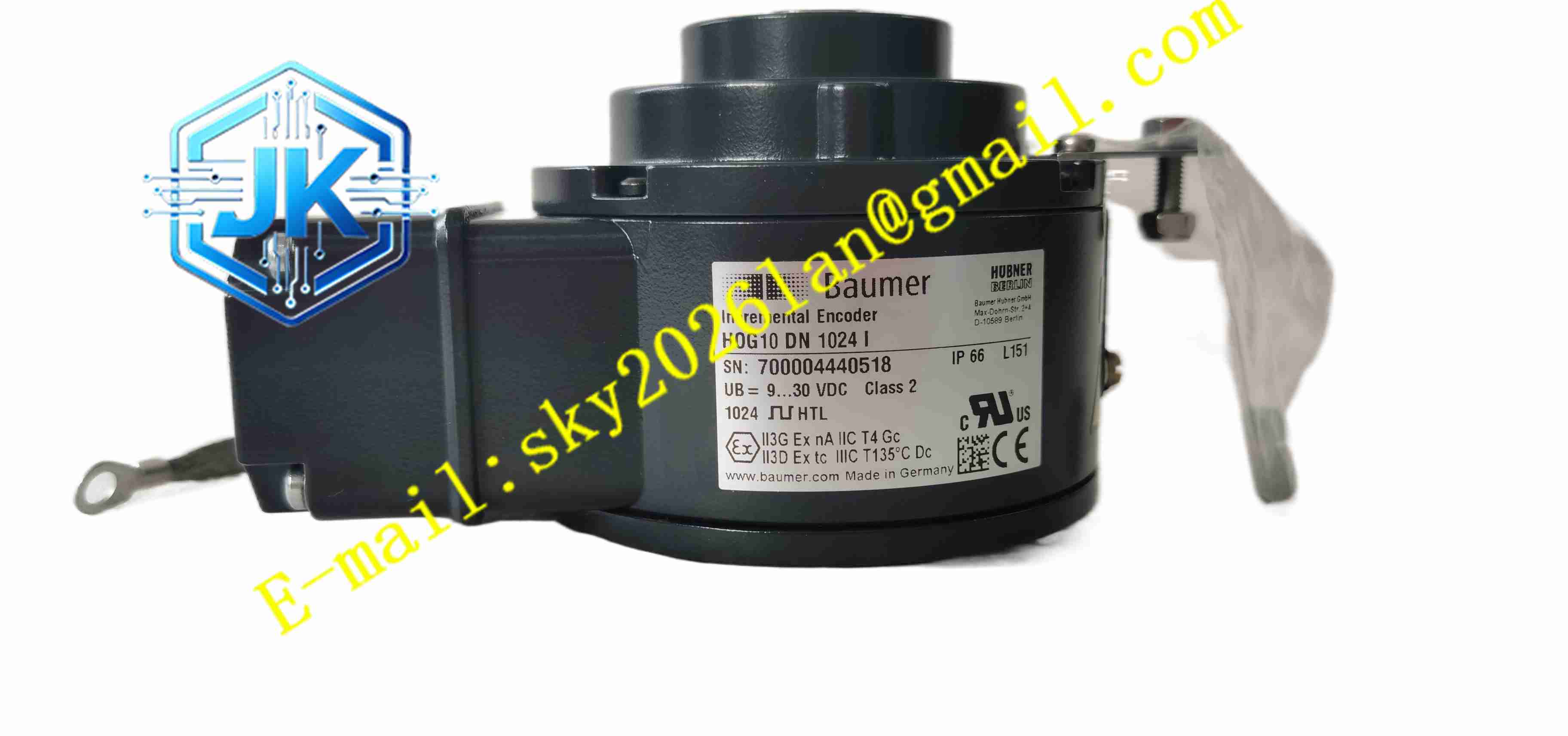

Baumer HOG10DN1024I
技术规格
- 供电电源：9~30V DC
- 每转脉冲数：1024ppr
- 输出信号：A/B/Z 相 + 反相，HTL 功率线驱动输出
- 最大输出频率：120kHz
- 机械最高转速：6000rpm
- 空心轴规格：盲孔空心轴
- 轴绝缘耐压：2.8kV
- 工作温度：-40℃ ~ +100℃
- 相对湿度：5%~95%，无冷凝
- 防护等级：IP66
- 抗振动：20g，10~2000Hz
- 抗冲击：300g，6ms
- 重量：1.6kg
功能特点
- 光电扫描原理，A/B 两相相位差 90°，判断旋转方向，Z 相零脉冲标记每转原点。
- HTL 功率驱动输出，长线传输距离可达 350 米，适合长距离信号传输。
- 重载机械结构，强抗冲击、抗振动，适配大型旋转机械恶劣工况。
- IP66 防护，抵御粉尘、雨水、油雾侵入。
- 不锈钢转轴，耐腐蚀，可用于盐雾环境。
- 可选配套超速开关，集成转速超限联锁保护。
- 宽温工作范围，高低温工况稳定输出脉冲。
- 轴绝缘设计，隔离电机轴感应电压，保护内部电路。
- 外壳防腐涂层，满足 C4 盐雾环境等级。
- 出厂静态校准，相位与占空比精度稳定。
应用场景
- 大型风机、压缩机转速测量
- 电厂汽轮发电机、辅机电机转速监测
- 港口起重设备齿轮箱位置与转速反馈
- 冶金大型传动设备旋转位置采集
材质构成
- 外壳：压铸铝合金壳体，防腐喷涂
- 转轴：不锈钢
- 码盘：高透光光学玻璃码盘
- PCB 板：FR4 电路板，三防涂层
- 光电元件：红外发射接收管
- 密封件：氟橡胶密封圈
结构特征
- 盲空心轴法兰结构，直接套在设备转轴上，无需额外联轴器。
- 壳体侧面设置接线端子盒，电缆密封接头。
- 内部光学扫描腔密封隔离，防止油污粉尘污染码盘。
- 壳体自带散热结构，无风扇。
工作原理 光源照射玻璃光栅码盘，码盘随转轴同步旋转，光电接收元件读取 A、B、Z 相脉冲信号，转换为 HTL 数字脉冲输出。控制器接收脉冲计数，计算转速、旋转角度与转向；Z 相每转输出一次，作为每转位置基准。
安装要求
- 空心轴套入设备转轴，紧固夹紧螺钉，保证同轴度，避免偏心磨损。
- 信号电缆使用屏蔽双绞线，屏蔽层单端接地。
- 线缆固定预留缓冲，设备振动不会拉扯编码器本体。
- 供电电压控制在 9~30V DC 范围内。
- 安装完成，转动轴体，校验脉冲输出与方向。
使用注意事项
- 安装时禁止敲击编码器壳体与转轴，防止玻璃码盘碎裂。
- 轴偏心会加速内部轴承磨损，控制同轴度误差。
- 定期检查密封接头，防止水汽油雾进入壳体。
- 备件操作佩戴防静电手环。
- 禁止超出最高机械转速运行。
