描述

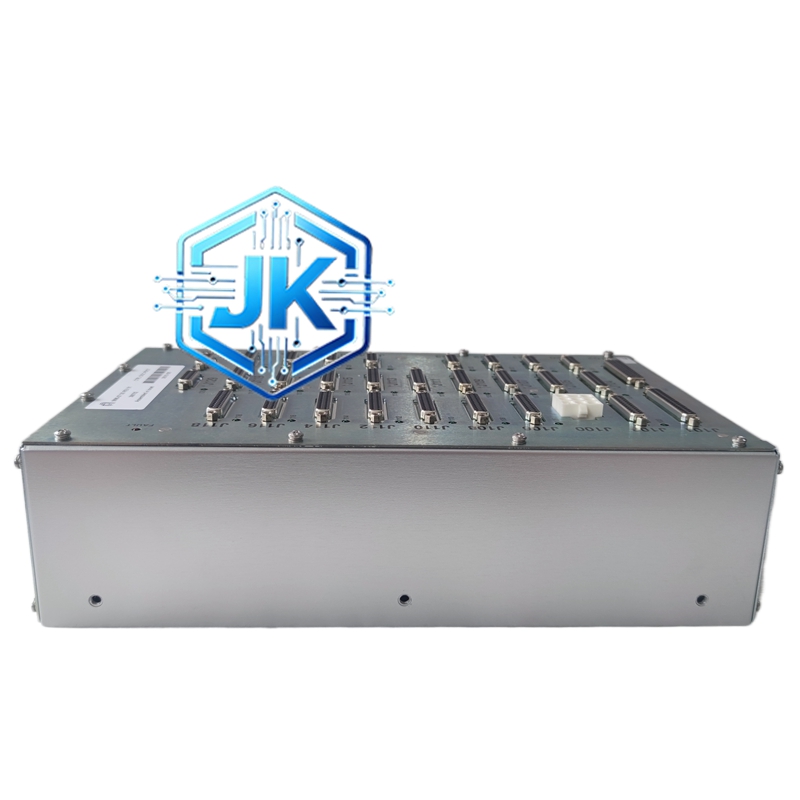

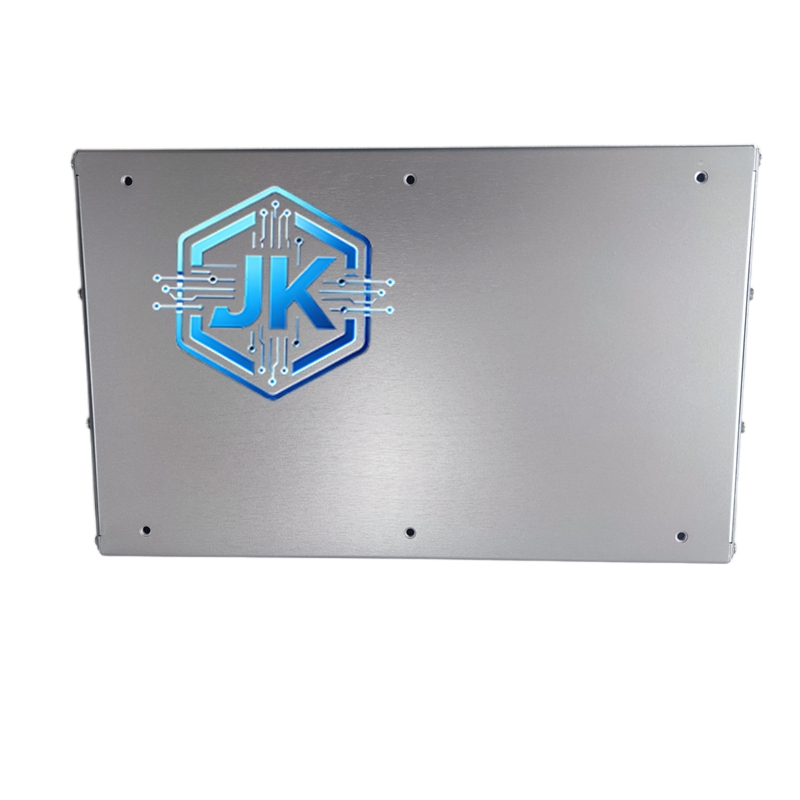

AMAT 0090-07135 — 应用材料公司（Applied Materials）Endura刻蚀系统用射频匹配网络
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 品牌 | Applied Materials（AMAT） |
| 系列 | Endura刻蚀系统 |
| 型号 | 0090-07135 |
| 部件名称 | RF Match Network（射频匹配网络） |
| 工作频率 | 13.56MHz（ISM频段） |
| 最大输入功率 | 3000W |
| 阻抗范围 | 5~500Ω（自动匹配） |
| VSWR（匹配后） | <1.2:1 |
| 反射功率（匹配后） | <3%（<90W@3000W） |
| 调谐速度 | <50ms（自动调谐） |
| 调谐元件 | 真空可变电容 + 固定电感 |
| 冷却方式 | 风冷（内置散热风扇） |
| 供电电压 | 120/240V AC，50/60Hz |
| 控制接口 | RS-232 / 数字I/O（与AMAT主机通讯） |
| 尺寸 | 约482 × 406 × 178mm |
| 重量 | 约18~22kg |
| 防护等级 | IP20 |
| 工作温度 | 0°C ~ +40°C |
| 认证 | CE、UL、FCC |
| 产地 | 美国 |
功能特点：
- 自动阻抗匹配：内置微处理器控制的真空可变电容调谐网络，实时监测前向/反射功率，50ms内自动调整匹配参数，使VSWR<1.2:1
- 比电源内置匹配更精确：独立匹配网络的调谐精度高于电源内置匹配器，反射功率<3%（电源内置匹配器通常<5%）
- 快速调谐：50ms调谐速度，在工艺切换（如刻蚀转清洗）时快速重新匹配，减少非生产时间
- 高功率3000W：支持Endura刻蚀机台最大功率需求
- 远程监控：RS-232/数字I/O与AMAT Endura主机通讯，实时上报匹配状态、VSWR、调谐元件位置等参数
- 模块化设计：可单独更换，无需更换整套射频系统
应用场景：
- AMAT Endura系列刻蚀机台（Endura 5500、Endura Vectra等）
- 半导体逻辑芯片制造（7nm/5nm/3nm先进制程）
- 存储芯片制造（3D NAND、DRAM刻蚀）
- 介质刻蚀、硅刻蚀、金属刻蚀
性能参数：
| 参数 | 数值 |
|---|---|
| 工作频率 | 13.56MHz ± 0.1% |
| 最大功率 | 3000W |
| VSWR（匹配后） | <1.2:1 |
| 反射功率 | <90W（3000W时） |
| 调谐速度 | <50ms |
| MTBF | >50,000小时 |
材质构成：
- 外壳：冷轧钢板，黑色粉末喷涂（RAL 9005）
- 调谐元件：真空可变电容器（陶瓷介质+不锈钢动片）、高Q值空芯电感（铜管绕制）
- PCB：4层FR-4高Tg板，射频区域特殊屏蔽
- 连接器：N型射频连接器（50Ω，镀金）
- 散热：铝合金散热片 + 直流风扇（12V，滚珠轴承）
- 电容：日本尼吉康电解电容，105°C耐温
结构特征：
- 矩形金属箱体，约482×406×178mm
- 前面板：电源开关、状态LED（Ready/Fault/Match）、RS-232串口、数字I/O接口
- 顶部：射频输入N型母头（接RF Generator）、射频输出N型母头（接Chamber）
- 底部：风扇进风口、电源接线端子
- 背面：通讯线、接地端子
工作原理：
射频发生器输出13.56MHz射频信号进入匹配网络。内部定向耦合器采样前向/反射功率，微处理器计算VSWR后驱动步进电机调整真空可变电容的动片位置，改变匹配网络阻抗，50ms内使VSWR<1.2:1。匹配完成后，射频功率以最小反射传输到刻蚀腔体。
安装要求：
- 安装于刻蚀机台内部指定位置，M8螺钉固定（4颗）
- 射频电缆使用N型连接器，拧紧力矩1.5~2.0N·m
- 电源电缆使用三相五线制，线径≥4mm²
- 接地线截面积≥6mm²，接地电阻<1Ω
- 风扇出风口不可被遮挡
- 安装后需用网络分析仪测量VSWR<1.2:1
使用注意事项：
- 更换后必须用网络分析仪调试VSWR，确认<1.2:1方可投入生产
- 真空可变电容为耗材，使用寿命约3~5年，需定期检查
- 反射功率超过5%时需立即停机检查
- 严禁带电插拔射频电缆
