描述

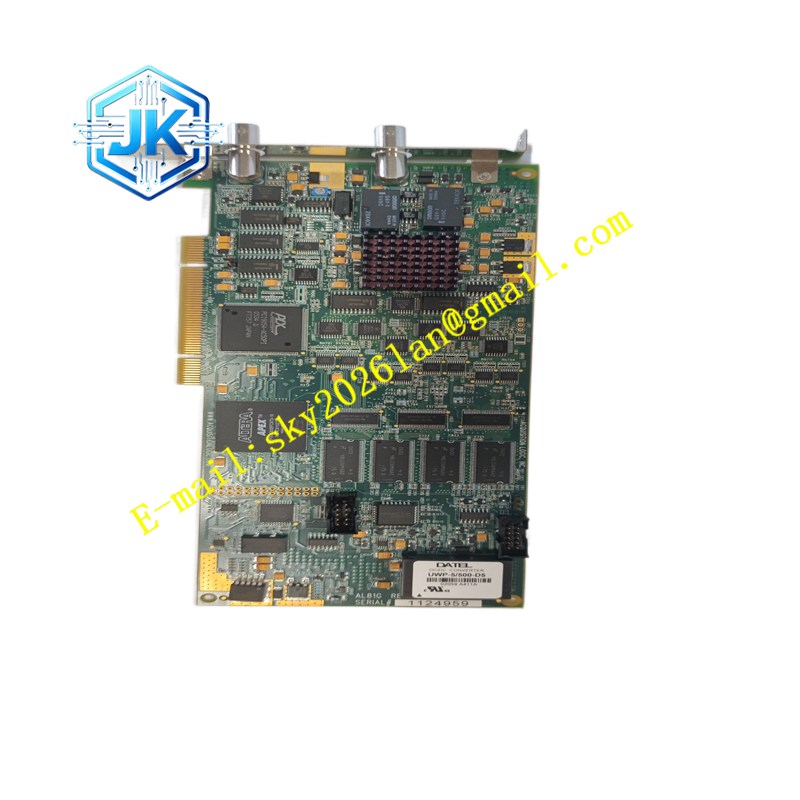

Alstom AL81G
技术规格 多路开关量输入输出、模拟量采集通道；支持继电保护逻辑运算；具备串行总线与系统主机通讯；工作温度 0℃~60℃；IP20 防护；板载故障自诊断；支持事件记录存储。
功能特点 采集电压、电流模拟量与断路器位置、辅助接点开关信号。内置保护逻辑，当发生过流、不平衡等电气故障时，输出跳闸指令切断断路器。记录故障时刻波形、事件时序，用于事后故障分析。接收上位系统指令，完成远方分合闸操作。自检硬件通道异常，主动上送告警信息。
应用场景 水轮发电机机组保护、厂用电开关柜保护、电网配电保护装置、电站辅机电气保护系统。
性能参数 保护动作时间短；模拟量采集精度高；事件时序记录分辨率高；故障录波数据稳定；通道自检可靠。
材质构成 主电路板 FR-4 阻燃多层板；信号回路光电隔离；背板连接器镀金；模块壳体阻燃工程塑料；接线端子镀镍铜合金。
结构特征 机架插拔式卡件；前面板配备电源、故障、动作指示灯；背部背板连接器；前端插拔式端子接入二次回路；机械锁扣固定。
工作原理 互感器二次侧信号接入模块调理回路，模数转换后送入处理器运算。按照内置保护定值进行判断，故障条件满足时输出跳闸继电器信号。同时采集开关位置信号，上传状态与录波数据到保护主机，持续巡检通道状态。
安装要求 断电装入保护机架槽位，锁紧卡扣；二次电压电流、开关量信号线接入端子；在保护装置软件录入保护定值；完成传动试验，验证跳闸逻辑。
使用注意事项 电流互感器二次回路严禁开路；二次线缆屏蔽层接地；保护定值修改后必须传动试验；维护做好防静电措施；定期检查端子紧固情况。
