描述

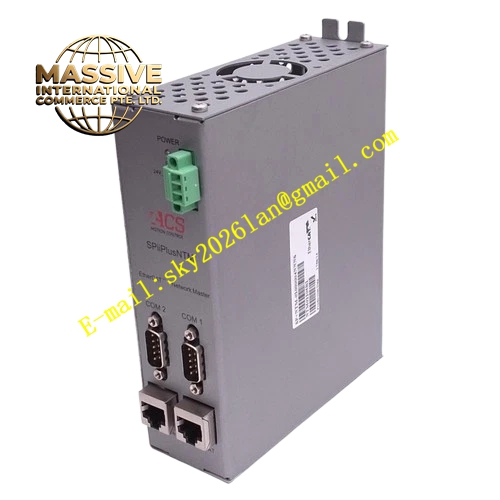

ACS SPii+NTM‑04000004NNNS
技术规格 通信总线：EtherCAT 100Mbps，完整支持 CoE 协议 最大控制轴数：32 轴 总线循环周期：1kHz 可软件配置调整 内存配置：RAM 128MB，Flash 128MB 程序存储 供电输入：24VDC ±10%，最大工作电流 1A 编码器协议兼容：EnDat、BiSS‑C、SSI、SinCos、增量 A/B 相 安全接口：支持对接 STO 安全扭矩停止信号 内置编程语言：ACSPL + 多任务运动控制语言 系统启动时间：25 秒 工作温度：0℃～55℃ 安装方式：标准 DIN‑EN50022 导轨安装 防护等级：IP20，控制柜内部使用
功能特点 EtherCAT 分布式时钟同步精度优于 0.1 微秒，全部运动轴实现高精度时序同步。支持点位运动、直线圆弧插补、电子凸轮、电子齿轮、随动追踪等全套运动工艺模式。内置多任务操作系统，可以并行执行多路互不干扰的 ACSPL + 运动程序。兼容 ACS 自有伺服驱动器以及全部合规 EtherCAT 协议第三方从站设备。完整故障诊断体系，总线异常、驱动器报警事件实时采集上报。支持上位调试软件完成参数配置、波形采集、在线调试。搭载 MotionBoost、NetworkBoost 专有优化算法，降低总线通讯负载，提升运动响应速度。支持固件远程在线升级。
应用场景 半导体封装与检测设备；3C 行业高速贴装设备；激光切割、激光加工精密设备；光伏生产加工自动化设备；直线电机、音圈电机多轴精密运动台；实验室高精度位移测试平台；自动化精密装配设备。
性能参数 EtherCAT 总线循环抖动小于 1 微秒，保证运动实时性。多轴插补轨迹平滑，加速度、加加速度参数全部软件可设置。伺服环、电流环参数支持在线整定。故障事件全部搭载高精度时间戳记录。用户运动程序存储于板载 Flash 存储器，断电程序不会丢失。
材质构成 黑色阻燃 ABS 工业外壳，FR‑4 多层印刷电路板，金属 DIN 导轨弹簧卡扣，镀金 RJ45 以太网接口，螺丝式电源接线端子，多色状态 LED 指示灯组件。
结构特征 紧凑型 DIN 导轨模块外形，背部集成弹簧式 DIN 导轨卡扣。设备正面排布诊断状态 LED 指示灯、EtherCAT RJ45 接口、电源接线端子。侧面设置模块卡位，多台设备并排安装实现限位定位。全部对外接口朝向正面，布线、现场维护操作便捷。
工作原理 控制器内部运行实时运动固件，ACSPL + 用户程序编译之后存储在板载 Flash。设备运行阶段，运动主站计算各轴目标位置、速度指令，依靠 EtherCAT 分布式时钟同步下发到各个伺服驱动器；同时循环采集驱动器编码器位置反馈、设备报警状态。轨迹规划运算由控制器完成，伺服闭环运算由驱动器本地执行，整套系统协同完成高精度运动控制。
安装要求 设备固定安装在标准 DIN‑EN50022 导轨，机柜内部模块上下预留散热间隙，不要紧贴大功率发热器件。供电电源使用纹波达标的 24VDC 工业电源。EtherCAT 总线采用工业屏蔽网线，总线物理末端配置正确终端。设备保护接地端子可靠连接机柜保护地。通讯线缆和动力电缆分开线槽布线，规避电磁耦合干扰。
使用注意事项 EtherCAT 总线挂载节点数量不允许超过硬件最大支持上限。固件升级操作只能使用 ACS 官方发布固件包，非官方固件会造成硬件功能永久失效。工作环境湿度维持 5‑95% 无凝露。设备运行温度不能超出 0‑55℃范围。运动程序调试之前确认机械限位开关功能完好。EtherCAT 总线线缆拆装操作必须断电完成，禁止热插拔总线。
