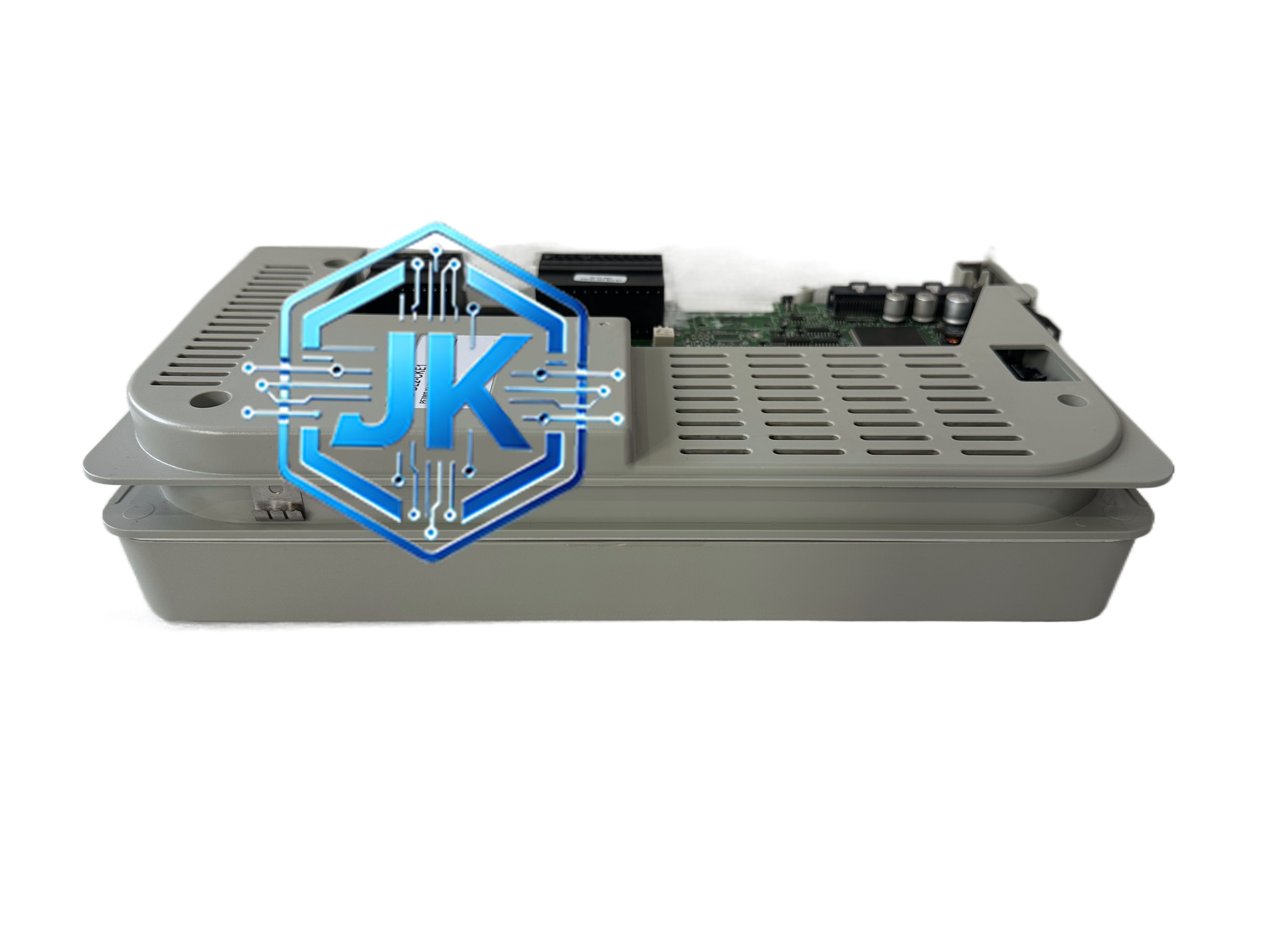

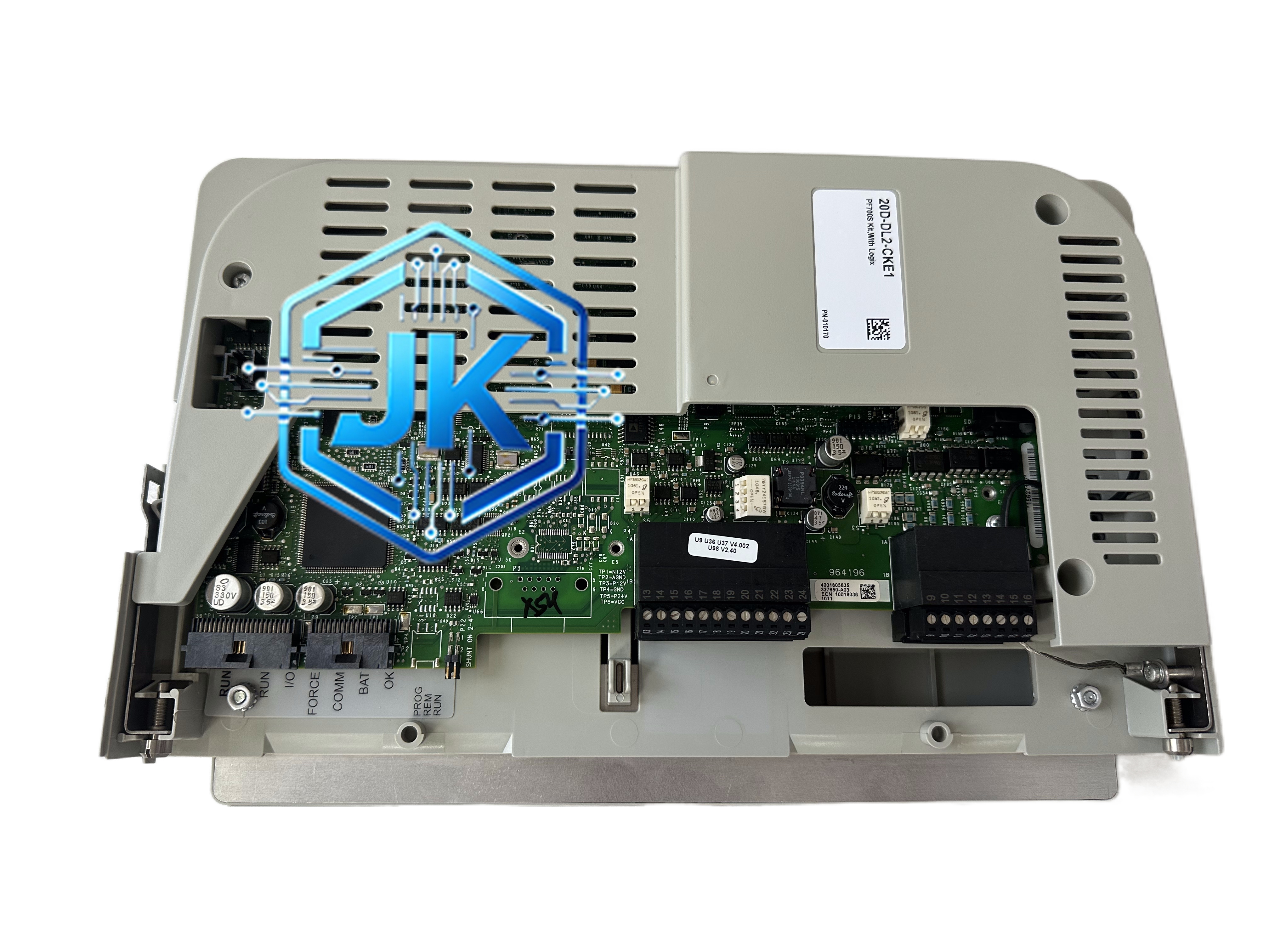

A-B 20D-DL2-CKE1 — 罗克韦尔自动化（Allen-Bradley）PowerFlex 753交流变频器
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 品牌 | Allen-Bradley（罗克韦尔自动化） |
| 系列 | PowerFlex 753 |
| 型号 | 20D-DL2-CKE1 |
| 额定功率 | 20HP / 15kW |
| 输入电压 | 480V AC，三相，50/60Hz（范围380~528V AC） |
| 输出电压 | 0~480V AC（可调） |
| 输出电流 | 22A（额定），27A（峰值，60秒） |
| 输出频率 | 0~400Hz |
| 控制模式 | V/F控制、矢量控制（开环/闭环）、直接转矩控制（DTC，可选） |
| 通讯接口 | EtherNet/IP（内置）、DeviceNet（可选）、RS-485（Modbus RTU） |
| I/O | 8路数字量输入、4路数字量输出、2路模拟量输入（0~10V/4~20mA）、1路模拟量输出（0~10V） |
| 安全功能 | STO（安全转矩关断，SIL2/SIL3）、SS1、SLS、SBC、SLP |
| 制动方式 | 内置制动斩波器（需外接制动电阻，建议150Ω/1kW） |
| EMC滤波 | 内置C3级EMC滤波器（符合EN 61800-3） |
| 防护等级 | IP20（需安装在控制柜内） |
| 安装方式 | 壁挂式 / DIN导轨 / 面板嵌入式 |
| 尺寸 | 约350 × 230 × 150mm（宽×高×深） |
| 重量 | 约12kg |
| 认证 | UL、cUL、CE、C-Tick、DNV、BV、LR |
| 产地 | 美国/中国 |
功能特点：
- EtherNet/IP内置：无需额外通讯模块，直接接入罗克韦尔PLC网络（ControlLogix/CompactLogix），也可与第三方PLC通过EtherNet/IP通讯
- 矢量控制：支持开环矢量和闭环矢量控制，低速转矩可达150%额定转矩（0.5Hz时），适合重载启动场合
- DTC可选：直接转矩控制，转矩响应时间<5ms，动态性能优于矢量控制
- STO安全功能：集成安全转矩关断，符合SIL2/SIL3，紧急停止时立即切断电机转矩
- 内置制动斩波器：支持外接制动电阻，快速消耗再生能量，适合频繁减速场合
- C3级EMC滤波：内置EMC滤波器，无需外接滤波器即可满足C3级电磁兼容要求
- 闪存卡槽：支持CF卡，方便参数备份、恢复和固件升级
- 能量监控：内置电能计量功能，可监测电机消耗的kWh和kVAh
应用场景：
- 水泵恒压供水（二次供水、工业循环水）
- 风机调速（HVAC暖通空调、锅炉引风机）
- 压缩机控制（螺杆空压机、制冷压缩机）
- 传送带调速（物流分拣、矿山输送）
- 搅拌机/混合机（化工、食品、制药）
- 挤出机/注塑机（塑料加工）
性能参数：
| 参数 | 数值 |
|---|---|
| 最大输出频率 | 400Hz |
| V/F控制精度 | ±0.5%设定频率 |
| 矢量控制精度 | ±0.02%设定频率 |
| 加减速时间 | 0.1~600秒（可设） |
| 载波频率 | 2kHz~16kHz（可调） |
| 过载能力 | 150%额定电流，60秒 |
| MTBF | >100,000小时 |
| 效率 | >96%（满载时） |
| 功率因数 | >0.95 |
材质构成：
- 外壳：冷轧钢板，表面粉末喷涂（RAL 7035灰色）
- 散热片：铝合金挤压型材，阳极氧化处理
- 功率模块：IGBT（Infineon/Semikron），耐压1200V/60A
- 电容：日本尼吉康/红宝石电解电容，105°C耐温
- PCB：4层FR-4高Tg板，沉金工艺
- 风扇：2个DC风扇（12V），智能温控，寿命>50,000小时
- 连接器：螺钉端子（动力）+ M12航空插头（通讯）
结构特征：
- 矩形箱体，350×230×150mm
- 前面板：LED状态指示灯（Ready/Fault/Warn）+ 操作面板（4个按键+LCD显示屏）+ 接线端子排
- 顶部：散热风扇出风口 + 制动电阻接线端子
- 底部：动力接线端子（R/S/T输入 + U/V/W输出 + PE）
- 背部：EtherNet/IP RJ45口 + RS-485口 + 模拟量I/O端子
- 内部：上层为功率模块和散热片，下层为控制PCB和风扇
工作原理：
三相480V AC经整流桥和电容滤波后转换为直流母线电压（约650V DC）。IGBT功率模块以2~16kHz频率将直流电压调制为三相交流电，驱动电机。编码器（矢量控制时）或电机模型（V/F控制时）提供速度/位置反馈，形成闭环控制。EtherNet/IP通讯模块通过RJ45口与PLC交换数据，PLC下发速度/转矩指令，变频器上传运行状态和故障信息。
安装要求：
- 壁挂安装或DIN导轨安装，上下留有至少100mm通风空间
- 动力线（R/S/T和U/V/W）使用截面积≥10mm²的铜电缆，PE线使用≥10mm²黄绿线
- 制动电阻安装在变频器附近（<2m），电阻功率≥1kW，阻值150Ω
- EtherNet/IP网线使用超五类屏蔽网线（Cat5e STP）
- 接地线截面积≥10mm²，接地电阻<4Ω
使用注意事项：
- 输入电压不可超过528V AC，否则会烧毁整流桥和电容
- 电机参数必须通过Auto-Tune自动辨识，不可手动随意设置
- 制动电阻功率不足会触发过压故障，需加大电阻功率
- 载波频率设置影响电机噪音，建议从4kHz开始，逐步调整
- 定期清洁散热风扇滤网（建议每3个月一次）
- 更换变频器时需确认型号完全一致，参数需从CF卡恢复
