描述

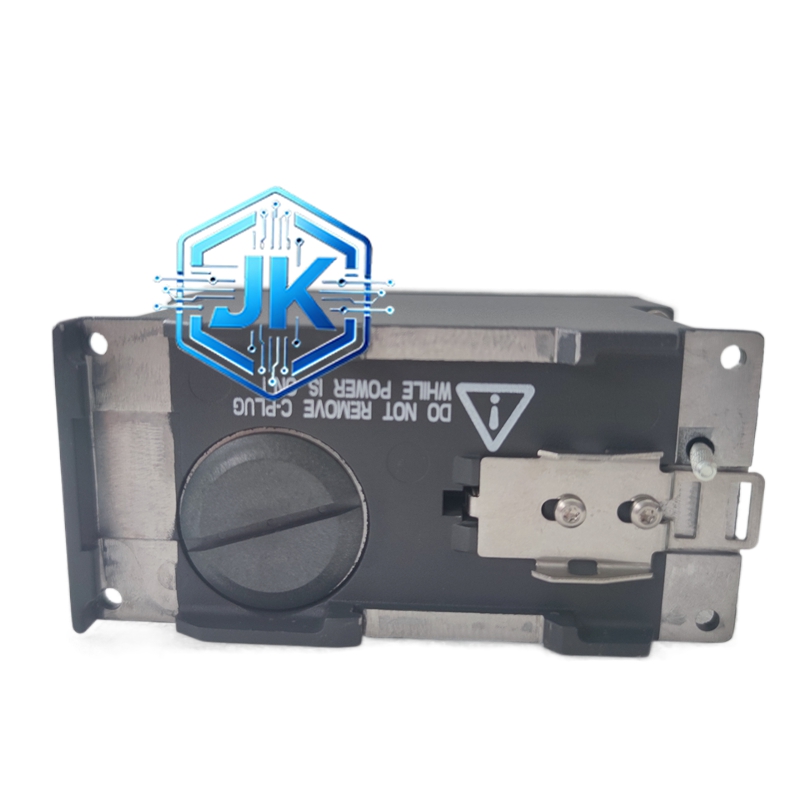

Siemens 6GK5202-2BB00-2BA3 — 西门子 SCALANCE XC202-2 非网管型工业以太网交换机
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 系列归属 | Siemens SCALANCE XC200 / XC202-2 |
| 交换机类型 | 非网管型工业以太网交换机 |
| 端口数量 | 2个RJ45以太网端口（10/100Mbps自适应） |
| 传输速率 | 10Mbps / 100Mbps，自适应 |
| 交换容量 | 1.2Gbps |
| MAC地址表 | 256条目 |
| 转发延迟 | <10μs（100Mbps下） |
| 供电方式 | 24V DC（冗余双电源输入） |
| 供电电压范围 | 20.4~28.8V DC |
| 电流消耗 | 典型值 0.8W（无负载时） |
| 安装方式 | DIN导轨（TOP HAT 35mm） |
| 防护等级 | IP20（无外壳）/ IP30（带可选外壳） |
| 工作温度 | -25°C ~ +60°C（宽温型） |
| 存储温度 | -40°C ~ +85°C |
| MTBF | >200,000小时 |
| 抗振动 | 符合IEC 60068-2-6标准 |
| 抗冲击 | 符合IEC 60068-2-27标准 |
| EMC | 符合EN 50121-4标准（铁路应用可选） |
| 认证 | CE、UL、CSA、ATEX（可选防爆版本） |
| 产地 | 德国 |
| 颜色 | 浅灰色/深灰色（可选） |
| 尺寸 | 56 × 90 × 75 mm（宽×高×深） |
| 重量 | 约 0.18 kg |
功能特点：
- 2端口即插即用：无需任何配置，插上网线即可自动转发数据，真正零配置部署
- DIN导轨安装：直接安装于标准DIN导轨，节省控制柜空间，安装便捷
- 宽温工作：支持-25°C ~ +60°C工作温度，适应严苛工业环境
- 双电源冗余：支持两路24V DC冗余输入，任一路故障自动切换，确保通讯不中断
- 工业级设计：无风扇被动散热，无机械运动部件，MTBF超过200,000小时
- 紧凑体积：仅56×90×75mm，是同类型产品中体积最小的之一
- LED状态指示：前面板设有电源LED、Link/Act LED，直观显示工作状态
- 抗电磁干扰：符合工业级EMC标准，可在强电磁环境中稳定运行
应用场景：
- 小型PLC以太网扩展：S7-1200/1500/300与HMI/上位机之间的以太网连接
- 点对点桥接：两台设备之间的简单以太网直连
- 远程I/O站联网：ET200SP等远程I/O站的以太网通讯
- HMI与PLC通讯：触摸屏与PLC之间的以太网数据交换
- 小型SCADA系统：3~5个节点的简单SCADA网络
- 生产线设备联网：2~3台设备的以太网互联
性能参数：
| 参数 | 数值 |
|---|---|
| 包转发率 | 0.8Mpps（100Mbps下） |
| 背板带宽 | 1.2Gbps |
| 延迟 | <10μs（存储转发模式） |
| Jitter | <1μs |
| 隔离耐压 | 端口对端口 >1.5kVDC |
| ESD保护 | ±6kV接触，±8kV空气 |
| 浪涌保护 | ±1kV（差模），±2kV（共模） |
| 相对湿度 | 5% ~ 95%，无凝露 |
材质构成：
- 外壳：阻燃ABS工程塑料（UL94 V-0），无金属外壳（减轻重量）
- 电路板：4层FR-4高Tg板，工业级元器件
- 以太网芯片：工业级交换芯片（如Microchip/Marvell系列）
- 连接器：RJ45磁变压器隔离接口，抗震防松
- LED灯珠：高亮红/绿LED
- 电源端子：螺钉端子排，支持双路输入并联
结构特征：
- 超紧凑尺寸：56 × 90 × 75 mm
- 顶部和底部设有DIN导轨卡扣
- 前面板：2个RJ45网口 + 2个LED指示灯 + 2个电源接线端子
- 两侧设有散热槽（无风扇被动散热）
- 底部设有接地螺丝孔
- 重量仅0.18kg，极轻便
工作原理：
交换机内部以太网芯片自动学习每个端口的MAC地址，建立MAC地址表。当数据帧从任一端口进入时，芯片查找目的MAC地址，若在地址表中找到则直接转发至对应端口，若未找到则泛洪至所有其他端口。双电源输入通过二极管OR逻辑自动选择电压较高的一路供电，任一路故障时无缝切换。整个过程由硬件自动完成，无需软件干预。
安装要求：
- 安装于标准DIN导轨（TOP HAT 35mm）
- 两路24V DC电源分别接入两个电源端子（冗余供电）
- 网线使用超五类（Cat5e）及以上屏蔽双绞线
- 安装位置避免阳光直射和高温热源
- 接地线连接至导轨接地排
