描述

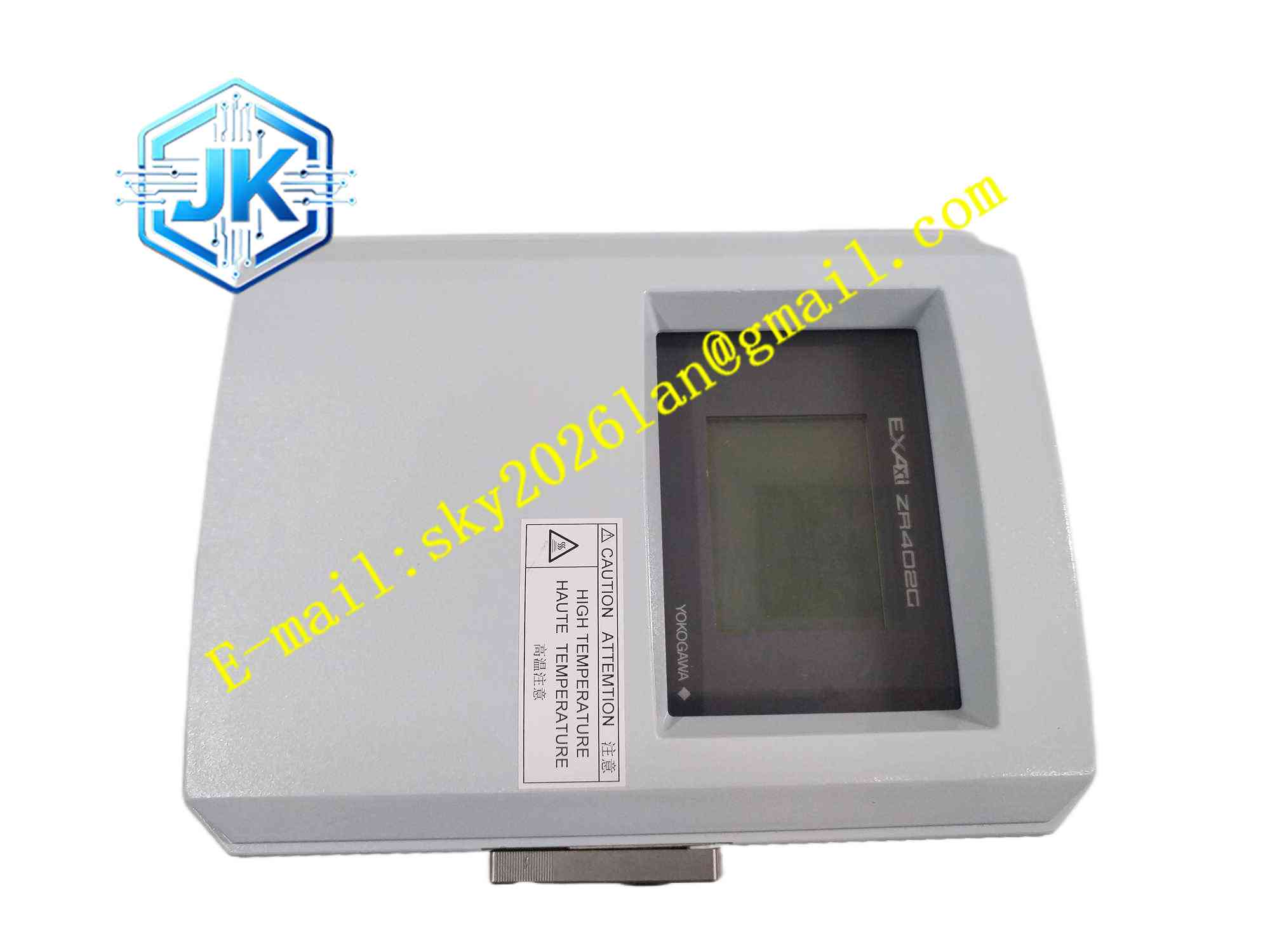

Yokogawa ZR402G-M-E-E-A
技术规格
- 品牌： Yokogawa
- 系列： ZR402G
- 型号： ZR402G-M-E-E-A
- 产品类型： 氧化锆氧气分析仪转换器
- 测量对象： 燃烧排气和混合气体中的氧气浓度
- 测量系统： 氧化锆传感器系统
- 测量范围： 0.01 至 100 vol% O2
- 输出信号： 两路 4 至 20 mA DC，最大负载电阻 550 Ω
- 数字通讯： 支持 HART 通讯
- 设定范围： 可在 0 至 5 vol% O2 到 0 至 100 vol% O2 范围内按 1 vol% O2 设定，也可设定部分量程
- 样气压力： -5 至 +250 kPa，超过 +5 kPa 时通常需要压力补偿
- 样气温度： 探头部分 0 至 700 ℃，更高温度需配高温探头适配器
- 环境温度： -20 至 +60 ℃
- 防护等级： 防水结构，NEMA 4X / IP66
- 触点输出： 4 点触点输出，触点容量 30 V DC 3 A、250 V AC 3 A
- 安装方式： 墙面安装或控制柜/仪表架安装
- 配套探头： ZR22G、ZR22S 等分体式氧化锆探头
功能特点
- 配备 LCD 触摸屏，操作直观。
- 支持氧气浓度实时显示和趋势显示。
- 具备零点与量程校准功能。
- 支持自动、半自动和手动校准模式。
- 提供自检和诊断功能。
- 支持 HART 数字通讯，便于远程维护。
- 具备多路触点输出，可用于报警、联锁或状态指示。
- 可与分体式氧化锆探头配合实现直插式测量。
- 适用于燃烧效率监控和低氧燃烧控制。
应用场景
- 锅炉燃烧氧含量监测。
- 工业加热炉燃烧控制。
- 焚烧炉排气氧浓度监测。
- 石化行业燃烧过程监控。
- 电力行业锅炉效率优化。
- 钢铁、造纸、食品、陶瓷等行业燃烧设备。
- 需要节能减排和燃烧优化的工业现场。
- 与 DCS、PLC 或上位系统集成的氧分析系统。
性能参数
- 测量范围 0.01 至 100 vol% O2。
- 输出两路 4 至 20 mA DC。
- 支持 HART 通讯。
- 具备触点报警输出。
- 支持 LCD 触摸显示和操作。
- 具备自检、校准和维护功能。
- 具体线性度、重复性、响应时间、漂移、负载能力、通讯地址设置、触点逻辑和供电电压应以 Yokogawa 官方技术手册和设备铭牌为准。
材质构成
- 工业级印刷电路板。
- 信号处理与显示电路。
- LCD 触摸屏。
- 4 至 20 mA 输出电路。
- HART 通讯电路。
- 继电器或触点输出电路。
- 接线端子。
- 防水外壳，满足 NEMA 4X / IP66 要求。
- 铭牌、状态指示灯和认证标识。
结构特征
- 分体式分析仪转换器结构。
- 前面板集成 LCD 触摸屏。
- 提供模拟量输出端子。
- 提供触点输出端子。
- 提供 HART 通讯接口。
- 提供探头连接端子。
- 外壳具备防水防尘能力。
- 铭牌标注型号、电源和信号参数。
工作原理
ZR402G-M-E-E-A 与氧化锆探头配合工作。氧化锆探头插入烟道或炉壁后，在高温条件下形成氧离子导体，当探头内外氧浓度不同时产生电势差。转换器接收探头输出的电势信号，并结合温度补偿、压力补偿和标定参数计算出氧气浓度。计算结果通过 4 至 20 mA 模拟量输出，并可通过 HART 通讯上传至控制系统。转换器同时提供触点输出，用于超限报警、校准状态、故障提示或联锁保护。
ZR402G-M-E-E-A 与氧化锆探头配合工作。氧化锆探头插入烟道或炉壁后，在高温条件下形成氧离子导体，当探头内外氧浓度不同时产生电势差。转换器接收探头输出的电势信号，并结合温度补偿、压力补偿和标定参数计算出氧气浓度。计算结果通过 4 至 20 mA 模拟量输出，并可通过 HART 通讯上传至控制系统。转换器同时提供触点输出，用于超限报警、校准状态、故障提示或联锁保护。
安装要求
- 转换器应安装在干燥、通风、便于操作的位置。
- 安装环境温度应满足 -20 至 +60 ℃ 要求。
- 避免阳光直射、强振动和腐蚀性气体。
- 探头与转换器之间的电缆应按手册要求敷设。
- 信号线应与动力电缆分开布置。
- 接地应符合 Yokogawa 系统电气规范。
- 参比空气供应应稳定、清洁、干燥。
- 上电后应进行预热和校准。
使用注意事项
- 投用前应确认探头加热正常。
- 新装或长期停用后应充分预热再校准。
- 校准时应使用合格标准气体或清洁空气。
- 不得在含可燃气体未处理的情况下直接测量。
- 触点输出和报警设定应与工艺联锁要求一致。
- 定期清洁探头，检查气路和参比空气供应。
- 维护前应断开电源并做好安全隔离。
- 具体接线、校准步骤、故障代码和参数设置应以 Yokogawa 官方手册为准。
