描述

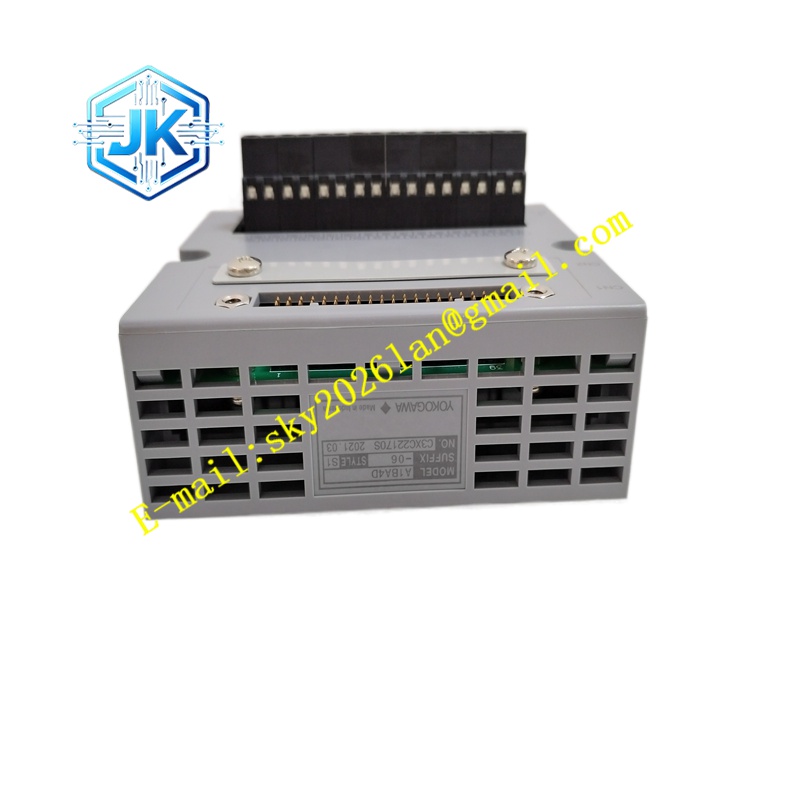

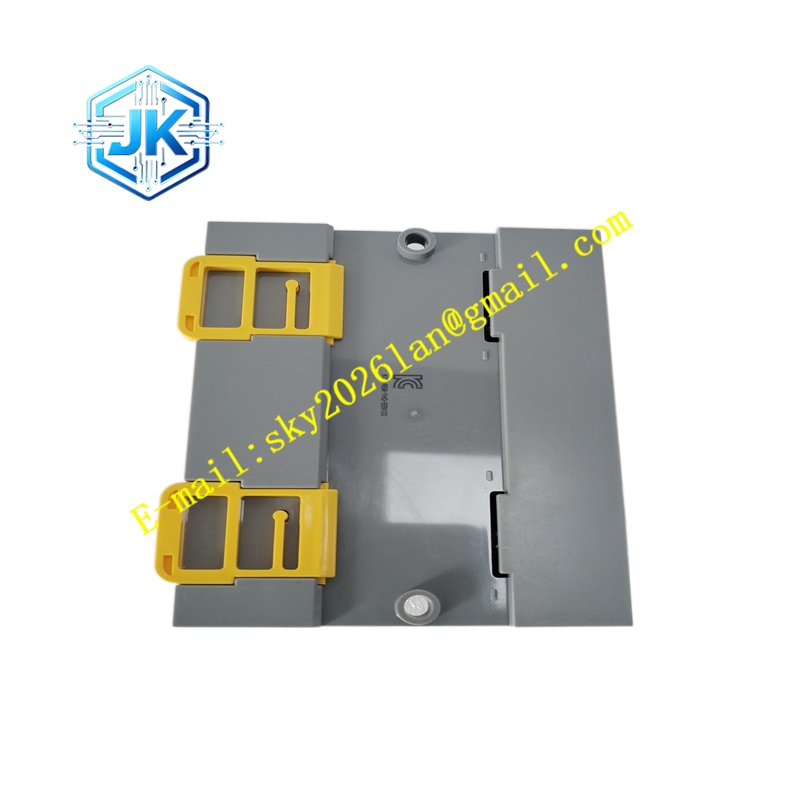

Yokogawa A1BA4D-05
技术规格 型号 A1BA4D-05；4 通道模拟量输出；输出信号规格 4~20mA；搭载 DA 数模转换电路；具备输出回路开路检测功能；适配横河 A 系列 PLC 背板总线；支持 DIN 导轨机架安装；工作电源由 PLC 背板供给；每通道内置输出短路保护电路。
功能特点 接收 PLC 主 CPU 通过背板总线下发的数字设定值，通过 DA 转换电路输出 4~20mA 标准电流信号，驱动现场调节仪表；单通道配置独立短路保护，输出回路短路时保护模块硬件不受损坏；实时检测输出线路开路故障，故障信息上传至 PLC CPU；各通道输出相互独立，单通道故障不干扰其余通道调节工作；输出信号线性度稳定，满足调节阀定位控制需求。
应用场景 化工生产、水处理、自动化包装设备配套横河 A 系列 PLC 系统，用于控制气动调节阀、电动调节阀、变频器、阀门定位器。
性能参数 DA 转换精度稳定；输出信号线性误差小；连续工作温度区间 0℃至 55℃；通道之间具备电气隔离；输出短路保护动作响应迅速。
材质构成 板卡基材为 FR-4 阻燃 PCB；DA 转换芯片选用工业级器件；背板连接器触点镀金；模块外壳采用阻燃 PC 塑料；接线端子基座为阻燃 PC，导电金属件镀镍处理。
结构特征 PLC 机架插卡式模块；面板上设置每一路通道运行指示灯、故障指示灯；后端金手指对接横河 A 系列 PLC 背板总线；板卡带有防错卡扣，避免插槽错插；模块沿机架导轨推入固定。
工作原理 PLC CPU 将控制目标数字量通过背板总线发送至本模块；模块内部 DA 转换芯片将数字量换算为对应电流值，输出 4~20mA 信号至现场执行机构；电路持续监测输出回路电流状态，识别开路、短路异常工况，向 CPU 上报故障状态信息。
安装要求 断电状态下装入 PLC 机架插槽，锁紧固定卡扣；输出信号线采用屏蔽双绞线；线缆独立布线，远离动力电缆；接线严格对照端子图纸分配通道；上电之后通过 PLC 程序校验输出信号精度。
使用注意事项 输出回路负载电阻必须匹配模块规格参数；线路短路故障排除完成之后再上电；模块硬件故障直接整体更换；备件存放于防静电环境，保护背板金手指，防止静电击穿板载芯片。
