描述

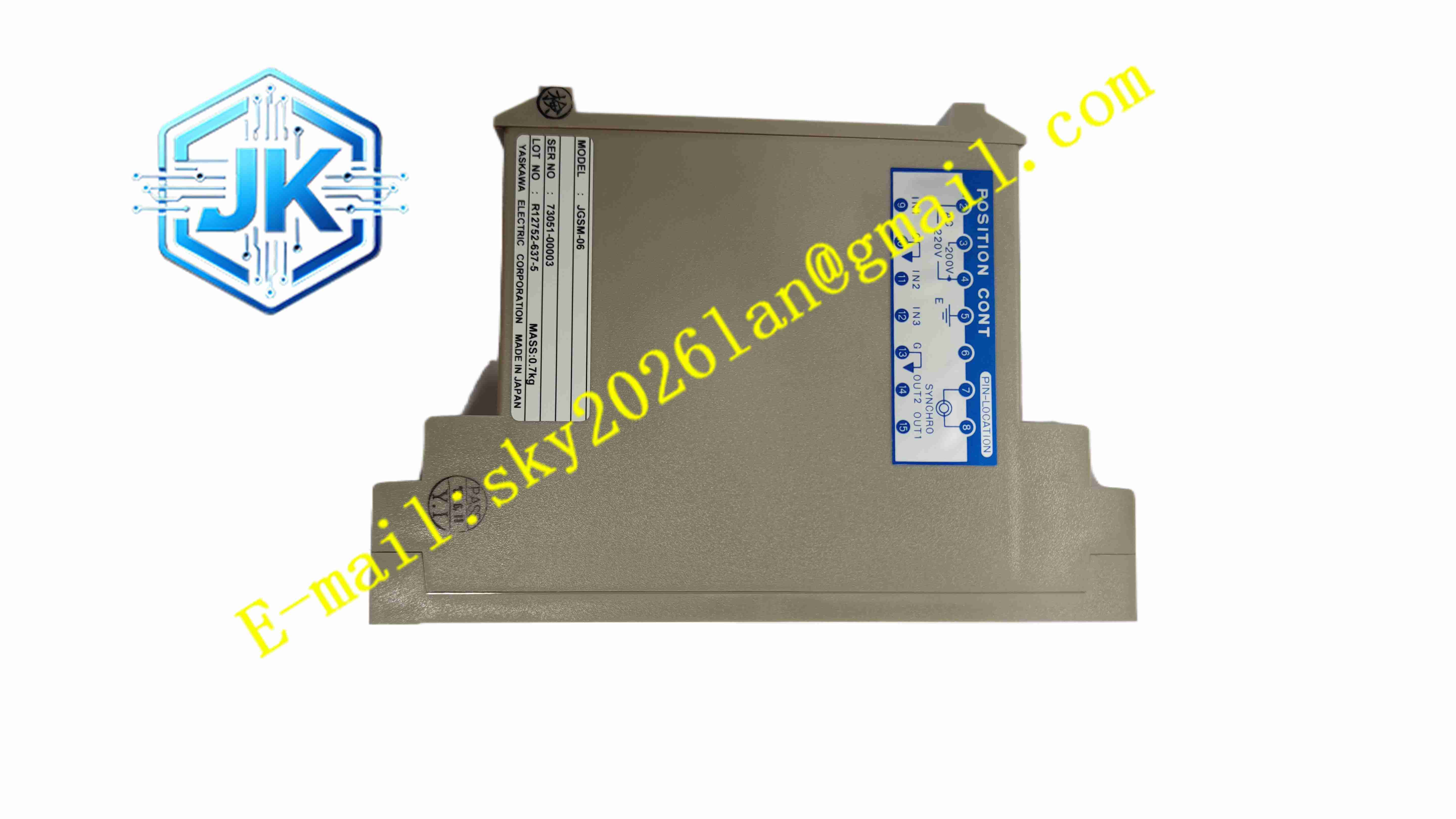

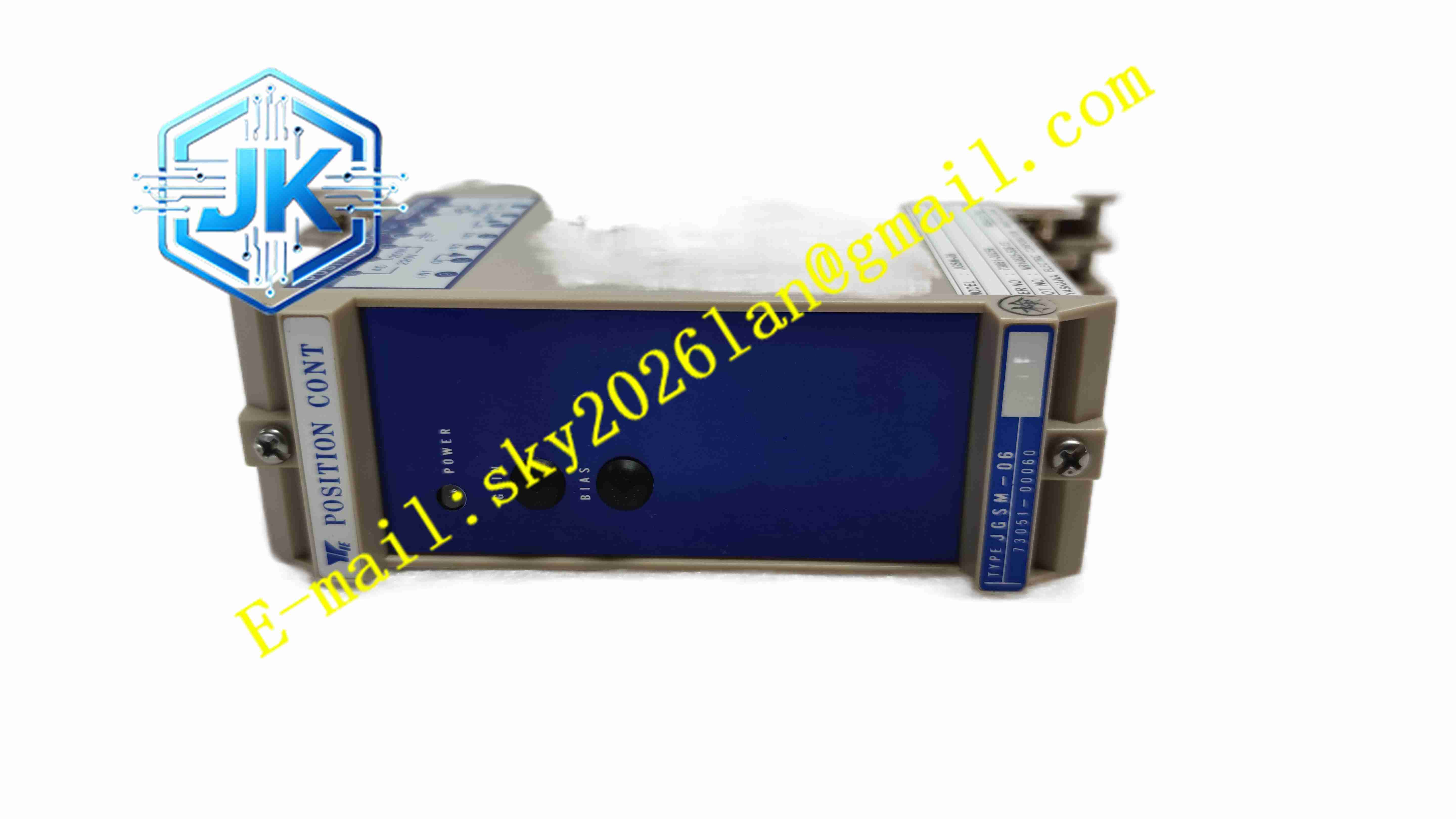

Yaskawa JGSM-06
技术规格
- 适配变频器：安川 G7、A1000、GA700 系列
- 通讯协议：DeviceNet / Profibus-DP
- 总线速率：DeviceNet 最高 500kbps，Profibus 最高 12Mbps
- 节点地址：DIP 拨码设置
- 供电：变频器内部 DC5V
- 隔离：总线与变频器主回路光电隔离
- 工作温度：-10℃～+50℃
- 存储温度：-20℃～+65℃
- 相对湿度：95% 无凝露
- 防护等级：IP00（变频器内部安装）
- 安装方式：变频器控制板扩展插槽
功能特点
- 插入变频器扩展槽，实现现场总线通讯
- 支持 DeviceNet 或 Profibus-DP 协议
- 总线读取变频器频率给定、运行指令
- 总线上传变频器运行状态、故障代码
- 节点地址 DIP 拨码设置
- 总线与变频器主回路电气隔离
- 板载 LED 指示通讯状态
- 安装简便，不占用外部空间
- 工业级元器件，适应变频器内部高温环境
- 与安川变频器固件匹配
应用场景
- 安川变频器 DeviceNet 总线集成
- 工厂自动化变频器 Profibus-DP 控制
- 包装机械、纺织机械变频器总线调速
- 电梯、起重机变频器远程控制
- 风机水泵变频器集中监控
材质构成
- PCB 主板：FR4 玻纤电路板
- 通讯器件：总线协议芯片、隔离收发器
- 无源元件：电阻、电容
- 连接器：变频器控制板专用镀金连接器
- 端子：总线专用接线端子
- 外壳：无（板卡直接安装在变频器内部）
结构特征
- 小型 PCB 板卡，插入变频器控制板扩展插槽
- 总线接线端子位于变频器外部端子区
- 板载 LED 指示通讯状态
- DIP 拨码开关设置节点地址
- 板卡通过连接器与控制板通信
- 无独立外壳，安装在变频器内部
工作原理 板卡插入变频器控制板扩展槽后，由变频器内部 DC5V 供电。上位 PLC 通过现场总线发送频率给定与运行指令，板卡将总线数据转换为变频器内部控制信号，修改变频器频率与启停状态。变频器运行状态、电流、电压、故障代码通过板卡上传至上位 PLC。DIP 拨码设置总线节点地址。LED 指示通讯收发状态。
安装要求
- 变频器断电后打开盖板，将板卡插入控制板扩展插槽
- 总线电缆接入变频器外部总线端子
- DIP 拨码设置节点地址
- 总线末端接终端电阻
- 变频器重新上电后在参数菜单中选择通讯协议
- 环境温度维持 – 10℃～+50℃
- 上电前核对总线地址不重复
使用注意事项
- 安装与拆卸板卡必须断开变频器输入电源
- 等待变频器内部电容放电后操作
- 总线电缆使用屏蔽双绞线
- 节点地址不可与总线上其他设备重复
- 通讯故障检查协议选择与终端电阻
- 备件存放于防静电包装
