描述

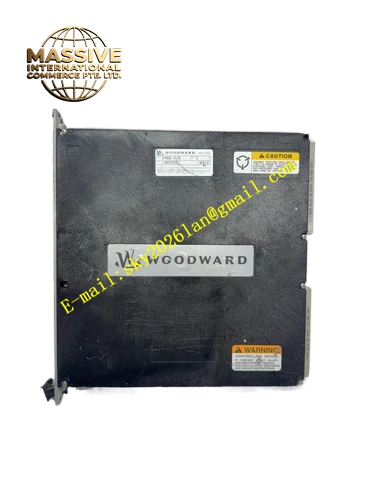

Woodward WIC5417‑173
技术规格 供电：24VDC 工业系统电源 信号类型：频率转速输入，开关量 DI/DO，模拟信号调理 隔离等级：现场回路与控制器侧电气隔离 安装方式：机柜机架插装式 工作温度：‑40℃~+85℃ 防护等级：IP20，仅限控制柜内部使用
功能特点 对现场转速传感器脉冲信号做滤波整形处理。实现开关输入信号电平转换，适配控制器内部逻辑电平。输出回路内置过流保护，外部短路不会损坏主控单元。通道硬件隔离，抑制现场地环路干扰。板载状态指示灯，直观反馈每一路通道工作状态。具备故障诊断，通道异常反馈给主控控制器。
应用场景 柴油发电机组控制系统；燃气发动机调速系统；工业燃气轮机辅控机柜；压缩机组控制系统。
性能参数 转速脉冲信号响应速度快，信号整形之后无畸变。单通道短路保护动作不影响其余通道运行。长期宽温工况下信号精度保持稳定。
材质构成 FR‑4 多层工业印刷电路板，光电隔离器件，信号调理运放芯片，功率驱动器件，镀金连接器，LED 状态指示灯。
结构特征 标准机架插卡结构，板卡边缘镀金连接器对接系统背板总线；板卡外侧设置接线端子，接入现场传感器与执行机构线路。板面印刷完整型号 WIC5417‑173。
工作原理 现场转速脉冲、开关量信号接入板卡，经过滤波、隔离、电平转换之后，把标准信号发送给主控控制器；接收主控下发控制指令，经过功率放大之后输出驱动外部继电器与执行器件。保护电路实时监测输出回路电流，过流触发硬件保护。
安装要求 板卡完整插入机柜机架插槽，锁紧固定螺丝。现场信号线使用屏蔽线缆，屏蔽层机柜侧单端接地。机柜可靠保护接地。接线端子螺丝紧固到位。
使用注意事项 板卡为静电敏感部件，操作佩戴防静电手环。禁止带电插拔板卡。外部回路负载不可超过板卡输出额定电流。工作环境温度不可超过‑40℃~+85℃。
