描述

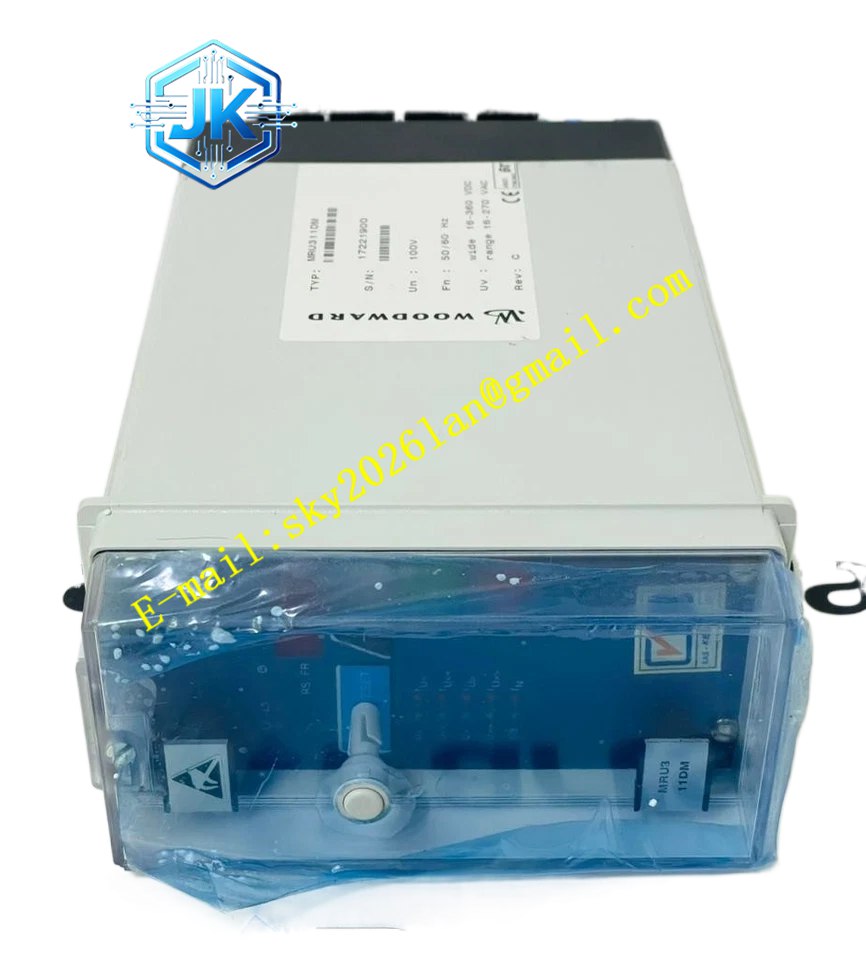

Woodward MRU311DM
技术规格：
- 品牌： Woodward（伍德沃德）
- 型号： MRU311DM
- 产品类型： 数字式三相电压保护继电器
功能特点：
- 全面电压保护： 提供过压、欠压、三相不平衡及相序错误保护，有效防止电机反转或烧毁。
- 高级序分量监测： 能够实时计算正序、负序和零序电压，实现对接地故障与不对称故障的灵敏检测。
- 双参数组切换： 支持存储两组独立的保护定值，以适应设备在不同运行工况下的切换需求。
应用场景：
广泛应用于发电厂、工业电网、大型变压器及中压开关柜的电气保护系统。
性能参数：
- 测量电压： 0–690 VAC，适配100/230/400/690V多种系统。
- 频率范围： 40–70 Hz，支持50/60Hz自适应。
- 测量精度： 误差≤±1%额定电压。
材质构成：
采用阻燃级工业外壳及高可靠性电子元器件，内部电路板经过严格的三防处理。
结构特征：
支持DIN导轨安装或面板安装，尺寸为108×70×115 mm，重量约0.4 kg。前面板配备LED状态指示灯及操作按键。
工作原理：
采用离散傅里叶滤波技术，有效抑制谐波与直流分量干扰。通过高精度采样计算电压参数，当检测到过压、欠压或相序异常时，触发继电器输出跳闸或告警信号。
安装要求：
需确保安装环境干燥无剧烈振动；接线时需严格按照端子图进行，保证电气隔离与可靠接地。
使用注意事项：
支持手动、电气及软件三种复位方式；在清除故障存储前，需确认故障源已完全排除，以免设备带病运行。
