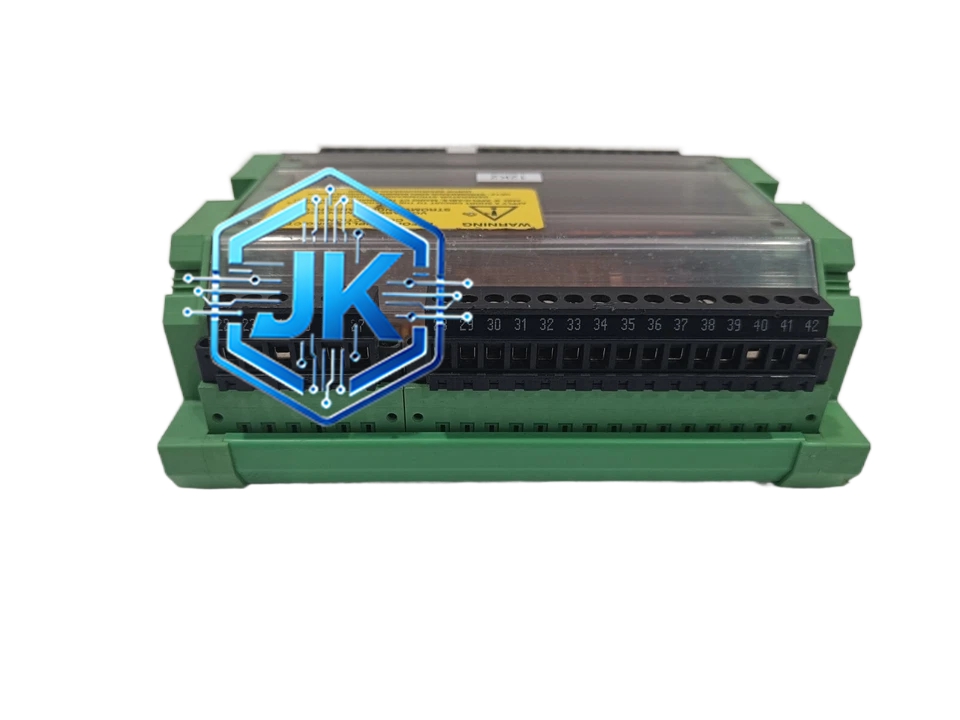

Woodward MRR1-D
技术规格：
- 产品系列：MRR1系列数字式转速继电器
- 型号：MRR1-D
- 转速输入：MPU磁电式传感器脉冲，频率范围 0~20kHz
- 转速测量范围：0~10000 RPM（可设定）
- 测量精度：±0.1%
- 分辨率：1 RPM
- 供电电压：24VDC / 110~240VAC
- 继电器输出：2组无源继电器（超速报警+欠速报警）
- 模拟量输出：1路 4~20mA（转速信号）
- 数字输入：2路DI（复位、试验）
- 工作温度：-20°C ~ +60°C
- 防护等级：IP20
- 安装方式：DIN导轨安装 或 面板嵌入式（96mm × 96mm开孔）
- 认证标准：CE、UL
功能特点：
- 高精度转速测量：数字采样技术，精度 ±0.1%，远优于机械式转速表的 ±1%
- 双阈值保护：独立设定超速阈值和欠速阈值，两个继电器分别动作
- 延时可调：超速和欠速的动作延时均可独立设定（0~30秒），避免瞬态波动导致误报警
- 转速偏差报警：当实际转速与设定转速偏差超过允许范围时发出报警
- 传感器断线检测：MPU传感器断线时自动报警，防止失去转速监视
- 掉电记忆：内置EEPROM，掉电后参数不丢失
工作原理：
MRR1-D通过MPU传感器采集飞轮齿圈的转速脉冲信号，内部计数器每100ms计算一次转速值。将计算结果与设定的超速阈值和欠速阈值进行比较，当转速超过超速阈值且持续时间超过设定延时后，超速继电器动作；当转速低于欠速阈值且持续时间超过设定延时后，欠速继电器动作。4~20mA输出实时反映当前转速值。
材质构成：
- 外壳：阻燃ABS工程塑料
- 面板：铝合金拉丝面板，耐磨防刮
- 连接器：插拔式弹簧端子
结构特征：
- 面板设有4位LED数字显示屏（显示当前转速）
- 2个旋钮：转速设定旋钮、延时设定旋钮
- 3个LED指示灯：运行绿灯、超速红灯、欠速黄灯
应用场景：
- 汽轮机转速监视与超速保护
- 燃气轮机转速监视
- 大型柴油发动机转速监视
- 大型电动机（压缩机、发电机）转速监视
- 工业旋转机械的转速安全监控
安装要求：
- MPU传感器安装在飞轮齿圈正对面，间隙 0.5~1.5mm
- MPU信号线使用屏蔽双绞线，屏蔽层单端接地
- 安装位置应便于操作人员观察LED显示屏
使用注意事项：
- MPU传感器齿圈应定期检查齿形完整性，缺齿会导致转速测量错误
- 超速保护阈值通常设定为额定转速的110%~115%
- 欠速保护阈值通常设定为额定转速的85%~90%
- 每6个月应校验一次转速测量精度
