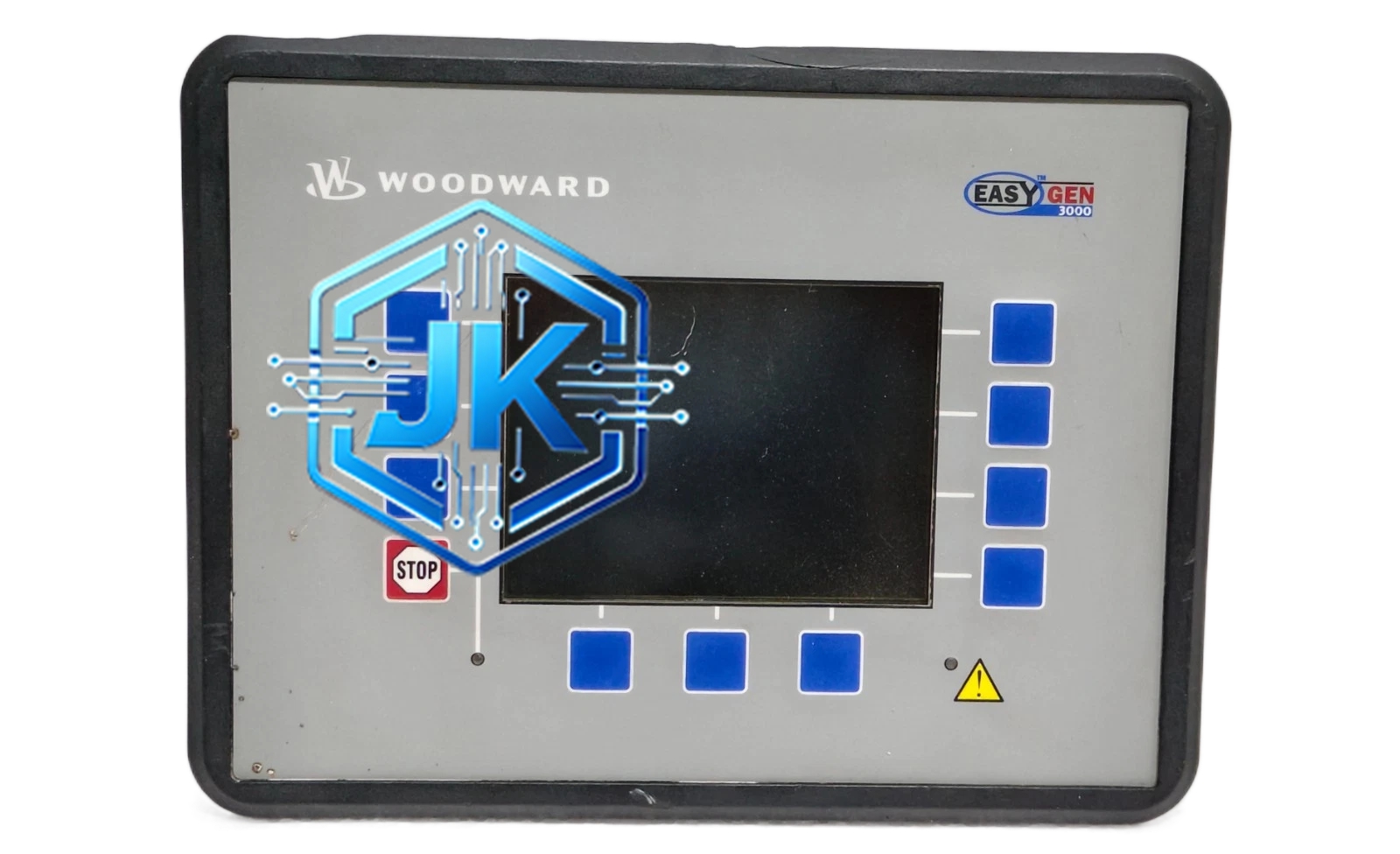

Woodward EM3003522-1042
技术规格：
- 控制器型号：EM300系列
- 配置代码：3522-1042
- 适用发动机：中速柴油发动机（MAN B&W、Wärtsilä、Sulzer等）
- 控制功能：燃油喷射定时、燃油喷射量、发动机调速、凸轮轴控制
- 燃油喷射控制：电子控制喷油器（ECU），精确控制每缸喷射定时和喷射量
- 转速控制：PID调速，转速精度 ±0.1%
- 通信接口：CANbus（J1939协议）/ RS-485（Modbus RTU）
- 模拟量输入：6路AI（转速、机油压力、冷却水温度、排气温度等）
- 模拟量输出：4路AO（燃油齿条控制信号）
- 数字量输入：12路DI（启动信号、报警信号等）
- 数字量输出：8路DO（继电器，用于喷油器控制、报警等）
- 供电电压：24VDC（船舶标准）
- 工作温度：-15°C ~ +55°C（船用）
- 防护等级：IP67（密封型，可水下安装）
- 抗振动等级：满足IEC 60068-2-6，5g
- 安装方式：发动机旁安装或集控室面板安装
- 认证标准：DNV、Lloyd’s、ABS、BV、CCS
功能特点：
- 电子喷油控制：取代传统的凸轮轴机械控制，实现每缸独立的喷射定时和喷射量控制，燃油经济性提升5%~10%
- J1939通信：支持SAE J1939协议，可与发动机监控系统无缝对接
- 多重保护：超速保护、欠速保护、机油压力低保护、冷却水温度高保护、排气温度高保护、凸轮轴故障保护
- 负荷控制：支持恒定转速控制和程序负荷控制两种模式
- 黑启动：支持发动机从零转速自启动
- 自诊断：内置50条以上故障代码，支持远程故障诊断
工作原理：
EM300模块通过CAN总线（J1939）实时接收发动机各传感器信号（转速、机油压力、冷却水温度、排气温度等）。内部32位DSP根据接收到的转速设定值和实际转速的偏差，经PID算法运算后，输出4~20mA信号至电子喷油器执行机构，精确控制每缸的燃油喷射量和喷射定时。同时通过凸轮轴控制信号协调各缸的工作顺序。
应用场景：
- 船舶主推进中速柴油发动机（MAN B&W 6S50MC、Wärtsilä 6L32等）
- 大型发电用中速柴油发动机
- 海洋工程船主机控制
安装要求：
- 必须安装在发动机旁或集控室内，便于维护
- CAN总线（J1939）采用手拉手拓扑，终端电阻120Ω
- 所有接线必须使用船用电缆
- 接地电阻 ≤ 1Ω
使用注意事项：
- 首次安装必须由Woodward授权服务商进行参数标定
- 每月检查一次接线端子紧固情况（船用盐雾环境）
- 喷油器执行机构应每2000小时校准一次
