描述

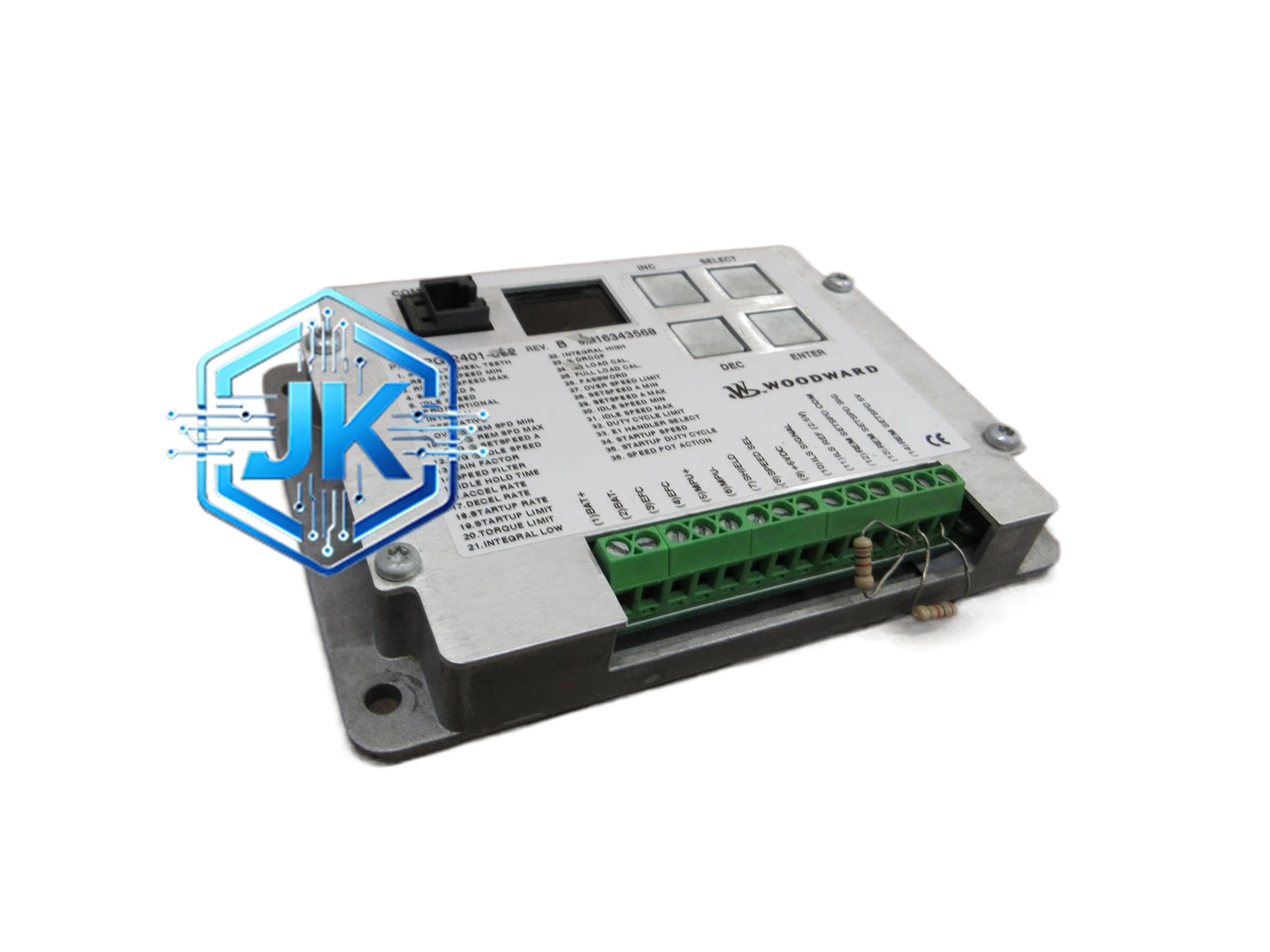

Woodward DPG-2401-002
技术规格：
- 压力范围：0-10 bar / 0-40 bar / 0-100 bar（可选）
- 控制精度：±0.5% FS
- 输入信号：4-20mA 压力变送器信号（可接受 0-10V）
- 输出信号：4-20mA 驱动调压阀（可选配继电器输出）
- 供电：24VDC / 230VAC 可选
- 通讯：HART 协议 / Modbus RTU（RS-485）
- 工作温度：-20°C 至 +60°C
- 防护等级：IP65（户外安装型）
- 响应时间：小于 200ms
- 历史记录：最多 10000 条数据（压力、流量、设定值、报警）
功能特点：
- 支持出口压力控制、入口压力控制、流量控制三种模式，可通过参数自由切换
- 内置安全切断功能，当出口压力超过设定值的 110% 时自动关闭调压阀并报警
- 支持远程设定压力值，通过 Modbus 或 HART 通讯即可修改
- 支持压力缓升/缓降功能，避免管网压力突变
- 内置流量累积功能，可用于贸易计量
- 具备历史趋势记录功能，支持 U 盘导出数据
- 支持双压力变送器冗余输入，自动切换
应用场景：
城市燃气门站（高压转中压/低压）、CNG 加气站、工业天然气调压站、LNG 气化站、石油伴生气调压
材质构成：
- 外壳：316L 不锈钢（耐腐蚀，适用于含硫天然气）
- 面板：铝合金 + 防紫外线涂层
- 密封：氟橡胶 O 型圈，耐天然气、耐油
- 端子：不锈钢螺钉端子，防松动设计
结构特征：
- 壁挂安装或管道安装（DN50/DN80 法兰连接）
- 前面板带 LCD 显示屏，可显示实时压力、设定值、输出电流
- 尺寸约为 200mm × 160mm × 120mm
- 重量约 2.5kg
工作原理：
压力变送器实时检测出口管网压力，将信号以 4-20mA 送入 DPG 控制器。控制器将实测压力与设定值比较，经 PID 运算后输出 4-20mA 信号驱动调压阀的执行机构（通常为电动或气动薄膜执行机构）。调压阀根据信号大小改变开度，从而调节天然气流量，使出口压力稳定在设定值。安全切断功能独立于 PID 回路运行，当压力超限时直接关闭阀门，不受控制器状态影响。
安装要求：
- 安装位置应避免振动与高温，引压管需加装冷凝罐（防止天然气中水分结冰堵塞引压管）
- 压力变送器安装位置应在调压阀下游 2-5 倍管径处
- 供电线路需配置浪涌保护器（SPD）
- 户外安装时需加装防雨罩，防护等级不低于 IP65
- 接地电阻小于 4Ω
使用注意事项：
- 引压管需定期排污，建议每季度一次
- 压力变送器需每年校验一次
- 安全切断设定值不可随意修改，需经安全负责人审批
- 首次投运需进行 72 小时连续运行测试，确认无泄漏、无超压
