描述

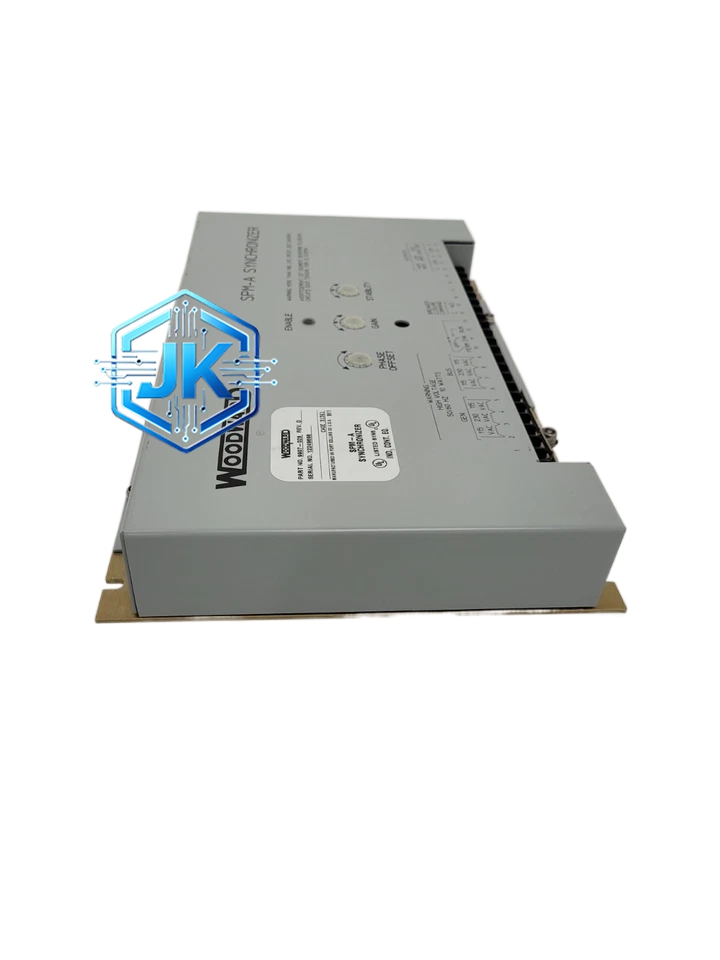

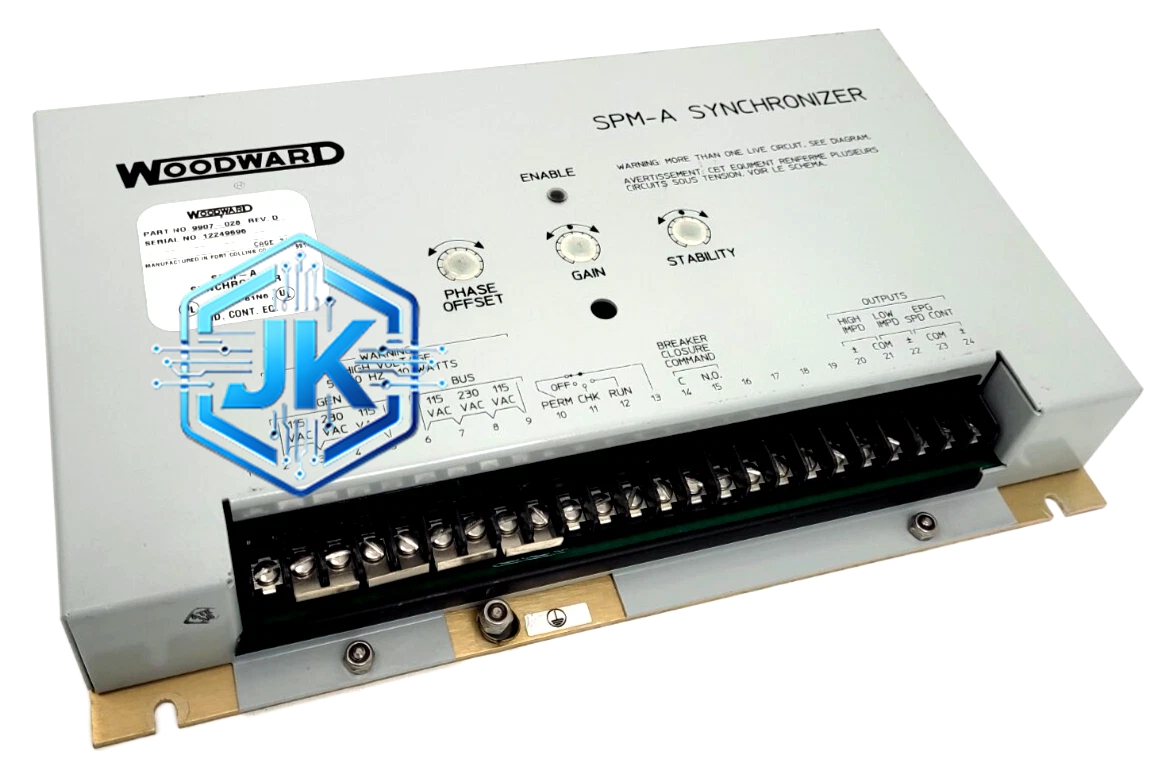

Woodward 9907-028 SPM-A
技术规格：
- 同步精度：±0.1 Hz（50Hz 系统）/ ±0.12 Hz（60Hz 系统）
- 相位差检测范围：±180°
- 通信接口：RS-232 / RS-485 / Modbus RTU
- 电源：110VAC 或 220VAC（50/60Hz）
- 输出继电器：8 组无源触点（5A/250VAC）
- 电压输入：100VAC 或 110VAC（PT 二次侧）
- 频率输入：45～65Hz
功能特点：
- 自动准同步并网（Auto-Synchronization），实时检测频率差、相位差、电压差，满足条件自动合闸
- 有功/无功负荷自动分配，支持下垂特性（Droop）控制
- 逆功率保护和欠频保护，保护机组安全
- 手动/自动并网切换，支持调试模式和运行模式
- 负荷均衡控制，多机并联时负荷分配不均衡度小于 ±5%
- 事件记录功能，存储最近 128 条操作记录
应用场景：
电厂多机并联运行、船用电站、移动电站、孤岛微电网、数据中心多机备份系统、矿山自备电站。
性能参数：
| 参数项目 | 数值 |
|---|---|
| 合闸时间偏差 | 小于 20 ms |
| 负荷分配不均衡度 | 小于 ±5% |
| 环境温度 | -25℃～+70℃ |
| 防护等级 | IP40（柜内安装） |
| 响应时间 | 小于 50 ms |
| 备用电池寿命 | 大于 2 年 |
材质构成：
- 外壳：冷轧钢板 SPCC，表面静电喷塑（RAL 7035）
- 电路板：双重三防处理（防潮、防盐雾、防霉菌），FR-4 板材
- 端子：紫铜镀镍，接触电阻小于 1mΩ
- 继电器：欧姆龙 G2R 系列，电气寿命 10 万次
结构特征：
- 标准 DIN 导轨安装模块，宽度 105mm
- 前面板设有 LCD 显示屏（128×64 点阵）、四个按键、八个 LED 指示灯
- 背面设有 RS-485 端子、RS-232 端子、继电器输出端子、电源端子
- 内部设有备用电池（CR2032），断电后保持参数和时钟
工作原理：
实时采集各机组的电压（PT 二次侧）、频率、相位信号，计算与母线的差值。当频率差小于 0.1Hz、相位差小于 10°、电压差小于 5% 时，判定满足同步条件，发出合闸指令。并网后根据下垂特性（有功 Droop 4%、无功 Droop 6%）自动分配有功和无功负荷。若检测到逆功率或欠频，立即发出跳闸指令。
安装要求：
- 安装于控制柜内 DIN 导轨上，远离强干扰源（变频器、大电流开关）
- 电压互感器（PT）和电流互感器（CT）信号线需独立布线
- 需可靠接地，接地电阻小于 4Ω
- 电源接线需经过独立空气开关保护
使用注意事项：
- 并网参数（频率差、相位差、电压差阈值）需根据实际系统整定
- 定期校验同步精度，建议每 6 个月一次
- 备用电池需每年更换（CR2032 锂电池）
- 首次上电需进行参数初始化和同步测试
