描述

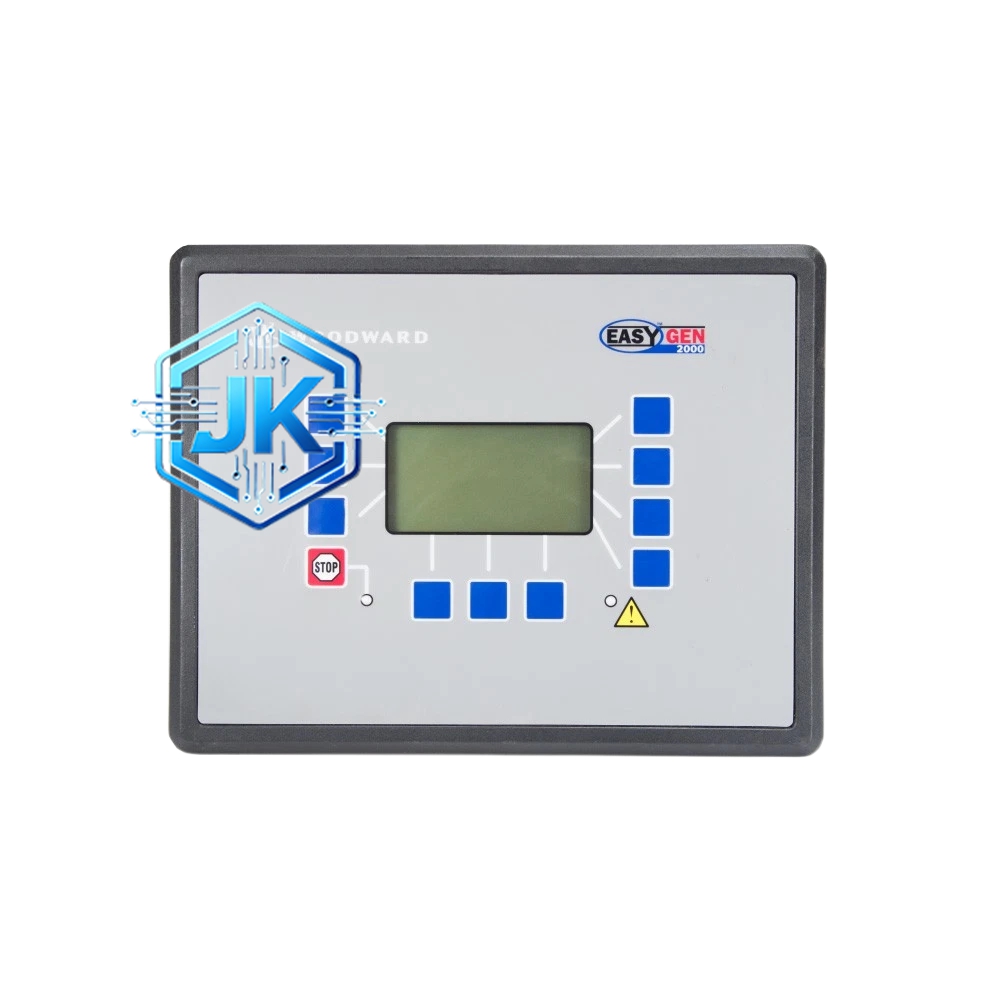

Woodward 8440-2047
技术规格
- 控制对象：燃气发电机组 / 柴油发电机组 / 双燃料机组
- 额定频率：50Hz 或 60Hz，可切换
- 转速测量：磁电 MPU 或霍尔传感器
- 电压测量范围：0~600V AC，通过外部 PT 采样
- 电流测量范围：0~5A，通过外部 CT 采样
- 频率调节精度：±0.02Hz
- 电压调节精度：±1%
- 通信接口：Modbus RTU（RS-485）、Modbus TCP（Ethernet）、CAN 总线
- 显示：128×64 点阵 LCD，带蓝色背光
- 操作方式：前面板 4 键 + 旋钮组合
- 供电电压：24V DC，功耗 ≤ 8W
功能特点
- 自带 128×64 LCD 液晶显示面板，可实时显示转速、电压、频率、功率、功率因数等参数
- 支持 2~16 台机组自动并联运行，负载分配精度 ±3%
- 内置黑启动功能（Black Start），电网失电后可自启动带载
- 支持三种电压控制模式：恒压（CV）、恒功率因数（CPF）、恒无功（CVar）
- 多级保护：过速、欠速、过压、欠压、过频、欠频、逆功率、过流、短路
- 支持远程监控，可通过 Modbus TCP 接入 SCADA 系统
- 内置事件记录功能，可存储最近 100 条故障记录
- 支持固件在线升级（通过 Ethernet 口）
应用场景
- 天然气分布式发电站（100kW ~ 2MW）
- 数据中心备用电源系统（N+1 冗余配置）
- 医院/工厂自备电站（要求高可靠性）
- 商业楼宇冷热电三联供（CCHP）
- 海岛/偏远地区微电网
性能参数
| 参数名称 | 数值 |
|---|---|
| 频率调节精度 | ±0.02Hz |
| 电压调节精度 | ±1% |
| 负载分配精度 | ±3%（2~16 台并联） |
| 同步精度 | 电压差 < 1%，频率差 < 0.1Hz，相位差 < 5° |
| 并网合闸时间 | ≤ 200ms（从同步到合闸） |
| 保护响应时间 | ≤ 50ms |
| 工作温度 | -10℃ ~ +55℃ |
| 防护等级 | IP54（面板安装） |
| 重量 | 约 0.6 kg |
| 尺寸 | 144mm × 72mm × 100mm（宽×高×深） |
材质构成
- 外壳：工业级 ABS 工程塑料，阻燃等级 UL94 V-0，抗冲击强度 ≥ 50 kJ/m²
- 前面板：PC 聚碳酸酯，厚度 2mm，防刮擦处理（硬度 2H）
- 内部散热：铝合金挤压型材散热片，面积约 150cm²
- 端子排：弹簧夹紧式，紫铜镀锡触点，支持 0.5~4mm² 导线
- LCD 屏：FSTN 反射式液晶，工作温度 -20℃ ~ +70℃
结构特征
- DIN 导轨安装，宽度 4 个标准模块（72mm）
- 前面板从上到下依次为：LCD 显示屏、4 个功能按键、1 个旋钮编码器
- 背面端子分为 3 排：电源端子（上）、输入信号端子（中）、输出控制端子（下）
- 顶部设有 Ethernet 口（RJ45）和 CAN 总线口
- 底部设有 RS-485 通信口（Modbus RTU）
- 侧面设有 USB 口，用于参数备份和固件升级
工作原理
控制器内部 32 位微控制器实时采集转速（MPU 信号）、电压（PT 信号）、电流（CT 信号）三路模拟量，经 16 位 ADC 转换为数字量。数字 PID 算法根据转速偏差计算燃油/燃气控制量，同时根据电压偏差计算励磁控制量。并网时，控制器通过 CAN 总线与其他机组控制器交换数据，计算同步条件（电压差、频率差、相位差），当三项均满足时发出合闸指令。并网后进入下垂控制模式（Droop Control），各机组根据自身下垂特性自动调整输出功率，实现无通信线负载分配。
安装要求
- 安装于控制柜内，柜体内部需保证良好通风，建议安装轴流风扇强制散热
- 电缆选用屏蔽双绞线，通信线（CAN/Ethernet）与动力线（PT/CT）必须分开走线，间距 ≥ 10cm
- 接地电阻 ≤ 4Ω，PT/CT 二次侧接地需独立，不可与动力设备共用接地线
- 安装高度建议 1.2m~1.8m，便于操作人员查看 LCD 面板
使用注意事项
- 首次上电需进行参数初始化，包括机组额定参数、PT/CT 变比、保护阈值等，建议由 Woodward 授权工程师操作
- 定期（每季度）备份控制器参数至 U 盘，防止参数丢失
- 固件升级需使用 Woodward 专用工具（PCT 或 Service Tool），升级过程中严禁断电
- PT 回路严禁开路，否则会产生高电压损坏控制器，务必确保 PT 回路可靠连接
- LCD 屏在低温环境下响应会变慢，属正常现象，不影响功能
