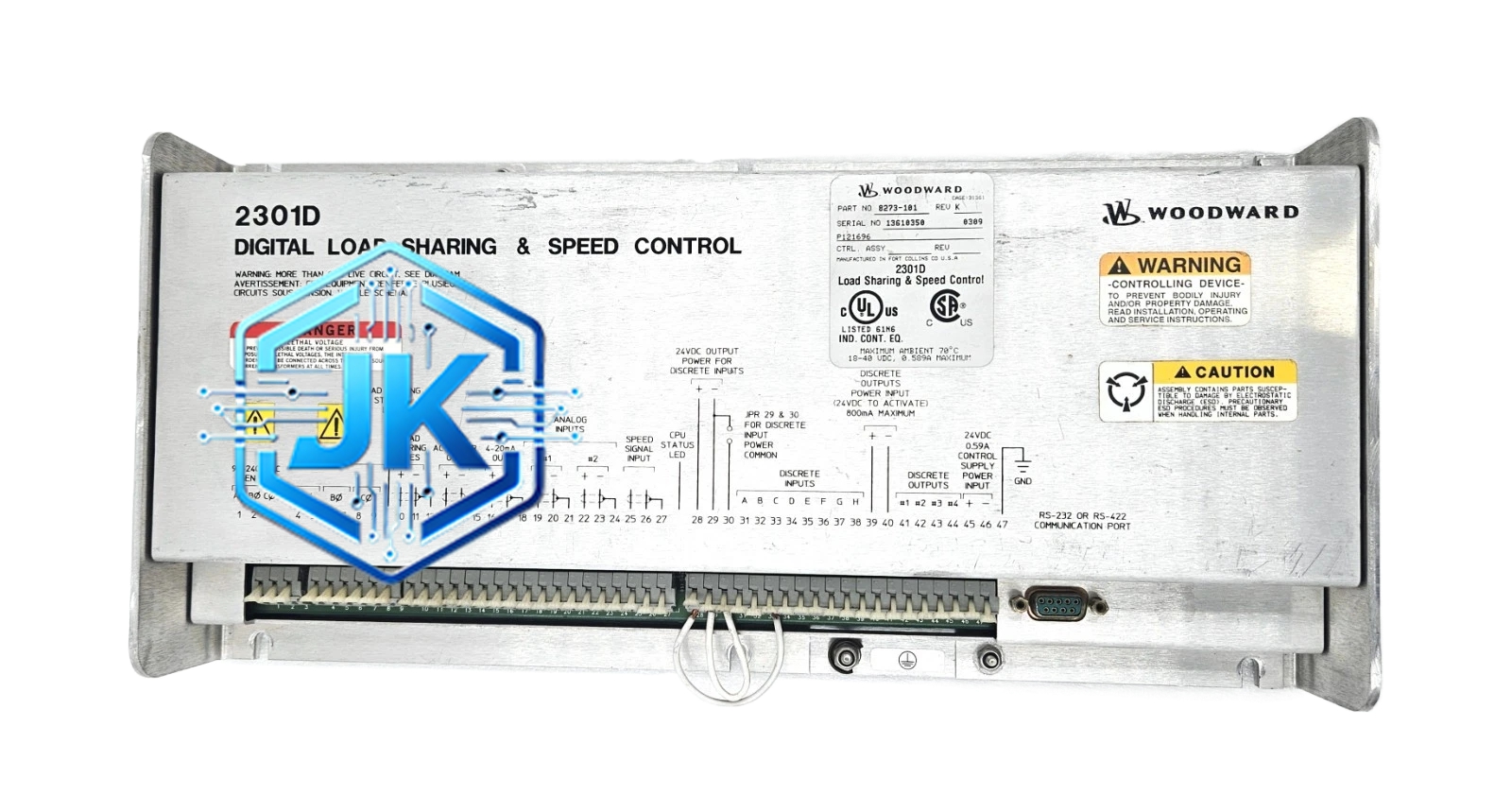

Woodward 8273-101
技术规格：
- 处理器：32位ARM Cortex-M3，主频72MHz
- 模拟量输入：4路（4-20mA / 1-5VDC）
- RTD输入：1路（Pt100）
- 数字量输入：4路（干接点 / 24VDC）
- 模拟量输出：1路（4-20mA）
- 数字量输出：2路继电器（5A/250VAC）
- 通信接口：RS-485（Modbus RTU）
- 电源：24VDC（85-265VAC宽范围输入）
- 工作温度：-20°C 至 +60°C
- 防护等级：IP54（前面板）
- 尺寸：144mm × 144mm × 85mm
功能特点：
- 全数字PID调节，调节精度±0.05%
- 支持Droop（0-5%可调）和Isochronous两种模式
- 内置超速保护（Overspeed）和欠速保护（Underspeed）
- 支持ATS控制逻辑
- 支持与Woodward 9903执行器通信
- 内置Web服务器，支持浏览器监控
应用场景：
- 单台柴油发电机组调速（50kW-3MW）
- 单台燃气轮机调速（1-5MW）
- 船用单机组控制
- 移动电站单机组控制
- 小型备用电源调速
材质构成：
- 外壳：铝合金压铸 + 粉末喷涂，UL94 V-0
- 电路板：6层PCB，沉金 + 三防漆
- 端子：磷铜镀锡
- 显示屏：2.8英寸单色LCD
工作原理：控制器接收转速反馈信号和设定值，经数字PID运算后输出4-20mA信号至执行器，控制燃料阀开度，实现转速精确调节。
安装要求：
- 面板嵌入式安装，开孔尺寸138mm × 138mm
- 周围留有至少30空间
- 通信线缆使用屏蔽双绞线
使用注意事项：
- 首次上电需进行参数配置
- 每半年导出运行日志
- 每年清洁散热风扇滤网
