描述

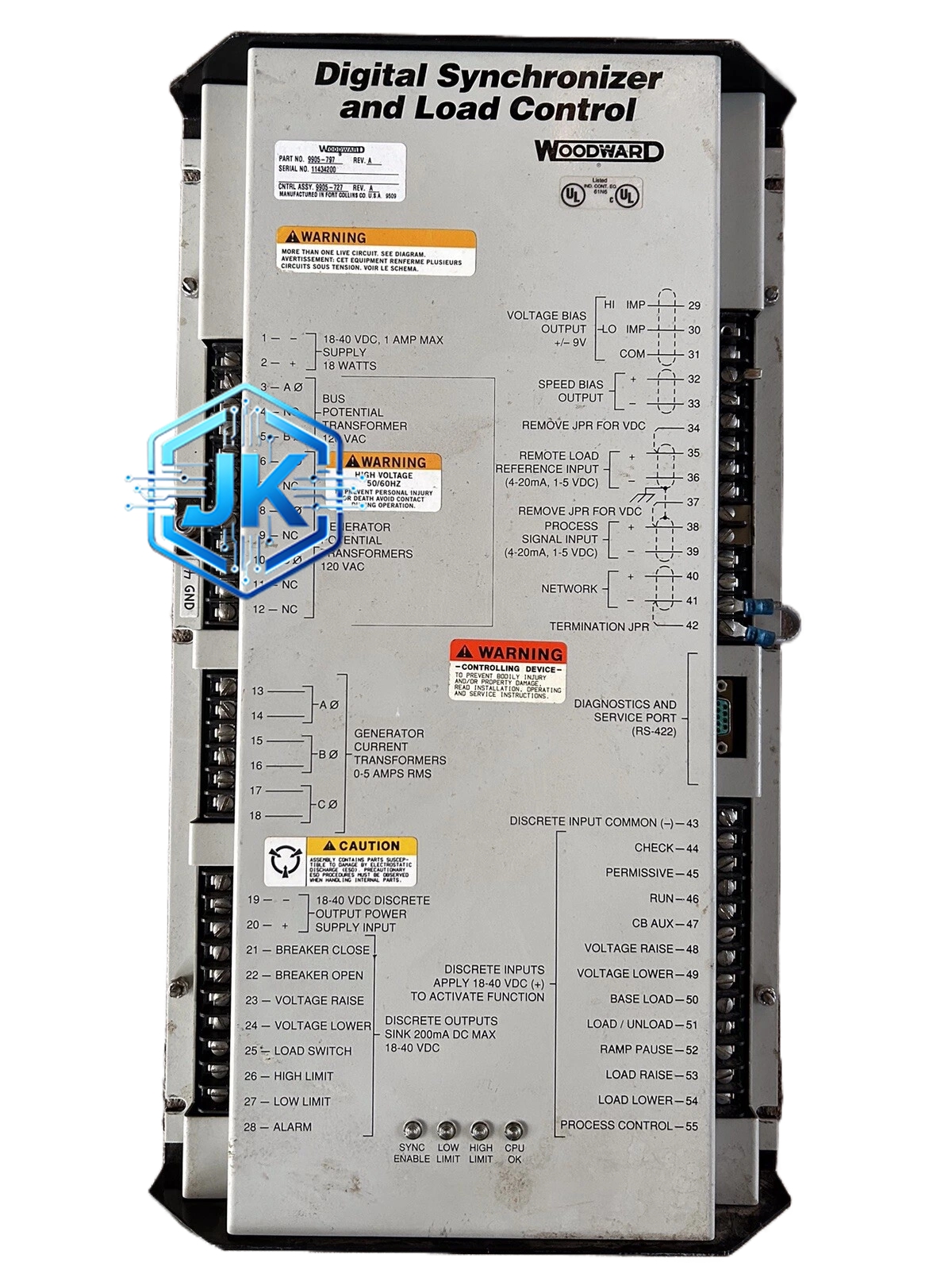

Woodward 8272-653
技术规格：
- 额定功率覆盖：500kW 至 3500kW
- 电压等级：400V / 6.6kV / 11kV（可选）
- 频率调节：50Hz / 60Hz 自动识别
- 并联台数：最多 16 台并联运行
- 通讯接口：CAN 总线 + Modbus RTU + Modbus TCP + Ethernet
- 供电：24VDC，功耗约 15W
- 工作温度：-10°C 至 +55°C
- 防护等级：IP54（面板安装）
- 频率精度：±0.02Hz
- 电压调节精度：±0.5%
功能特点：
- 一键启动/停机功能，操作人员只需按一个按钮即可完成从冷态到并网的全过程
- 自动同期并网，合闸角偏差小于 ±2°，频率差小于 ±0.1Hz 时自动合闸
- 功率因数调节与无功补偿自动控制，支持恒功率因数 / 恒无功 / 恒电压三种模式
- 完整的发电机保护功能：过压/欠压、过频/欠频、逆功率、失磁、过流、接地故障、负序电流、转子接地等 12 项保护
- 支持负荷分配功能，多台并联时按预设比例自动分配有功/无功
- 支持需求侧管理（DSM），可根据电网调度指令自动调整出力
- 内置事件记录与波形捕捉功能，最多存储 500 条故障录波
- 支持远程监控，可通过 Web 界面或手机 APP 查看机组状态
应用场景：
天然气分布式发电站、数据中心备用电源（N+1 冗余）、医院/矿山/工厂自备电站、海岛微电网、偏远地区独立供电系统
材质构成：
- 外壳：钣金机箱，静电喷涂，RAL 7035 灰色
- 面板：工程塑料（耐紫外线，户外使用不褪色）
- PCB：覆三防漆，多层板设计
- 端子：铜合金镀锡，插拔式
结构特征：
- DIN 导轨安装（35mm）或壁挂安装
- 前面板带 LCD 显示屏（128×64 像素），可显示实时参数与报警信息
- 尺寸约为 300mm × 250mm × 180mm
工作原理：
控制器通过电压互感器（PT）和电流互感器（CT）实时采集发电机端电压、电流、频率、功率因数等电气量。启动时，控制器先建立励磁，待电压和频率达到设定值后，检测电网侧的电压、频率和相角。当三个条件均满足同期要求时，发出合闸指令，完成并网。并网后，控制器根据负荷指令调节发动机转速和励磁电流，维持输出电压和频率稳定。多台并联时，通过 CAN 总线交换各机组的有功/无功数据，按预设比例自动分配。
安装要求：
- 需安装在独立控制柜内，柜内温度不超过 45°C
- 必须配置 UPS 供电（续航不少于 15 分钟）
- PT 和 CT 的二次侧必须可靠接地
- 通讯线需使用屏蔽双绞线，CAN 总线需加 120Ω 终端电阻
- 接地电阻小于 4Ω
使用注意事项：
- 首次调试需由 Woodward 授权工程师完成参数整定
- PT/CT 变比需在参数中正确设置，否则保护功能可能误动
- 每 6 个月进行一次保护功能测试
- 远程监控需配置专用 VPN 通道，禁止直接暴露在公网
