描述

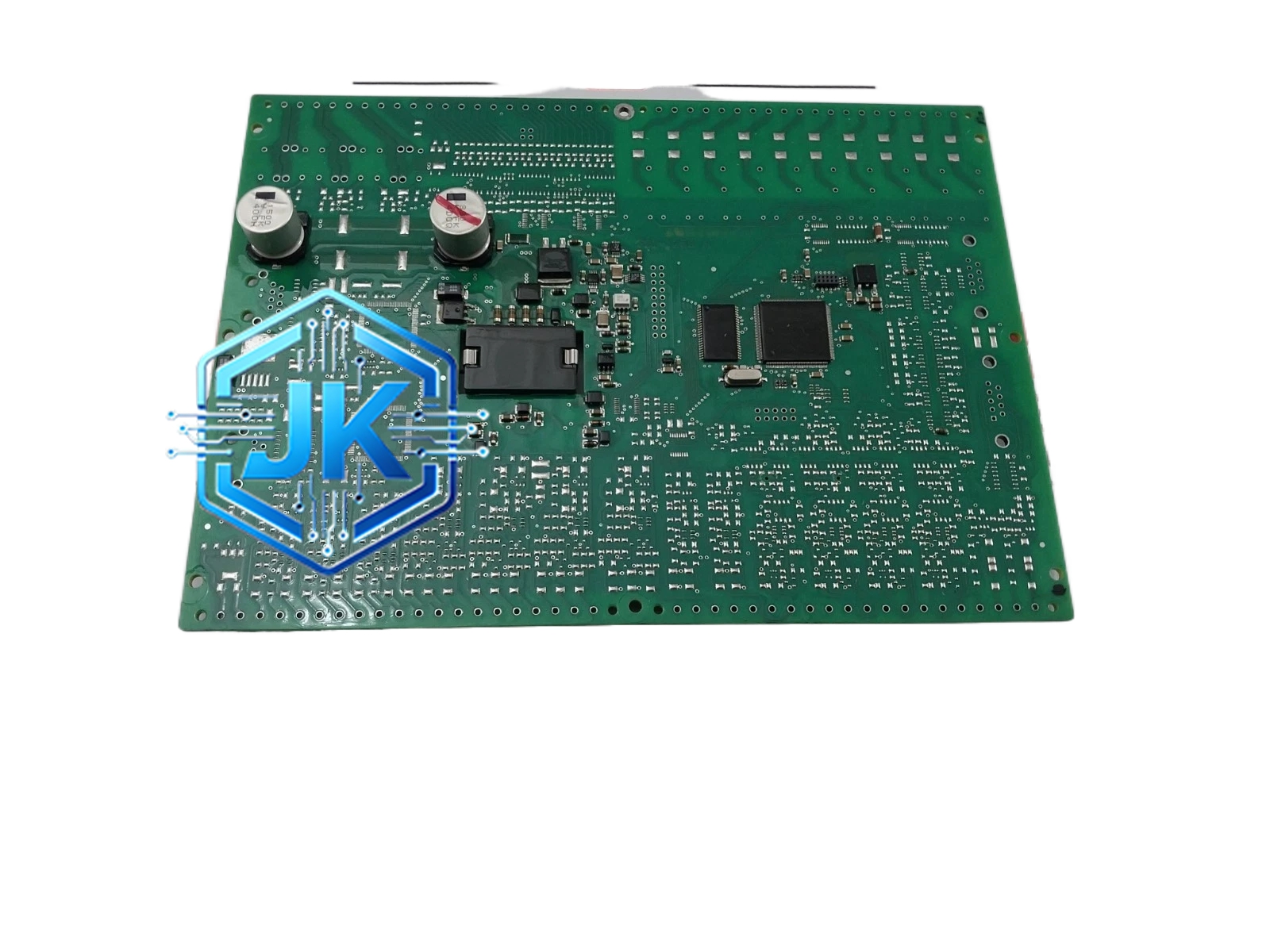

Woodward 624-1258
技术规格：
- 输入信号：2路磁电式转速传感器（AC电压，幅值随转速线性变化）
- 输入频率范围：10Hz – 10kHz
- 输入电压范围：1V – 200V（峰值）
- 输出信号：2路4-20mA（转速 proportional）或数字总线（Woodward Net）
- 数字量输入：4路（干接点，用于故障报警）
- 数字量输出：2路继电器（5A/250VAC）
- 通信接口：RS-485（Modbus RTU）
- 电源：24VDC（85-265VAC宽范围输入）
- 工作温度：-20°C 至 +60°C
- 防护等级：IP54（前面板）
- 转速测量精度：±0.01%
- 响应时间：小于10ms
- 尺寸：DIN导轨安装，2U宽度
功能特点：
- 双通道转速信号独立处理，支持主/备切换
- 内置数字滤波算法，有效消除电磁干扰和信号噪声
- 内置断线检测和短路检测功能，传感器故障时自动报警
- 支持转速信号均方根值（RMS）和峰值检测两种模式
- 支持齿数设定（1-999齿），自动计算转速
- 内置事件记录（最多200条）
- 支持远程参数设置和固件升级
- 支持与Woodward 8272、9907、8404系列控制器直接通信
应用场景：
- 柴油发电机组转速测量
- 燃气轮机转速测量
- 汽轮机转速测量
- 工业旋转机械转速监测
- 任何需要磁电式转速传感器信号调理的场合
材质构成：
- 外壳：冷轧钢板喷塑，IP54
- 电路板：6层PCB，三防漆覆盖
- 端子：铜合金镀锡
- 连接器：凤凰端子 + DB9
工作原理：磁电式转速传感器输出的交流电压信号进入信号处理器，经过整流、滤波、频率/电压转换后，计算出精确转速值。转速值经数字滤波后输出4-20mA信号至控制器，或经数字总线上传。断线检测通过监测输入阻抗实现，短路检测通过监测输入电流实现。
安装要求：
- DIN导轨安装于控制柜内
- 传感器电缆使用屏蔽双绞线，屏蔽层单端接地
- 接地电阻小于4Ω
使用注意事项：
- 传感器气隙需定期检查，标准气隙1.0mm±0.2mm
- 每半年校验一次转速测量精度
- 固件升级使用Woodward专用工具
