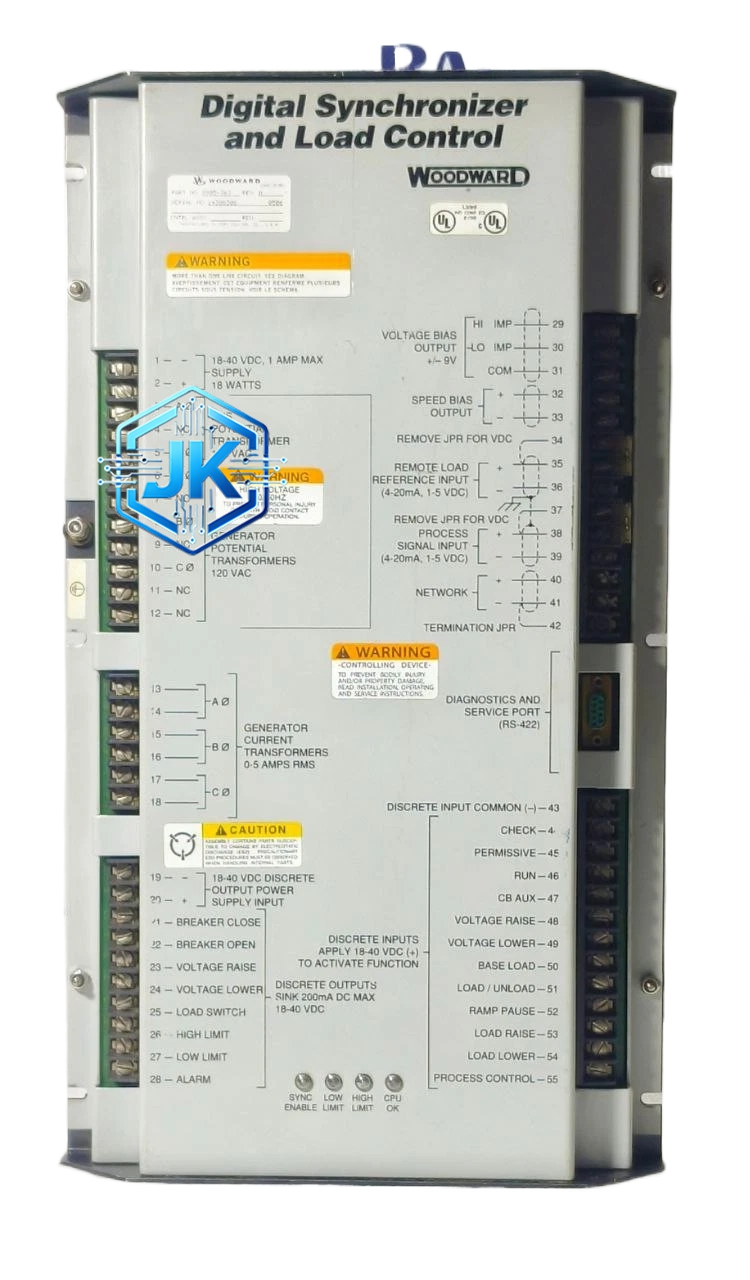

Woodward 5501-367
技术规格：
- 测量范围：0-20000 RPM（可选0-10000 RPM）
- 输出信号：正弦波交流电压，幅值随转速线性变化，典型值2V@1000RPM（标准型为1V@1000RPM）
- 工作气隙：0.5mm – 2.0mm（标准1.0mm）
- 频率范围：10Hz – 5kHz
- 工作温度：-40°C 至 +150°C（探头端）
- 防护等级：IP68（全密封）
- 电缆长度：标准3米，可定制至30米
- 输出阻抗：600Ω（标准）
- 线性度：±0.5%FS
- 温度漂移：小于0.1%/°C
- 振动等级：可承受20g振动，20-2000Hz
功能特点：
- 无源传感器，无需外部供电，安装简便
- 输出信号与转速严格线性关系，无需校准
- 耐高温、耐振动、耐油污，适合恶劣工业环境
- 高输出幅值（2V@1000RPM），抗干扰能力强
- 支持差分输出，进一步提升抗电磁干扰能力
- 长期稳定性优异，年漂移量小于0.5%
应用场景：
- 汽轮机转速监测与超速保护
- 燃气轮机主转速反馈
- 大型柴油发电机速度控制
- 高速风机、压缩机转速监测
- 工业电机保护
- 船舶主推进轴转速监测
材质构成：
- 探头外壳：不锈钢316L，耐高温和腐蚀
- 线圈骨架：聚酰亚胺（PI）耐高温材料，可耐200°C
- 线圈导线：铜镍合金漆包线，耐温200°C
- 电缆：硅橡胶护套，耐油耐高温，耐温180°C
- 接头：M12×1航空插头，镀金触点
- 磁钢：钐钴（SmCo）稀土永磁体，耐温350°C，磁场强度高且稳定
结构特征：
- 圆柱型探头，直径M12，长度约45mm
- 前端为感应面，内嵌永磁体和线圈
- 后端为出线口，带防水密封圈（IP68）
- 整体长度约45mm，重量约80g
- 带不锈钢安装螺母
工作原理：探头前端的永磁体在旋转齿轮齿经过时，磁路中的磁通量发生周期性变化，根据法拉第电磁感应定律，线圈中感应出与转速成正比的交流电压信号。该信号送至Woodward控制器或转速表，经频率/电压转换后得到精确转速值。5501-367型号采用钐钴永磁体，磁场强度比普通铁氧体高3倍，输出信号幅值更大，抗干扰能力更强。
安装要求：
- 探头安装支架需刚性固定，避免振动传递
- 探头端面与齿轮齿顶的气隙调整至1.0mm（使用塞尺校准），允许偏差±0.2mm
- 齿轮需为铁磁性材料（钢制），齿数不少于60齿，模数不小于2
- 齿轮表面需清洁，无铁屑吸附
- 电缆走线远离高压电缆和变频器输出线，间距大于200mm
- 接地线单独接至控制柜接地排，接地电阻小于4Ω
- 电缆弯曲半径不得小于50mm
使用注意事项：
- 气隙变化会直接影响输出幅值，需每月检查一次
- 探头表面不得有铁屑吸附，需每周清洁一次
- 电缆连接处需做好防水密封，避免进水
- 每运行10000小时建议更换探头
- 严禁在超过150°C环境中长期运行
- 避免强烈冲击振动，安装时需加装减振垫
