描述

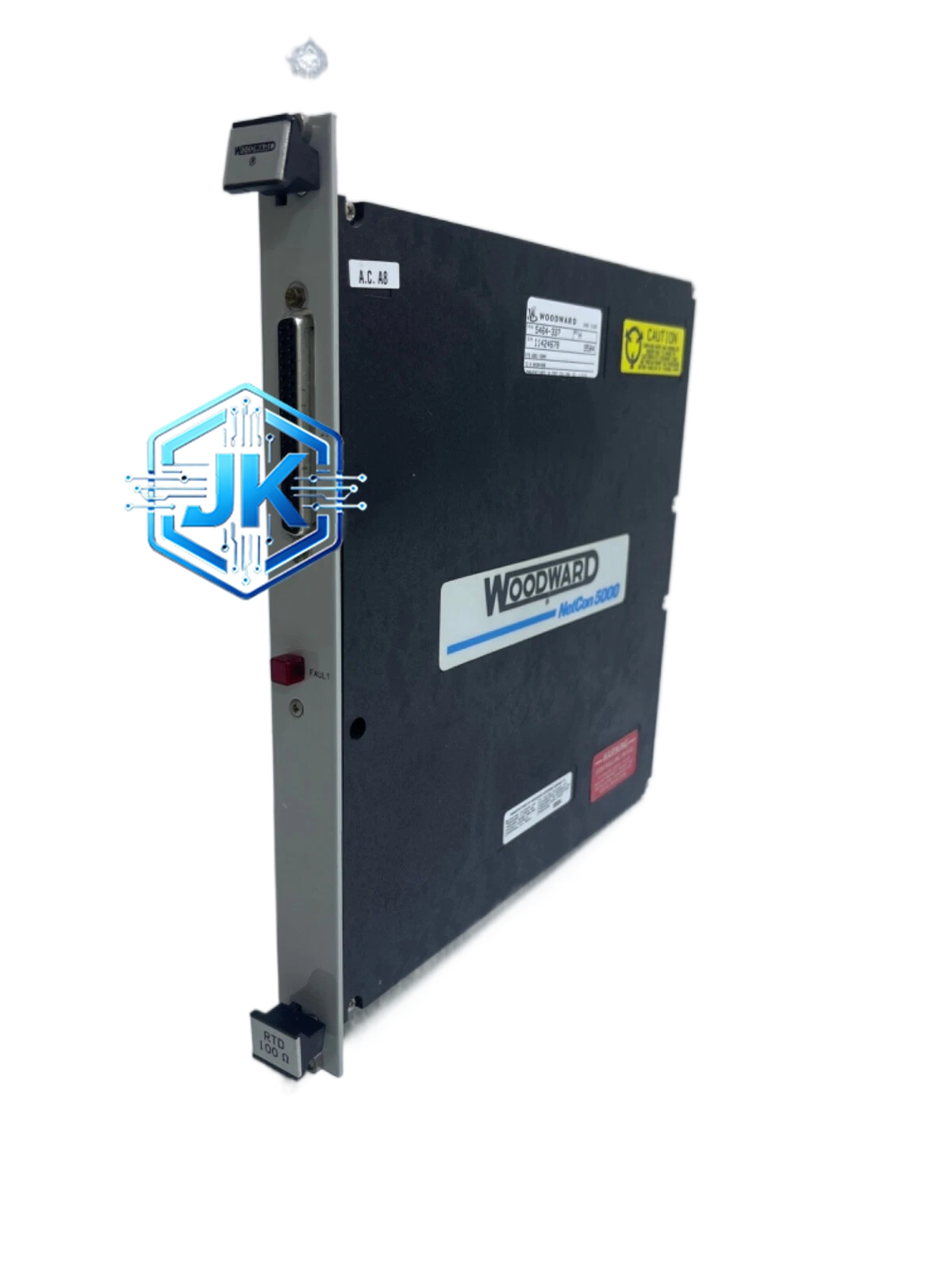

Woodward 5463-474
技术规格：
- 供电电压：24V DC（18V～32V DC）
- 转速输入：磁电式传感器，频率范围0～10kHz
- 控制输出：4～20mA模拟量 + PWM脉冲输出
- 转速控制精度：±0.25%
- 转速测量范围：0～9999 RPM
- 控制模式：等时（Isochronous）/ 下垂（Droop）可选
- 响应时间：≤100ms
- 通信接口：RS-485 Modbus协议
- 工作温度：-20℃～+70℃
- 防护等级：IP54（前面板）
功能特点：
- 数字PID调节：采用全数字比例-积分-微分控制算法，响应速度快，调节精度高
- 等时/下垂模式：等时模式下转速恒定不受负载影响；下垂模式下转速随负载增加而降低，适合多机并联
- 负荷限制：支持最大负荷限制设定，防止发动机过载
- 增益调整：比例增益、积分增益、微分增益可通过前面板按键现场调整
- 超速保护：内置电子超速保护，超限时自动关闭燃油执行器
- 欠速保护：转速低于设定值时自动报警并执行保护动作
- 传感器故障检测：转速传感器断线或信号异常时自动报警并切换至安全模式
- 执行器反馈检测：实时监测执行器位置反馈，反馈丢失时报警
应用场景：
柴油发电机组转速控制、燃气发电机组、工业驱动发动机、船舶辅机
安装要求：
- 面板开孔按厂家图纸执行，保证上下左右各留10mm散热空间
- 转速传感器信号线使用屏蔽电缆，远离动力线至少20cm
- 执行器接线确认极性正确
使用注意事项：
- 首次上电需进行参数初始化，建议由专业工程师操作
- 定期检查传感器信号是否正常，避免因信号干扰导致转速波动
- 增益参数调整需谨慎，过大会导致系统振荡
