描述

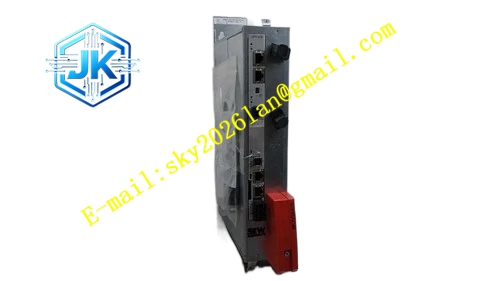

SEW MXM80A-000-000-00-UFR41B
技术规格： 供电电压 24VDC；数字输入通道 8 路；数字输出通道 4 路；编码器接口支持增量式编码器；通讯接口支持现场总线；防护等级 IP00（板卡本体，安装于驱动器内部）；工作环境温度 0℃~+45℃；存储温度 – 25℃~+70℃；净重 0.35kg。
功能特点： 内置独立运动处理器，可独立执行运动程序；支持电子凸轮、飞剪、色标同步、电子齿轮、主从跟随；支持点位运动、连续轨迹运动；自带高速数字 I/O 用于外部触发与位置锁存；支持编码器信号采集与位置比较输出；程序可通过软件下载存储；支持故障诊断与状态反馈；直接插接在 SEW MOVIDRIVE 驱动器内部扩展插槽。
应用场景： 卷筒纸印刷设备飞剪控制、包装横切裁切工位、卷材加工同步牵引系统、纺织多轴同步设备、金属板材定长剪切设备。
性能参数： 位置锁存响应时间小于 1μs；凸轮表支持最多 1024 个点位；支持编码器最高频率 1MHz；程序存储容量 256KB；支持多轴同步运算。
材质构成： 玻纤阻燃 PCB 基板；贴片工业级芯片；镀金板卡金手指；表面贴装电容电阻；金属屏蔽罩；阻燃塑料端子座。
结构特征： 标准插卡式结构，适配驱动器内部扩展插槽；板卡一侧为金手指，用于和驱动器主板对接；另一侧引出接线端子排；板卡搭载 LED 状态指示灯；金属屏蔽层降低电磁干扰；配套 UFR41B 端子接线组件，方便外部信号接线。
工作原理： 板卡由伺服驱动器提供 24V 工作电源，运动控制程序预存储在板载存储器。外部触发信号、编码器位置信号接入板卡，独立运算单元执行凸轮、同步、定长裁切算法，输出指令至伺服驱动器主控芯片，控制伺服电机完成对应的运动动作。板卡实时监测 I/O 与通讯状态，出现故障时向驱动器发送故障代码。
安装要求： 断电状态下插入驱动器内部扩展插槽，金手指完全卡入到位；安装前落实 ESD 防静电操作；外部信号线使用屏蔽双绞线；信号线远离大功率动力电缆；端子接线按照手册分配引脚，接线端子紧固到位。
使用注意事项： 插拔板卡必须在驱动器完全断电、母线电容放电完毕后操作；禁止在通电状态插拔扩展板；外部 24V 电源必须增加熔断器保护；定期检查端子接线有无松动；板卡不可在粉尘、腐蚀性气体环境直接暴露使用；下载运动程序前做好程序备份。
