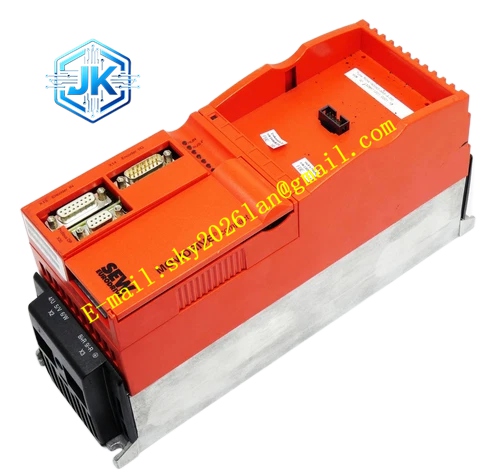

SEW MDF60A0150-503-4-00
技术规格：
- 品牌： SEW-EURODRIVE
- 系列： MOVIDRIVE MDF60A
- 推荐电机功率： 15 kW
- 输入电压： 三相 AC 380–500V，50/60 Hz
- 控制模式： VFC（电压磁通控制），仅开环
- 编码器反馈： 不支持 CFC 闭环运行
- 运行象限： 4Q（内置制动斩波器）
- 射频干扰抑制： Class A 滤波器已内置
- 防护等级： IP20
- 工作温度： -10°C 至 +55°C
- 认证： CE、UL
- EMC 标准： IEC 61000
功能特点：
- VFC 开环控制： 搭载光矢量磁通控制 LVFC 与先进 V/f 优化算法，可根据负载工况自动匹配输出功率
- 智能节能功能： 自带智能休眠与低载降磁功能，在空载、轻载工况下自动降低电机励磁损耗
- IPOS+ 集成定位系统： 变频器内部可自主执行运动序列控制
- 全面保护功能： 内置过压、欠压、过流、过载、接地故障、电机堵转、失速预防等十余种智能保护
- STO 安全功能： 标配 SIL3/PLe 等级 STO 安全扭矩中断功能
- 模块化可拆卸结构： 风扇、功率单元、控制板可独立更换
- SD 卡参数复制： 支持 SD 卡一键参数复制，批量同步至多台设备
应用场景：
- 中等功率风机和水泵变频调速控制
- 皮带输送机和物料搬运设备
- 搅拌机和混合设备
- 纺织和包装机械
- 暖通空调系统
- 污水处理设备
性能参数：
- 过载能力： 150% 额定电流持续 60 秒
- 输出频率范围： 0–500 Hz
- 电压适应范围： 可耐受 ±15% 电网电压波动
- PWM 频率： 可调至 32 kHz
- 能效等级： 符合欧盟 IE2 能效等级标准
材质构成：
- 工业级 IGBT 功率模块
- 涂覆电路板，防尘防潮
- 铝制散热器，高效导热
- 集成 EMC 滤波组件
- 钢制外壳，粉末涂层处理
结构特征：
- 紧凑型柜体安装结构
- 模块化可拆卸设计
- 电源输入端子（L1、L2、L3）
- 电机输出端子（U、V、W）
- 制动电阻端子及 PE 接地
- 电子控制端子排
- 选件板插槽 1 和插槽 2
- 控制卡插槽（CONTROL）
- LED 状态和诊断指示灯
- 功率部分屏蔽夹
工作原理：
变频器通过三相整流器将交流输入转换为直流电，存储在直流母线电容器中，再通过 IGBT 开关合成可变频率的 PWM 输出。在 VFC 模式下，算法持续计算完整的电机模型，无需编码器反馈即可独立调节磁通和电磁转矩。
安装要求：
- 垂直安装于控制柜内，确保充足通风
- 设备上下方保留最小间距以保证气流畅通
- 使用屏蔽动力电缆和电机电缆，屏蔽层进行 360° 接地
- 电机电缆相序须与 U-V-W 端子标识一致
- 动态制动时需将制动电阻连接至专用制动端子
- 环境温度须保持在 -10°C 至 +55°C 范围内
使用注意事项：
- 连接新电机后须执行电机初始化
- 使用 MOVITOOLS MotionStudio 软件进行参数配置和调试
- 运行前确认供电电压稳定性在 ±10% 容差范围内
- 严禁在变频器通电状态下连接或断开电机电缆
- 通过集成 LED 显示屏或 MOVITOOLS 软件监控故障代码
- 定期清洁散热器灰尘
- 确认接地电阻小于 1 Ω
- 断开主电源后须等待至少 5 分钟确保电容完全放电后再进行维护操作
