描述

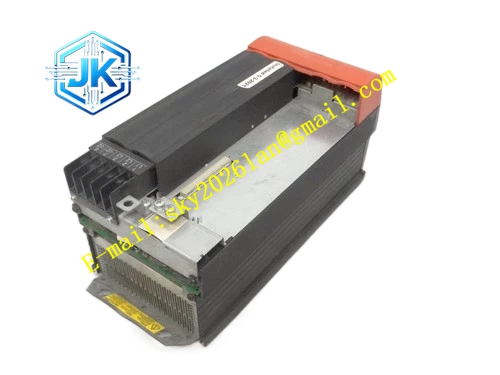

SEW MDX60A0300-503-4-00
技术规格： 额定功率 30kW；三相输入电压 500VAC；额定输入电流 58A；直流母线输出电压约 720VDC；内置制动斩波器；防护等级 IP20；工作环境温度 0℃~+45℃；冷却方式柜体强制风冷；净重 15.3kg。
功能特点： 大功率公共直流母线供电单元，支持多台伺服逆变单元并联；多轴回馈电能在母线内部循环利用，减少能量损耗；内置大功率制动斩波，释放系统过剩再生电能；全套硬件故障保护，包含过流、过压、欠压、过热、接地、短路保护；母线输出端子支持多路逆变单元接入；具备电源运行、故障状态信号输出；适配 MDX60A 逆变伺服单元搭建多轴驱动系统。
应用场景： 大型多轴包装产线、卷筒印刷多轴牵引系统、重型纺织多轴同步设备、大型自动化多轴移栽机构、多轴专机成套伺服驱动。
性能参数： 母线稳压精度 ±2%；过载能力 125% 额定功率持续 30 秒；支持多路逆变单元并联接入直流母线。
材质构成： 加厚镀锌钢板底座；大功率整流桥模块；带鳍片铝制散热器；多层功率 PCB 电路板；内置冷却风扇；阻燃工程塑料前面板；大电流镀金动力端子；阻燃接线保护盖板。
结构特征： 立式 DIN 导轨大功率电源模块；前面板配备电源、故障状态 LED 指示灯；上部布置三相输入端子、直流母线正负极端子；下部为状态反馈控制端子；底部铝制鳍片散热器搭配内置冷却风扇；卡扣式接线保护盖板。
工作原理： 三相交流电进入大功率整流单元转换为稳定直流母线电压，通过母线端子供给多台伺服逆变单元。多伺服轴减速产生的回馈电能直接在直流母线上共享，供给其他电动工况伺服轴。母线电压超过设定阈值，制动斩波回路导通，多余电能消耗在外接制动电阻。模块持续监测输入电压、母线电压、内部温度，故障触发保护并输出报警信号。
安装要求： 竖直 DIN 导轨安装，禁止倒置；模块上下预留 150mm 散热间隙，左右预留 30mm；输入电缆选用大功率屏蔽线缆；直流母线线缆尽量缩短长度；强弱电电缆分开敷设；动力端子按标准扭矩锁紧；控制柜保证通风条件。
使用注意事项： 断电等待至少 20 分钟，母线电容完全放电后开盖检修；上电前核对输入电压等级；禁止直流母线端子短接；母线回路配置适配规格熔断器；定期检查散热风扇运行状态与散热片积灰；大功率工况定期检查接线端子温升；检修落实 ESD 防静电防护。
