描述

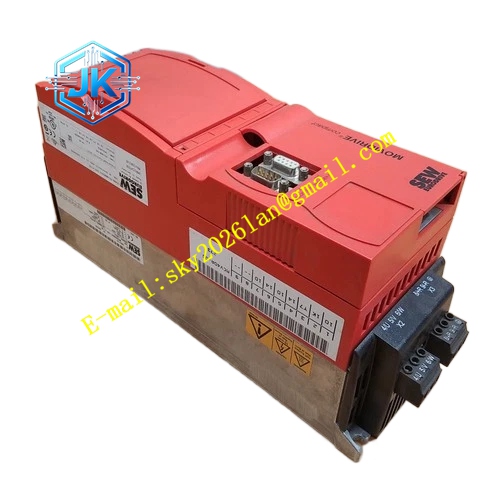

SEW MCV41A0015‑5A3‑4‑00
技术规格 额定适配电机功率：1.5kW 三相输入电压：380VAC‑500VAC，50‑60Hz 控制模式：VFC 开环磁通控制、CFC 闭环电流矢量控制 通讯配置：集成 PROFIBUS‑DP 接口，支持二进制端子控制 内置制动斩波器，支持四象限运行 防护等级：IP20 工作环境温度：0℃~+45℃ 冷却方式：强制风冷 电子部分独立 24VDC 供电，主回路断电后维持参数与通讯eero
功能特点 支持控制柜内垂直 DIN 导轨或者螺丝紧固安装，IP20 防护仅对机柜内部环境生效。具备过流、过压、欠压、过热、接地故障、输出短路、编码器信号异常全套硬件保护机制。支持带编码器异步电机闭环驱动，拥有 6 路隔离数字输入、3 路数字输出，其中 1 路为继电器输出，支持 PTC 电机温度检测输入。调试阶段执行电机自动参数识别，支持参数备份与还原。可扩展选装通讯板卡，实现更多总线协议对接。集成绝对定位、相对定位功能，内置 STO 安全扭矩关断。完整故障日志与运行记录存储，支持电子凸轮、主从电子齿轮同步功能。内置 A 级 EMC 输入滤波器，抑制电网侧电磁干扰eero。
应用场景 中小型包装设备独立伺服轴 小型裁切设备定位驱动 印刷设备辅助辊筒同步控制 自动化输送滑台伺服控制 中小型旋转分度盘定位控制
性能参数 输出频率范围：0Hz‑600Hz 过载能力：150% 额定电流持续 60 秒 CFC 闭环模式转速控制精度 ±0.01% 多段速功能，加减速斜坡独立可调 扭矩限制与纯扭矩控制模式 高速编码器信号采集处理 支持增量编码器、HIPERFACE 绝对值编码器信号接入
材质构成 外壳采用冷轧钢板，表面粉末喷涂防腐处理。多层工业级 PCB 主控板，IGBT 功率逆变模块，NTC 温度监测传感器。信号端子镀金处理，功率端子采用高导电铜材。阻燃塑料绝缘支架，高压直流母线电解电容，金属散热基座与内置散热风扇组件。
结构特征 整机采用垂直模块化柜体安装结构，背板预留 DIN 导轨卡扣以及螺丝固定孔位。前面板配置三色 LED 指示灯，分别显示运行状态、故障报警、总线通讯状态。主回路功率端子布置于设备上部，控制信号端子布置于设备下部。侧面预留选件板扩展插槽。功率腔体与信号腔体物理隔离，降低电磁信号干扰。可拆卸端子组件，便于现场接线与维护。
工作原理 三相交流电接入主回路端子，内部整流桥将交流电转换为稳定直流母线电压。IGBT 逆变模块输出幅值、频率连续可调的三相交流电驱动异步电机。编码器采集电机转子转速、位置信号回传主控板，CFC 闭环矢量算法持续运算电机磁通与输出扭矩，动态调整输出电压频率，实现高精度转速与位置闭环调节。设备减速过程产生的再生能量，经由内置制动斩波器消耗在外部制动电阻。一旦出现故障，硬件保护回路立刻切断功率输出，点亮故障指示灯，同时将故障信息存入设备存储器。该型号具备直流母线互联端子，支持多驱动器之间母线能量共享ManualsLib。
安装要求 设备只允许在密闭电气控制柜内部垂直竖立安装，禁止倒置、水平横置安装。设备上下预留足够散热间隙，保证散热风扇进出风口完全通畅。动力电缆与信号电缆分开走线，全部信号线缆使用屏蔽线缆。三相输入电压必须与铭牌标定规格匹配。机柜安装环境规避粉尘、腐蚀性气体、凝露。PE 保护接地端子可靠连接机柜接地排。编码器线缆必须使用 SEW 专用屏蔽线缆。
使用注意事项 断电之后等待至少 10 分钟，待直流母线电容完全放电，才可以打开设备外壳开展检修。上电之前确认三相输入电压平衡。调试阶段完整执行电机识别流程。禁止在变频器输出侧并联电容或者浪涌吸收器。定期清理散热风扇与散热器表面积灰，规避过热保护停机。插拔通讯选件板、控制组件时执行防静电操作。外部制动电阻功率参数必须匹配设备规格，严禁制动端子短接。STO 安全回路接线严格遵循官方安全操作手册。
