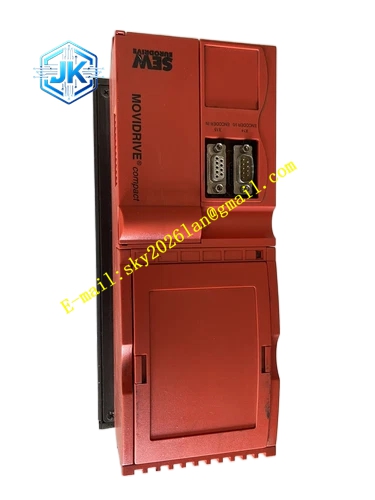

SEW MCV40A0400‑5A3‑4‑00
技术规格： 适配电机功率 40kW；三相输入电压 380VAC‑500VAC；额定输出电流 72A；最大输出电流 108A；控制模式 VFC 开环磁通控制、CFC 闭环电流磁通矢量控制；内置制动斩波器，四象限运行；防护等级 IP20；工作环境温度 0℃‑+45℃；冷却方式强制风冷散热；净重 19.8kg。
功能特点： 电控柜内部立式柜体安装，支持 DIN 导轨以及螺丝紧固；IP20 防护等级，仅可用于封闭控制柜内部；完整硬件故障保护回路，包含过流、过压、欠压、过热、接地、短路、编码器故障；适配大功率带编码器异步电机闭环驱动；集成多路数字模拟 I/O 端子；电机参数自动辨识；参数备份与恢复；支持 PROFIBUS‑DP、EtherCAT、PROFINET 总线选件扩展；内置定位、主从同步工艺功能；集成 STO 安全转矩关闭功能；大惯性超重型负载下转矩输出稳定。
应用场景： 矿山中型皮带输送主机、港口散料输送传动、水泥厂重载辅机驱动、大型辊道重载同步系统、超重型物料提升定位机构。
性能参数： 输出频率 0Hz‑600Hz；过载能力 150% 额定电流持续 60 秒；CFC 闭环模式速度控制精度 ±0.01%；支持多段速度设定，独立配置加减速斜坡；支持转矩限制、转矩控制模式；支持编码器信号采集处理。
材质构成： 加厚冷轧钢板外壳，表面喷塑防腐；多层大功率工业 PCB 主控电路板；大功率 IGBT 逆变功率模块；NTC 温度监测传感器；镀金信号接线端子，大电流铜质动力接线端子；阻燃工程塑料绝缘支架；超大容量高压直流母线电解电容。
结构特征： 立式大功率模块化柜体安装结构，背部设置 DIN 导轨卡扣与螺丝固定孔；金属框架搭配阻燃塑料防护盖板；正面多通道 LED 指示灯反馈运行、故障、总线工作状态；上部为大功率主回路动力接线端子，下部布置控制信号接线端子；侧边预留通讯选件卡插槽；功率腔体与信号腔体物理隔离，抑制电磁干扰。
工作原理： 三相交流电源接入主回路端子，整流桥将交流电转换为直流母线电压，IGBT 逆变模块输出电压、频率连续可调三相交流电驱动异步电机。编码器实时采集电机转子转速、位置回传变频器，CFC 闭环矢量算法持续计算电机磁通、输出转矩，实时调整输出电压与频率，实现高精度闭环调速。负载减速回馈电能，内置制动斩波器导通，将多余电能释放至外接制动电阻。故障触发硬件保护回路快速切断功率输出，点亮故障指示灯，存储故障代码。
安装要求： 仅允许封闭电控柜内部垂直立式安装，禁止倒装、横向安装；大功率机型上下预留充足散热通风空间，严禁遮挡散热风扇风道；动力线缆和信号线缆分开走线，全部信号线缆采用屏蔽电缆；接入三相电源电压与设备铭牌参数完全匹配；控制柜环境规避粉尘、腐蚀性气体、冷凝水汽；PE 保护接地端子必须可靠紧固；编码器线缆选用 SEW 专用屏蔽电缆。
使用注意事项： 断电后等待至少 20 分钟，直流母线电容完全放电，才可开启盖板检修；上电前核对输入电压和设备铭牌；调试阶段执行完整电机辨识流程；变频器输出端禁止并联电容、浪涌吸收器；定期清理散热风扇与风道灰尘，防止过热保护动作；插拔通讯扩展卡落实 ESD 防静电防护；外接匹配功率规格制动电阻，禁止直接短接制动端子；STO 安全回路接线严格执行安全手册规范。
