描述

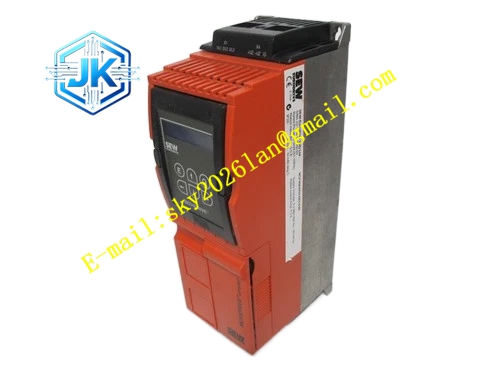

SEW MCF40A0220-5A3-4-00
技术规格： 额定功率 22kW；三相输入电压 380VAC~500VAC；额定输出电流 42A；最大输出电流 63A；控制模式 V/F 控制、矢量控制；内置制动斩波器；防护等级 IP65；工作环境温度 – 20℃~+40℃；冷却方式依靠电机本体配合壳体散热；净重 14.8kg。
功能特点： 电机一体式安装结构，不占用控制柜内部安装空间；IP65 防尘防水外壳，抵御车间粉尘、冷凝水汽、少量溅水；内置过流、过压、欠压、过热、接地、短路硬件保护；支持 V/F 开环调速与异步电机矢量控制；自带数字量、模拟量 I/O 端子；支持参数拷贝备份，多台设备快速同步参数；侧边插槽支持 PROFIBUS、EtherCAT 等现场总线通讯扩展；本地具备启停与频率调节操作能力。
应用场景： 重型皮带输送主线驱动、大型辊道输送线主驱动、矿山散料输送设备、仓储重载分拣输送、木材加工重型输送机构。
性能参数： 输出频率 0Hz~600Hz；过载能力 150% 额定电流持续 60 秒；矢量模式速度控制精度 ±0.5%；支持多段速度切换，独立设置加减速斜坡。
材质构成： 压铸铝合金加厚外壳；多层大功率工业 PCB 主控板；大功率 IGBT 功率模块；内置高精度温度传感器；大电流镀金接线端子；耐老化氟橡胶密封垫圈；阻燃环氧内部绝缘构件。
结构特征： 扁平大功率模块化结构，通过法兰直接固定在 SEW 大功率异步电机后端；外壳为压铸铝合金材质，表面静电喷塑防腐涂层；侧面布置动力电缆与信号电缆防水格兰接头；壳体外侧搭载 LED 状态指示灯；侧边预留通讯选件安装插槽；依靠整圈橡胶密封圈实现防尘防水防护。
工作原理： 三相动力电源经由防水格兰接头接入分布式变频器，内部整流单元将交流电转换为直流母线电压，IGBT 逆变模块将直流电转换成幅值、频率可调的三相交流电输出至配套异步电机。变频器持续采集电机运行电流，矢量控制算法实时估算电机磁通与运行状态，动态调整输出电压与频率。负载减速产生回馈电能时，制动斩波回路导通，将多余电能引导至外接制动电阻消耗。故障触发后硬件保护回路动作，切断功率输出并点亮对应故障指示灯。
安装要求： 垂直法兰安装在电机后端，禁止水平或者倒置安装；动力电缆与信号电缆选用屏蔽防水电缆；电缆格兰接头完全锁紧，保证壳体密封性能；安装位置远离阳光直射、高温热源辐射区域；动力线缆与信号线缆分路敷设，保持线缆间距；安装前核对电机额定参数，保证变频器与电机型号匹配。
使用注意事项： 断电后等待至少 15 分钟，待直流母线电容完全放电再开盖检修；上电前确认输入电压与铭牌参数保持一致；接线完工后检查所有防水接头密封状态；调试阶段必须完成电机参数辨识；禁止变频器输出端并联电容或者浪涌吸收器；定期检查外壳橡胶密封圈老化、开裂情况；通讯扩展卡插拔操作执行 ESD 防静电防护。
