描述

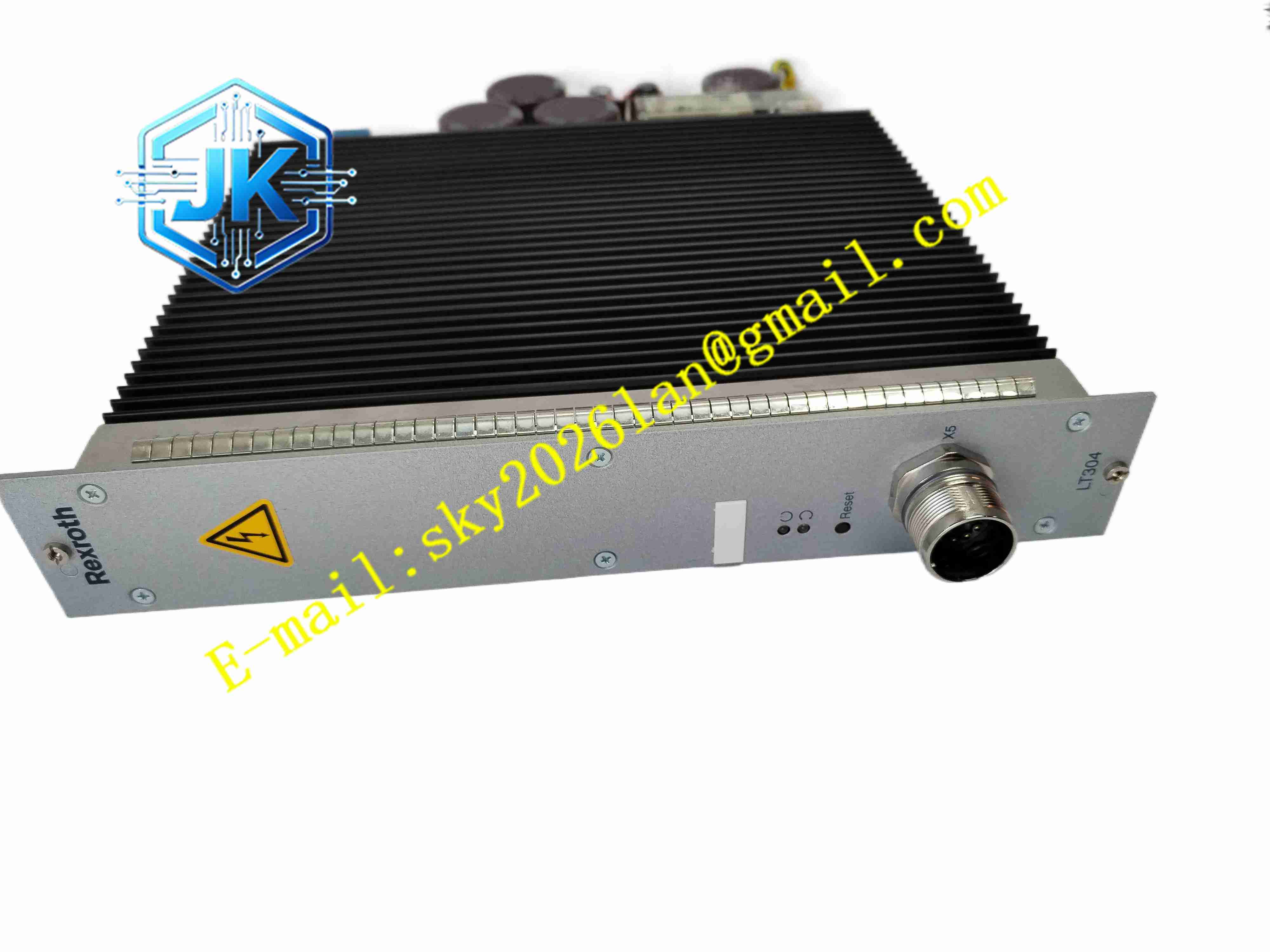

Rexroth LT304
技术规格 测量原理：磁致伸缩非接触式；输出信号 4~20mA 或者 0~10V；供电 DC24V；量程按订货规格配置；防护等级 IP67；线性误差≤0.02% FS；分辨率 0.001mm；内置信号调理电路；抗振动、抗冲击；耐压适配油缸内部液压压力。
功能特点 非接触测量结构，不存在机械摩擦损耗，使用寿命长，长期连续运行不会出现磨损漂移；内置高精度信号处理电路，输出模拟量信号直接接入控制系统，无需额外信号转换模块；具备极性反接保护、过压保护、浪涌保护；温度补偿电路，消除油温变化带来的测量偏差；信号屏蔽输出，抵抗液压系统电磁阀启停带来的电磁干扰；可直接内置在液压缸内部，节省外部安装空间；实时连续输出位置数值，支持高速动态位移采集；故障自检，传感器内部电路异常时输出固定报警电平。
应用场景 注塑机液压油缸行程检测；液压压机、折弯机位移闭环控制；工程机械液压油缸位置监测；大型机床液压驱动轴位置反馈；冶金液压设备、铝型材挤压机；船舶液压执行机构位置测量。
性能参数 工作环境温度 – 40℃至 85℃；存储温度 – 40℃至 100℃；相对湿度 5%~95% 无凝露；EMC 电磁兼容满足工业 IEC61000 标准；抗冲击 100g，抗振动 20g。
材质构成 传感器测杆采用高强度不锈钢；外壳铝合金阳极氧化；内部波导丝为特种磁致伸缩合金；PCB 基板玻纤环氧树脂覆铜板；接线端子黄铜镀镍；密封件采用耐油氟橡胶。
结构特征 细长圆柱一体式结构，测杆插入液压缸腔体，外部电子头集成信号处理单元；磁环独立套装在油缸活塞上，无机械连接；电子头部预留 M12 航空插头，用于供电与信号输出；壳体密封结构，满足 IP67 防护，抵御液压油、粉尘、水汽侵入；测杆表面抛光处理，减少油液摩擦。
工作原理 传感器电子头发出脉冲激励信号，沿内部磁致伸缩波导丝传播。活塞上的永磁磁环产生磁场，两个磁场交汇产生机械扭转脉冲，脉冲以固定声速沿波导丝传回电子头。电路测量激励脉冲与返回扭转脉冲之间的时间差，换算得到磁环对应的精确位置，转换为标准模拟量信号向外输出。全程无机械接触，仅依靠磁场感应完成位置检测。
安装要求 传感器测杆完全插入液压缸内部预留安装孔，电子头固定在油缸端盖。磁环固定在活塞上，磁环与测杆保持同轴，不可发生偏心摩擦。线缆选用屏蔽电缆，屏蔽层控制柜单点接地，远离大功率动力电缆。安装完成后，向油缸加注液压油前确认传感器无机械挤压损伤。上电执行零点与满量程标定，校验行程全程输出线性度。
使用注意事项 安装过程禁止磕碰、弯折测杆，测杆变形会直接损坏波导元件；油缸内部液压介质需要保持清洁，金属杂质会划伤测杆；不可超压使用油缸，压力冲击会损伤传感器；定期检查航空插头密封，防止液压油渗入电子腔；更换传感器需要排空油缸内部压力。
