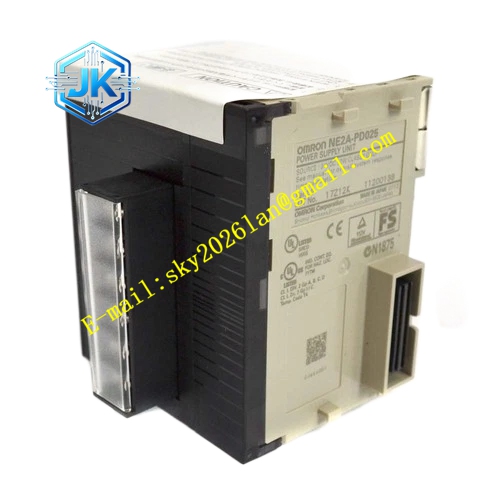

OMRON NE2A‑PD025
技术规格：外部输入电压 DC19.2V‑28.8V；背板总输出功率 25W；背板输出 DC5V、DC24V 两路内部电源；工作温度 0‑55℃；存储温度‑20‑75℃；工作湿度 10‑90% RH 无凝露；绝缘电阻≥20MΩ DC500V；耐电压 AC1000V 1 分钟；机架插槽式安装；具备过流、过载、短路硬件保护；电源状态 LED 指示灯。
功能特点：机架背板统一集中供电，无需给每个安全模块单独布线；内置 EMI 滤波、浪涌抑制电路，过滤电源侧脉冲干扰；硬件过载、短路保护，负载短路自动限制输出电流，保护后端昂贵安全模块；电源状态 LED 直观反馈电源工作、故障状态；兼容全部 NE2A 系列 CPU、IO、通讯扩展模块；故障状态下切断背板输出，避免异常电压损坏安全控制器硬件。
应用场景：自动化产线安全 PLC 控制柜；机床安全控制系统；包装设备安全联锁机柜；油气行业小型安全控制装置；老设备 NE2A 安全系统备件替换。
性能参数：冷启动冲击电流可控；振动冲击满足工业柜装设备标准；支持 24 小时不间断连续运行；负载超出额定功率触发硬件保护，不会烧毁后端安全模块。
材质构成：外壳 V0 阻燃等级黑色工程塑料；内部 FR‑4 多层阻燃玻纤 PCB 功率板；接线端子镀锡铜合金；背板接触弹片镀金合金；工业级直流稳压功率元器件；外壳顶部预留散热格栅。
结构特征：NE2A 标准机架插槽外形；模块左侧布置螺钉接线端子，接入外部 DC24V 电源；正面配置电源运行、故障 LED 指示灯；背部弹性镀金触点对接机架背板总线；模块两侧锁紧卡扣，固定在安全机架槽位。
工作原理：外部 DC24V 电源接入模块接线端子，电源经过 EMI 滤波、浪涌抑制、直流稳压电路处理，转换为 DC5V 与 DC24V 两路内部电源；电源通过背部镀金触点向机架上全部 NE2A 安全 CPU、IO、通讯模块分配电能；模块内置电流电压检测回路，实时监测总输出功率，一旦发生过载、短路故障，立刻启动限流保护切断背板输出，同时点亮故障指示灯。
安装要求：必须安装在 NE2A 安全机架最左侧第一个槽位；机架固定在控制柜 DIN 导轨；机柜四周预留散热空间，不可遮挡模块顶部散热格栅；外部输入电源线线径按照额定电流选型；控制柜做好可靠保护接地；信号线缆与动力电缆分开敷设。
使用注意事项：只适配 系列安全机架，不可混用其他系列机架；外部输入严格使用 DC24V 直流电源，禁止接入交流电压；整套机架所有模块总功耗不可超过 25W 额定上限；模块不支持带电插拔，断电之后再拆装；定期检查电源接线端子紧固状态；电源熄灭故障时优先排查外部供电以及机架负载短路问题。
