描述

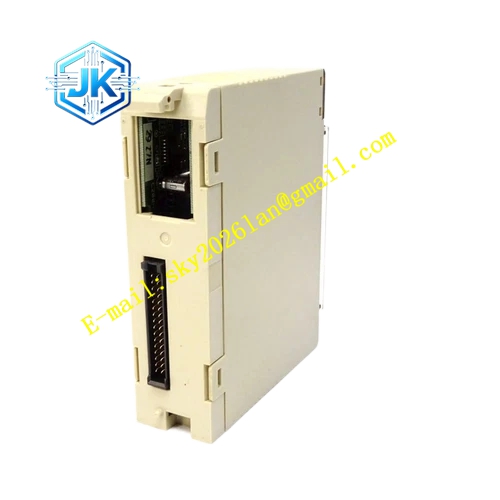

OMRON C200HW-PD024
技术规格：
- 品牌： OMRON（欧姆龙）
- 型号： C200HW-PD024
- 产品类型： 直流电源单元
- 输入电压： 24VDC
- 电压范围： 19.2～28.8VDC
- 功率消耗： 40W max
- 冲击电流： 30A max
- 输出容量： 4.6A, 5VDC（包括 CPU 单元电源）
- 抗干扰： 符合 IEC61000-4-4，2kV（电力线）
- 抗振动： 10～57Hz，0.075mm 振幅；57～150Hz，加速度 9.8m/s²
- 抗冲击： 147m/s² 在 X、Y 和 Z 每个方向 3 次
- 工作环境温度： 0～55℃
- 工作环境湿度： 10%～90%（无结露）
- 保存环境温度： -20～75℃（不包括电池）
- 接地电阻： 小于 100Ω
- 绝缘电阻： DC 外部端子和 GR 端子之间最小 20MΩ（500VDC）
- 介电强度： DC 外部端子和 GR 端子之间 1 分钟 1,000VAC 50/60Hz
- 重量： 最大 6kg
功能特点：
- 支持 24VDC 直流输入，电压范围宽（19.2～28.8VDC）
- 提供稳定的 5VDC 输出，为 CPU 和 I/O 模块供电
- 具备完善的过压、过流保护功能
- 抗干扰能力强，符合 IEC61000-4-4 标准
- 模块化设计，便于安装和维护
- 符合 CE、CSA、UL 等国际认证
应用场景：
- C200H/C200HW 系列 PLC 系统供电
- 工业自动化控制系统
- 制造业生产线控制
- 过程控制系统
- 各类需要稳定直流电源的工业设备
性能参数：
- 输入电压范围：19.2～28.8VDC
- 输出容量：4.6A, 5VDC
- 工作温度范围：0～55℃
材质构成：
- 工业级电子元件
- 多层印刷电路板
- 精密连接器
- 金属外壳
结构特征： C200HW-PD024 采用模块化设计，安装于 C200H 系列底板左侧电源插槽。模块设有直流电源输入端子和系统电源输出接口。
工作原理： C200HW-PD024 接收外部 24VDC 直流电源输入，通过内部 DC-DC 转换电路，将 24VDC 转换为稳定的 5VDC 直流电，通过底板总线为 CPU 单元和各 I/O 模块提供工作电源。
安装要求：
- 安装于 C200H 系列底板电源插槽中
- 使用压接端子进行接线
- 确保接地电阻小于 100Ω
- 保持模块间适当间距以利于散热
使用注意事项：
- 安装前务必确认输入电压为 24VDC，切勿将 AC 电源接入 DC 电源模块
- 定期检查电源连接是否牢固
- 更换模块前执行锁定/挂牌程序
- 备件存放于干燥、防静电环境中
