描述

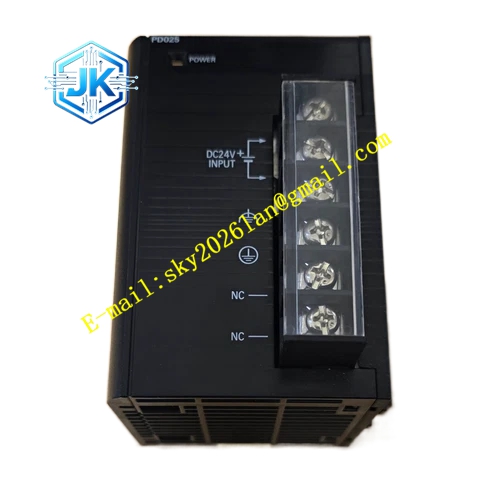

OMRON CJ1W‑PD025‑SF
技术规格：外部输入电压 DC19.2V‑28.8V；背板输出 DC5V 5.0A，DC24V 辅助输出 0.8A；总输出功率 25W；工作温度 0‑55℃；存储温度‑20‑75℃；工作湿度 10%‑90% RH 无凝露；抗噪声满足 IEC61000‑4‑4 2kV；绝缘电阻≥20MΩ DC500V；耐电压 AC1000V 1 分钟；外形尺寸 60mm×90mm×81.6mm；重量 335g；符合 cULus、CE 工业标准OMRON Euro…。
功能特点：机架背板总线集中供电，无需单独给每个模块布线；内置 EMI 滤波电路，抑制电源侧脉冲干扰；硬件过载、过流保护，负载短路时自动限制输出电流；电源状态指示灯直观显示工作状态；模块卡扣式安装，支持机柜不停机维护更换；SF 增强版本强化浪涌抑制，适配干扰较强的车间工况；兼容 CJ1 全系列 CPU 与 IO 单元。
应用场景：包装机械 PLC 控制系统；锂电自动化生产线控制柜；机床设备电气控制系统；物流输送自动化系统；水处理自控装置；工厂改造存量 CJ1 设备备件替换。
性能参数：冷启动冲击电流≤30A/20ms；X/Y/Z 三轴满足工业振动冲击标准；可 24 小时连续不间断运行；负载超出额定功率时触发硬件保护，不会烧毁后端 PLC 模块；电源异常时切断背板输出，避免电压异常损坏 CPU。
材质构成：外壳为黑色 V0 阻燃 PC 工程塑料；内部多层 FR‑4 阻燃玻纤 PCB 电路板；接线端子镀锡铜合金；内部功率器件为工业级直流稳压芯片；背板弹片镀金合金；散热格栅一体化塑料成型。
结构特征：标准 CJ 机架插槽式外形；模块左侧设置螺钉接线端子排，外部 DC24V 电源接入；正面配置电源状态 LED 指示灯；背部弹性镀金触点对接机架背板总线；顶部预留散热通风格栅；模块两侧带锁紧卡扣，固定在 DIN 导轨机架槽位。
工作原理：外部 DC24V 电源接入端子，经过 EMI 滤波、防浪涌、直流稳压电路处理之后，转换为 DC5V 与 DC24V 两路内部电源，通过背部背板触点向机架上所有 CPU、IO、通讯模块分配电能；内置电流检测回路实时监测总输出功率，一旦发生过载、短路，立刻启动限流保护，切断异常输出，同时电源指示灯反馈故障状态。
安装要求：必须安装在 CJ1 CPU 机架最左侧第一个槽位；机架安装于标准 DIN 导轨；机柜四周预留足够散热空间，不可遮挡顶部散热格栅；外部输入电源线线径按照额定电流选型；控制柜保护接地电阻小于 100Ω；信号线与动力线缆分开布线；禁止安装于存在腐蚀性气体、持续凝露环境。
使用注意事项：只适配 CJ1 系列机架，不可用于 CJ2、NJ 系列控制器；外部输入严格使用 DC24V 直流，禁止接入交流电压；总负载功率不可超过 25W 额定上限；模块不支持带电插拔，断电之后再拆装；定期检查电源接线端子紧固状态；出现电源熄灭故障，优先排查外部供电与负载短路问题。
