描述

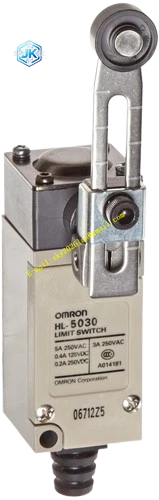

OMRON HL‑5030
功能特点：滚轮摆杆角度可自由调节，适配多种安装布局；摆杆头部可以四方位旋转；壳体结构坚固抗震动；导管式电缆进线；可选接地端子型号满足 CE 要求；双触点同步切换。
应用场景：成型机械设备位置检测；轻工设备行程限位；自动化设备机械原点检测；输送机械挡块到位信号；非标设备机械位置反馈。
性能参数：机械寿命 1000 万次；电气寿命 AC250V 5A 数十万次；摆杆调节锁紧牢固，设备振动环境不会偏移。
材质构成：主体压铸锌合金外壳；可调金属摆杆臂；耐磨塑料滚轮；银合金触点；黄铜镀镍接线端子。
结构特征：方形开关基座；上部带锁紧机构的可调滚轮摆杆；侧面电缆导管口；底部固定安装孔；内部触点独立腔体。
工作原理：机械挡块撞击滚轮摆杆，摆杆发生偏转，传动机构压迫内部微动开关组件，常开常闭触点完成切换；外力移除，弹簧驱动摆杆复位，触点回到初始状态；摆杆可以松开锁紧螺丝调整工作角度，锁紧后固定位置。
安装要求：螺栓固定本体安装孔；调整摆杆角度之后锁紧锁紧螺丝；机械撞块接触滚轮，保证开关达到完整超行程；电缆经由导管孔接入；控制柜侧可靠接地；远离油液飞溅区域。
使用注意事项：负载不可超过开关触点额定容量；禁止猛烈冲击滚轮；定期检查摆杆锁紧螺丝防止松动；IP50 防护不可直接淋雨浸水；定期检查触点烧蚀情况。
