描述

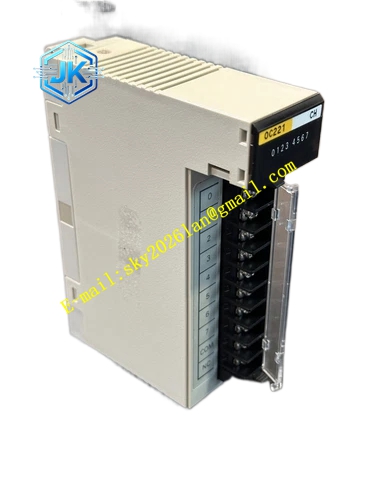

OMRON C200H‑OC221
技术规格：8 点继电器触点输出；触点额定 AC250V 2A、DC24V 2A；每点独立继电器触点；输出响应时间 ON/OFF 最大 15ms；机架插槽安装；工作温度 0‑55℃；存储温度‑20‑75℃；湿度 10‑90% RH 无凝露；UL、CE 认证。
功能特点：8 路独立继电器触点输出，每一路电气相互隔离；每通道配置输出状态 LED 指示灯；继电器触点可以驱动交流负载也可以驱动直流负载；触点隔离现场负载侧故障，不会反向冲击 PLC 背板。
应用场景：包装机械电磁阀、接触器驱动；轻工设备指示灯控制；老设备控制柜开关量输出；存量 C200H 自动化设备备件替换。
性能参数：继电器机械寿命 1000 万次；电气寿命阻性负载条件数十万次；24 小时不间断运行；抗振动冲击满足柜装设备标准。
材质构成：外壳 V0 阻燃黑色工程塑料；内部 FR‑4 玻纤 PCB 电路板；背板镀金金手指；小型信号继电器；黄铜镀镍螺钉接线端子；LED 状态指示灯。
结构特征：C200H 标准机架插槽外形；背部镀金金手指对接机架背板总线；正面 8 路螺钉接线端子；每通道对应输出状态 LED 指示灯；模块两侧锁紧卡扣固定机架槽位。
工作原理：PLC CPU 输出逻辑指令通过背板总线给到 C200H‑OC221 模块；对应通道内部继电器线圈得电，继电器触点吸合导通外部负载回路；输出导通对应通道 LED 指示灯点亮；继电器触点物理隔离 PLC 背板总线和外部负载回路。
安装要求：安装 C200H CPU 机架或者扩展 IO 机架槽位；外部负载接线严格按照触点额定电流；感性负载外部增加浪涌吸收元件；负载线缆走线做好绝缘防护；机柜 DIN 导轨安装，预留散热空间；控制柜可靠接地。
使用注意事项：每一路负载电流不能超过 2A 额定上限；感性负载必须增加浪涌吸收器件；模块禁止带电插拔；定期检查继电器触点烧蚀情况；禁止超电压使用触点。
