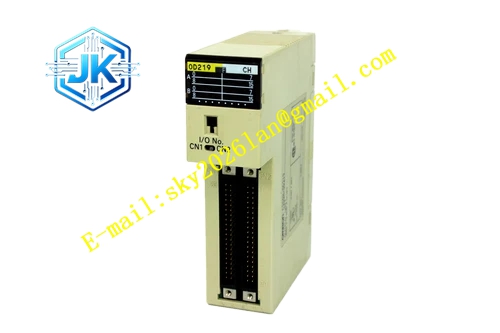

OMRON C200H-OD219
技术规格：
- 品牌： OMRON（欧姆龙）
- 型号： C200H-OD219
- 产品类型： 晶体管输出模块
- 输出类型： 晶体管漏型输出
- 输出点数： 64 点
- 额定电压/最大负载电流： 16mA/4.5V ～ 100mA/26.4V
- 外部接线方式： 连接器方式（适配连接器型号：C500-CE404）
- 占用单元数： 4CH
- 国际标准认证： U、C、CE
- 工作温度范围： -10°C 至 +60°C
- 尺寸： 130mm × 120mm × 40mm
- 重量： 约 0.22kg
功能特点：
- 64 点高密度晶体管漏型输出，适用于高速响应场合
- 支持宽范围负载电流（16mA 至 100mA）
- 采用连接器方式接线，简化安装过程，减少布线错误
- 模块化设计，便于故障排查和在线更换
- 符合 U、C、CE 国际标准认证，确保产品质量和安全性
- 支持快速响应的工业自动化任务
应用场景：
- 数控机床刀具自动更换控制
- 机器人控制系统
- 包装机械设备控制
- 空气质量监测站数据采集和传输
- 楼宇自动化系统（照明、安防、空调控制）
- 化工、石油、电力行业过程控制
- 轨道交通信号控制
- 自动化仓储系统
性能参数：
- 输出点数：64 点
- 负载电流范围：16mA 至 100mA
- 工作温度范围：-10°C 至 +60°C
材质构成：
- 工业级电子元件
- 多层印刷电路板
- 精密连接器
- 模块化外壳
结构特征： C200H-OD219 采用紧凑型模块化设计，可安装于 C200H 系列 PLC 底板中。模块背面设有高密度连接器接口，前面板设有输出状态指示灯，便于实时监控各通道输出状态。
工作原理： C200H-OD219 接收来自 CPU 单元的数字控制信号，通过内部晶体管开关电路驱动外部负载。当 CPU 发出输出指令时，对应的晶体管导通，电流流过负载使其动作；当指令撤销时，晶体管截止，负载停止工作。漏型输出方式意味着电流从外部电源流入模块的输出端子。
安装要求：
- 安装于 C200H 系列兼容底板中
- 使用适配连接器（C500-CE404）进行外部接线
- 确保外部负载电源电压和电流在模块额定范围内
- 保持模块间适当间距以利于散热
使用注意事项：
- 安装前确认负载类型和电流与模块规格匹配
- 注意晶体管输出为漏型（NPN），接线时注意极性
- 定期检查模块状态指示灯
- 更换模块前执行锁定/挂牌程序
- 备件存放于干燥、防静电环境中
