描述

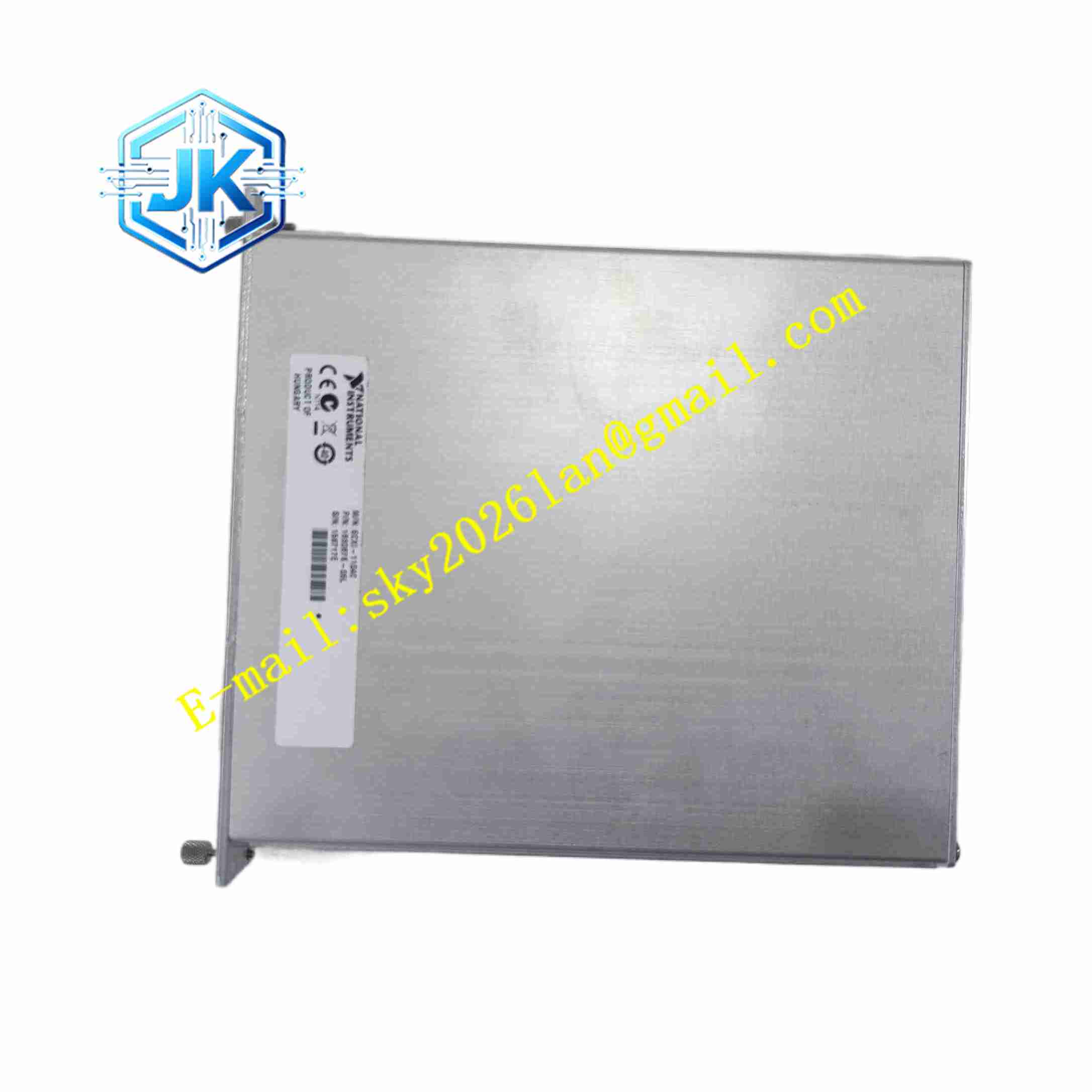

NI SCXI-1104C
技术规格
- 品牌： National Instruments
- 型号： SCXI-1104C
- 产品类型： 模拟输入信号调理模块
- 输入通道： 32 个差分模拟输入通道
- 输入范围： 支持 ±60 VDC 信号调理
- 过压保护： 支持 30 VACrms、±42 VACpeak、±60 VDC 保护
- 滤波器： 每通道配备三极点低通滤波器，截止频率 10 kHz
- 衰减功能： 每通道放大器前设有 1/10 衰减级
- 工作模式： 支持多路复用输出至单个 DAQ 通道
- 供电方式： 由 SCXI 机箱背板供电
- 工作温度： 0 °C 至 50 °C
- 存储温度： -55 °C 至 150 °C
- 相对湿度： 5% 至 90%，无冷凝
- 连接器： 50 针扁平电缆后部连接器，96 针 DIN C 前部连接器
- 软件支持： 配合 NI-DAQmx 使用，NI-DAQmx 19.0 及更早版本支持 SCXI 设备
功能特点
- 提供 32 个差分模拟输入通道。
- 可直接调理 ±60 VDC 范围内的电压信号。
- 每通道内置 10 kHz 低通滤波器，抑制高频噪声。
- 放大器前设置 1/10 衰减级，扩展输入电压范围。
- 支持多路复用输出，减少所需 DAQ 通道数量。
- 具备较高过压保护能力，适合工业现场接线环境。
- 可与 SCXI-1000、SCXI-1001 等机箱配合使用。
- 支持 NI-DAQmx 配置与 LabVIEW 等软件开发环境。
应用场景
- 工业自动化电压信号采集。
- 测试台多通道模拟量监测。
- 电源电压、驱动电压等中高压信号调理。
- 电机测试系统信号采集。
- 过程控制设备状态监测。
- 实验室精密测量系统。
- 设备校准与性能测试。
- 多通道数据采集扩展系统。
性能参数
- 32 差分通道输入能力。
- ±60 VDC 信号调理范围。
- 每通道 10 kHz 低通滤波。
- 1/10 输入衰减级。
- 多路复用输出模式。
- 30 VACrms、±42 VACpeak、±60 VDC 过压保护。
- 工作温度 0 °C 至 50 °C。
- 具体分辨率、采样率、增益精度、输入阻抗、通道隔离指标和噪声性能应以 NI 官方数据手册为准。
材质构成
- 工业级印刷电路板。
- 差分输入放大电路。
- 低通滤波网络。
- 输入衰减电路。
- 多路复用开关电路。
- 过压保护元件。
- 前部 96 针 DIN C 连接器。
- 后部 50 针扁平电缆连接器。
- 金属屏蔽结构与模块面板。
结构特征
- 标准 SCXI 模块外形。
- 前面板提供多通道接线接口。
- 后部通过扁平电缆连接数据采集设备。
- 模块插入 SCXI 机箱背板供电。
- 具备通道标识和接线端子布局。
- 结构紧凑，支持多模块组合扩展。
工作原理
外部模拟电压信号通过前端接线端子进入 SCXI-1104C。信号首先经过 1/10 衰减级，以适应较高电压输入范围，然后进入放大和滤波电路。每通道的三极点低通滤波器可抑制高频干扰，提高信号质量。经过调理后的信号通过多路复用方式输出至数据采集设备的一个模拟输入通道，由 DAQ 设备完成模数转换。软件端通过 NI-DAQmx 驱动对通道、滤波、量程和采集方式进行配置。
外部模拟电压信号通过前端接线端子进入 SCXI-1104C。信号首先经过 1/10 衰减级，以适应较高电压输入范围，然后进入放大和滤波电路。每通道的三极点低通滤波器可抑制高频干扰，提高信号质量。经过调理后的信号通过多路复用方式输出至数据采集设备的一个模拟输入通道，由 DAQ 设备完成模数转换。软件端通过 NI-DAQmx 驱动对通道、滤波、量程和采集方式进行配置。
安装要求
- 将模块插入兼容的 SCXI 机箱插槽。
- 安装前确认机箱电源已关闭。
- 使用正确的接线端子连接模拟信号。
- 信号线应采用屏蔽线并可靠接地。
- 后部扁平电缆应牢固连接至数据采集设备。
- 多机箱系统中应正确设置机箱地址。
- 安装后通过 NI MAX 确认模块被正确识别。
- 软件环境应使用 NI-DAQmx 19.0 或更早版本。
使用注意事项
- 输入信号不得超过 ±60 VDC 或规定过压保护范围。
- 模拟输出端不具备过压保护，禁止向该端口施加外部电压。
- 接线时应确认差分通道定义，避免误接。
- 信号地与系统地应按系统要求合理连接，避免地环路干扰。
- 模块工作温度应保持在 0 °C 至 50 °C 范围内。
- 长期未使用后重新上电应进行功能检查。
- 出现采集异常时应检查接线、滤波设置和 DAQ 驱动版本。
- 维护或更换模块前应查阅 NI SCXI-1104C 用户手册。
