描述

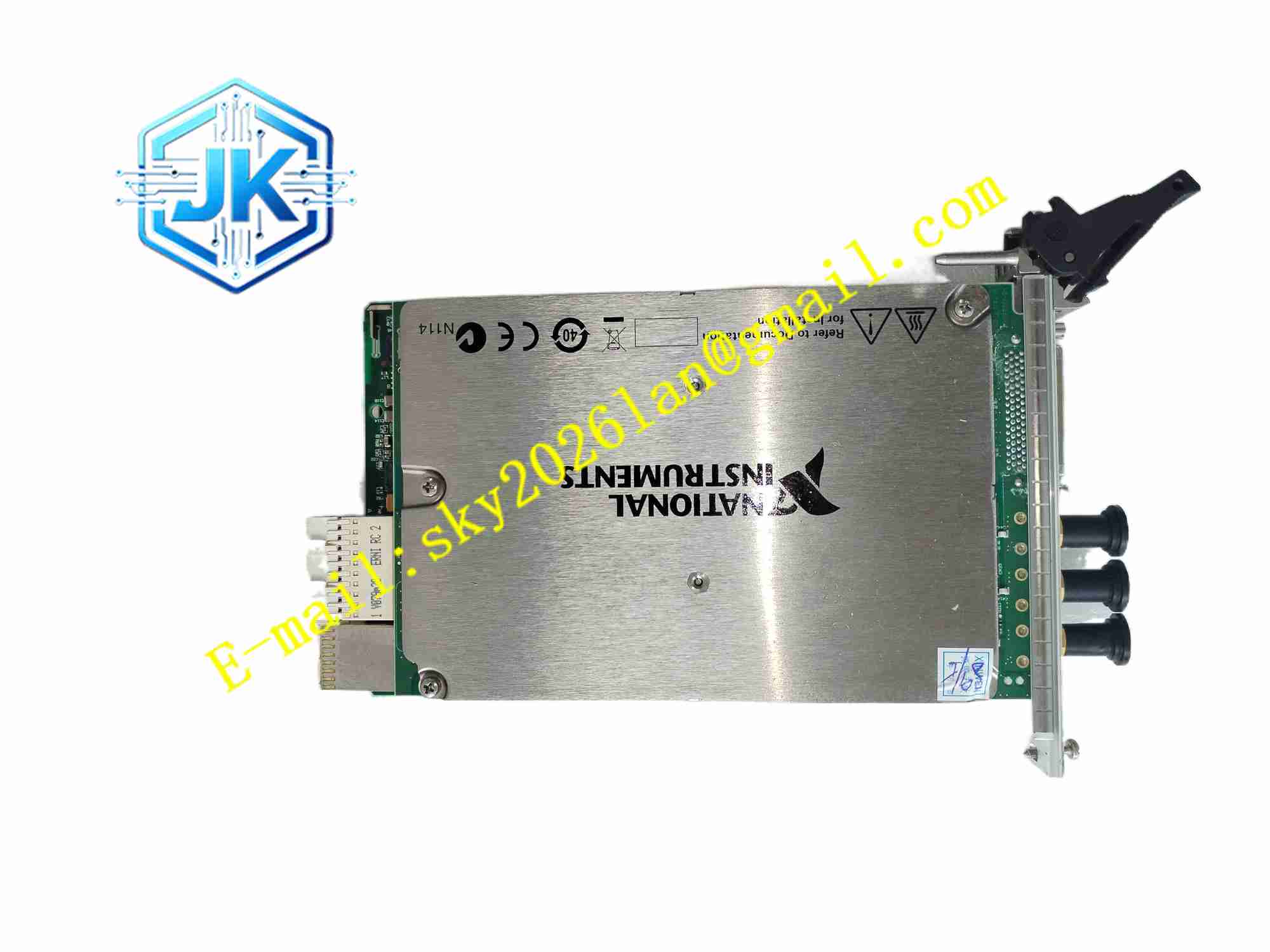

NI PXLE-6544
技术规格 型号：PXLE-6544 总线类型：PXIe 通道数量：双向高速数字通道 最大时钟速率：100MHz 存储深度：每通道大容量片上序列内存 电平标准支持：LVTTL、LVCMOS 等多种可配置逻辑电平 触发方式：PXIe 星型触发、软件触发、外部硬件触发 输入阻抗：高阻抗输入模式 工作温度：0℃ ~ +55℃ 储存温度：-20℃ ~ +70℃ 相对湿度：10%~90%，无凝露 连接器类型：屏蔽式高速连接器
功能特点 集成码型生成与数字信号采集，单模块同时实现数字激励输出与数字信号捕获。 最高 100MHz 高速时钟，满足并行数字总线、存储器、FPGA 接口测试需求。 大容量片上内存，可预存长数字码型序列，依靠硬件引擎循环输出，不依赖上位机实时传输数据，大幅提升测试吞吐率。 硬件触发机制，支持边沿触发、模式触发，可精准捕捉特定数字码型。 多块 PXLE-6544 模块通过 PXIe 星型触发总线实现通道同步，多板卡时序对齐。 逻辑电平软件可配置，适配不同被测器件电压等级。 内置保护电路，外部过压信号接入通道时，限制电压保护板卡核心电路。 驱动程序兼容 LabVIEW、TestStand、Python，配套数字码型编辑工具，开发便捷。
应用场景 FPGA 功能验证测试，存储器读写测试，高速数字电路板自动化检测，芯片并行数字接口测试，总线协议信号采集与仿真，航空电子数字接口硬件测试。
性能参数 时钟时序抖动控制在极低范围，高速码型输出时序稳定。 片上序列回放不占用上位机带宽，长序列码型连续输出无中断。 数字通道输入阻抗稳定，不会对被测电路造成负载干扰。 多模块同步触发时序误差小，多通道并行测试一致性高。 通道内置 ESD 防护，抵御测试现场静电冲击。
材质构成 模块前面板：金属屏蔽冷轧钢板，表面钝化处理。 主板：FR4 多层高速 PCB，数字信号层完整阻抗控制。 核心器件：高速 FPGA 芯片、高速缓冲收发器、大容量存储芯片、电平转换芯片。 接口组件：屏蔽高速连接器，镀金接触引脚。
结构特征 标准 PXIe 插卡式模块，金属屏蔽前面板带有固定螺丝，插入 PXIe 机箱插槽后锁紧固定。前面板配备屏蔽高速连接器，引出全部高速数字通道。电路板分为 PXIe 总线数字区、时序控制 FPGA 区、高速 I/O 模拟前端区，高速信号走线严格阻抗匹配，不同信号区域增加金属屏蔽隔离，抑制信号串扰。
工作原理 PXIe 背板为模块提供供电与高速 PCIe 总线通讯。上位测试软件将预设数字码型下载至模块片上内存，硬件时序引擎按照设定时钟速率，读取内存码型，通过高速 I/O 缓冲电路输出数字激励信号至被测设备。外部被测设备返回的数字信号，经过前端电平转换、缓冲后送入 FPGA 采集单元，捕获的数字波形存储在板载内存，再通过 PXIe 高速总线上传至上位软件。硬件触发电路持续监测通道信号，当满足触发条件，自动启动码型输出或信号采集，无需软件干预。多模块依靠 PXIe 星型触发信号，保持时钟和动作时序同步。
安装要求 PXIe 机箱断电，PXLE-6544 模块插入机箱空闲 PXIe 插槽，拧紧面板固定螺丝。 高速屏蔽测试线缆连接模块前面板连接器与被测电路板。 机箱上电，安装 NI 驱动软件，使用 NI MAX 识别硬件。 在测试软件中配置逻辑电平、时钟频率、触发条件，编写数字码型，执行输出与采集验证。 高速测试线缆做好固定，避免拉扯导致信号接触不良。
使用注意事项 模块插拔操作必须断电，禁止带电插拔 PXIe 板卡。 被测电路电压不能超过模块通道额定电平上限，超压会烧毁通道收发器件。 高速信号线缆必须使用配套屏蔽线缆，线缆长度与阻抗匹配，防止信号反射失真。 测试环境做好静电防护，操作人员佩戴防静电手环，静电击穿高速 I/O 芯片。 避免强电磁辐射设备靠近模块，高频干扰会造成数字码型误采样。 定期检查连接器，氧化、污渍会造成高速信号传输错误。
