描述

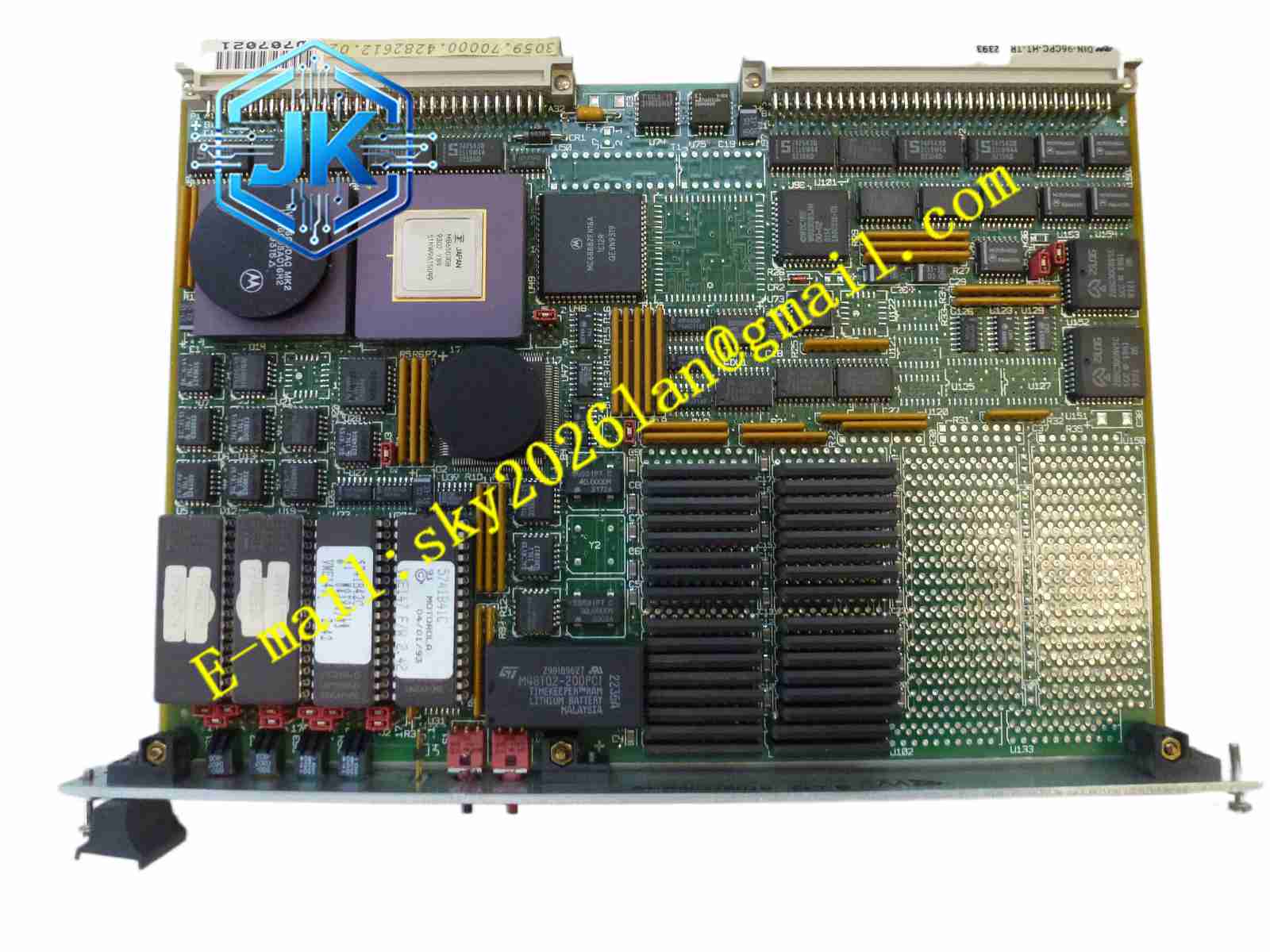

Motorola MVME2700-1241A
技术规格
- 微处理器： 233 MHz MPC750 PowerPC。
- 内存扩展： 支持 16 MB 至 256 MB 的 ECC DRAM（通过 RAM200 模块）。
- 缓存配置： 32 KB 指令/数据 L1 缓存，1 MB 背面 L2 缓存。
- 非易失存储： 8 MB 板载 Flash 及 1 MB 插槽式 Flash。
功能特点
- 多处理器协同： 支持硬件多处理器特性，允许同一 VME 机箱内的其他 MPU 对其进行中断、禁用、通信及状态查询。
- 全局控制状态寄存器 (GCSR)： 包含位置监控器，允许处理器之间进行广播信号通信。
- 灵活的 I/O 映射： 通过 Raven 桥接芯片的编程映射解码器寄存器，调整系统映射以适应特定应用。
- 丰富的定时器资源： 包含四个可编程 32 位定时器和一个由 SGS-Thomson M48T559 提供的看门狗定时器。
应用场景
适用于电信交换系统、大型医疗设备控制、高精度数控机床、航空航天测试平台及复杂的工业过程自动化。
性能参数
- VME 传输： 支持 A24/A32 寻址及 D8/D16/D32/D64 块传输模式。
- 中断处理： 软件中断处理通过 Raven 和 Winbond (PCI-ISA) 控制器实现，支持复杂的路由。
- 网络接口： 10Base-T/100Base-TX 以太网，支持 DMA 加速。
材质构成
采用高品质 FR4 工业级 PCB 基板，配备大容量固态电容和高频去耦电容，确保在恶劣电源环境下的稳定运行，连接器引脚经过镀金处理。
结构特征
标准的 Eurocard VME 机械尺寸，前面板提供六个状态 LED（包括 CHS, BFL, CPU, FUS, SYS, PCI）以及用于系统调试的七段数码管显示寄存器。
工作原理
处理器通过内部高速总线访问本地 ECC 内存，利用 PCI 本地总线 DMA 实现快速内存与 VME 总线之间的数据传输。板载固件监视器提供强大的评估和调试工具，支持简单的检查或高级开发调试器的接入。
安装要求
确保 VME 机箱的接地良好，以防止静电积累和电磁干扰；连接外部串行或 SCSI 设备时，需通过配套的过渡模块进行信号转换。
使用注意事项
避免在强电磁干扰环境下无屏蔽运行；定期检查前面板 FUS LED 状态，若闪烁或熄灭需检查板载自恢复保险丝（Polyswitch）；严禁擅自修改板卡上的硬件跳线设置。
