描述

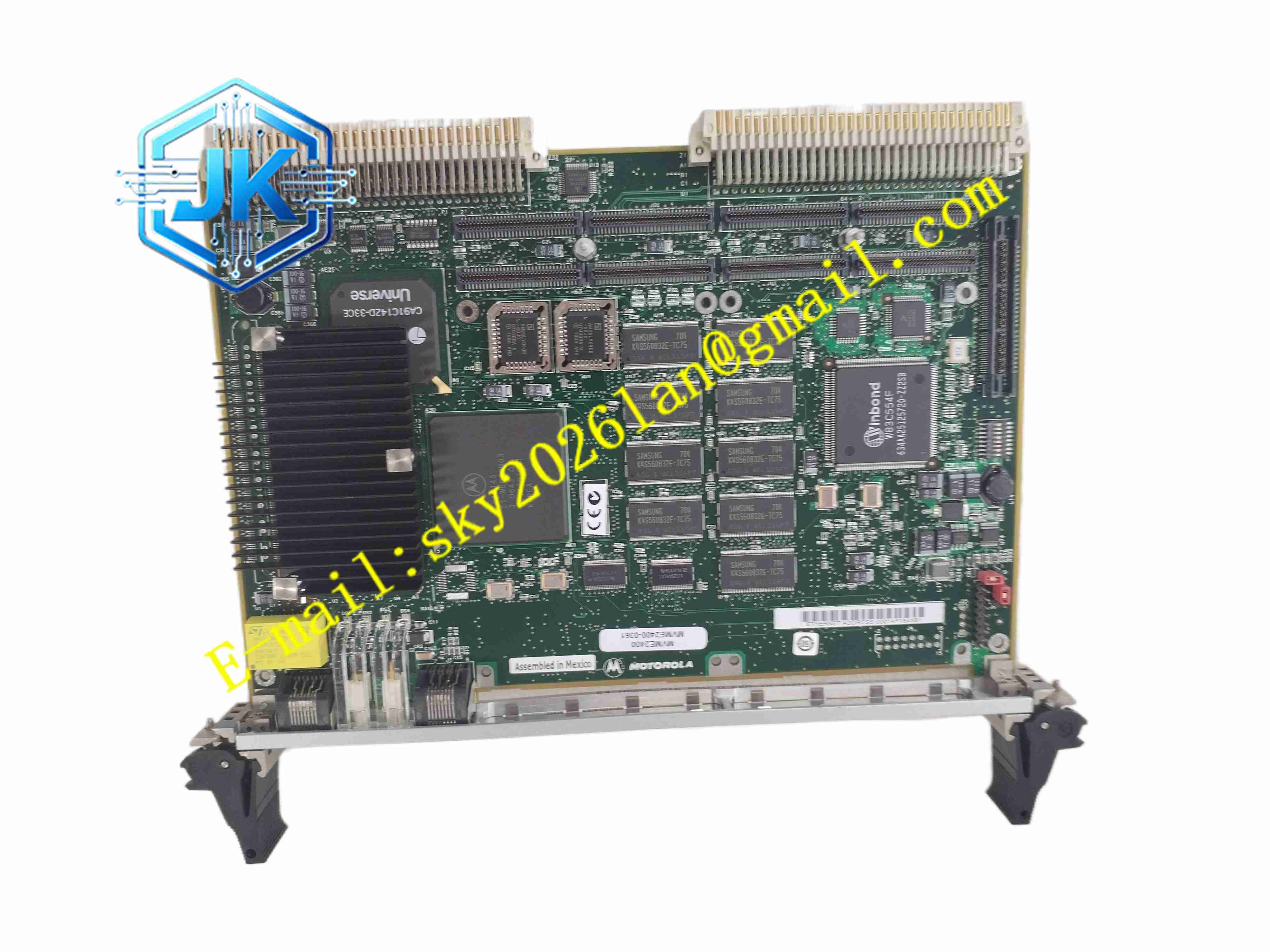

Motorola MVME2400-0361
技术规格
- 品牌： Motorola
- 系列： MVME2400
- 型号标识： MVME2400-0361
- 处理器： PowerPC 750 32 位微处理器
- 一级缓存： 32 KB 指令缓存 / 32 KB 数据缓存
- 二级缓存： 1 MB 背面 L2 缓存
- 内存： 32 MB 至 512 MB 板载 ECC SDRAM
- 固件存储： 板载固件，容量可达 1 MB
- 闪存： 8 MB 板载闪存
- NVRAM： 8K × 8 NVRAM，带可更换备用电池
- PMC 扩展： 两个 32/64 位 PMC 插槽，支持前面板和 P2 I/O
- PCI 扩展： 64 位 PCI 扩展夹层连接器
- 以太网： 10/100 Mb/s 以太网接口
- 串行端口： 异步串行调试端口
- 定时器： 四个 32 位定时器、一个 16 位定时器、看门狗定时器
- VME 中断： 4 级请求器、7 级中断器、7 级中断处理程序
- 诊断功能： 车载调试监视器诊断，支持自检
功能特点
- PowerPC 750 处理： 提供稳定的 32 位嵌入式计算能力。
- ECC 内存： 提高系统运行可靠性。
- 双 PMC 扩展： 可通过 PMC 卡扩展通信、采集或专用接口。
- 以太网通信： 支持 10/100 Mb/s 网络连接。
- NVRAM 保持： 支持关键参数和时钟数据保存。
- 看门狗定时器： 提高系统故障恢复能力。
- 调试支持： 提供串行调试端口和车载诊断监视器。
- P2 I/O 支持： 支持基于 P2 背板的 PMC I/O 扩展。
应用场景
- 工业过程控制
- 通信设备控制
- 航空航天嵌入式系统
- 国防电子平台
- 测试与测量系统
- 铁路与交通控制
- 旧有 VME 系统维护和升级
性能参数
- 处理器： PowerPC 750
- L1 缓存： 32 KB / 32 KB
- L2 缓存： 1 MB
- 内存范围： 32 MB 至 512 MB ECC SDRAM
- 以太网： 10/100 Mb/s
- PMC 插槽： 2 个
- PCI 宽度： 64 位
- VME 中断能力： 7 级中断
材质构成
- 主板： 工业级多层 PCB
- 处理器： PowerPC 750 CPU
- 内存芯片： ECC SDRAM
- 闪存与 NVRAM： 非易失存储器件
- 电池： NVRAM 备用电池
- 连接器： VME 连接器、PMC 连接器、以太网接口、串行接口
结构特征
- VME 单板结构： 插入标准 VME 机箱。
- 双 PMC 插槽： 支持前面板和 P2 I/O。
- 前面板接口： 提供以太网、串行口和状态指示。
- 背面缓存模块： 安装 L2 缓存。
- 紧凑嵌入式设计： 适合高密度 VME 系统。
工作原理
MVME2400 作为 VME 系统处理器运行，通过 PowerPC 750 执行控制程序。内存中的数据由 ECC 机制保护，NVRAM 保存关键配置和时钟信息。处理器通过 PCI 桥接芯片访问 PMC 扩展卡和本地外设，再通过 VME 接口与机箱内其他模块交换数据。以太网和串行端口用于外部通信、调试和远程维护。
安装要求
- 安装在兼容的 VME 机箱中。
- 确认背板供电满足模块需求。
- 正确配置 VME 地址、中断和跳线设置。
- 安装所需操作系统或固件。
- 连接以太网和串行调试端口。
- 安装 PMC 扩展卡时确认电气和机械兼容性。
使用注意事项
- MVME2400-0361 的内存容量、闪存配置和 PMC 配置需以板卡标签和官方文档确认。
- NVRAM 电池寿命到期后需及时更换，避免配置丢失。
- 该系列属于较早期平台，软件支持和备件供应需提前评估。
- 工作温度、振动等级和认证参数以官方手册为准。
