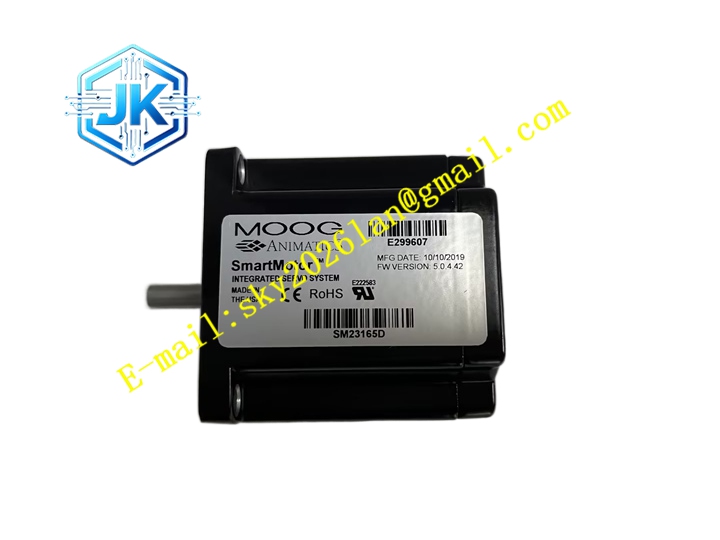

MOOG SM23165D 一体化智能伺服电机
技术规格 型号：SM23165D 品牌：MOOG Animatics 法兰规格：NEMA23 连续转矩：0.48N・m 峰值转矩：1.07N・m 额定功率：189W 空载最高转速：5000RPM 供电电压：24~48V DC 编码器：增量式编码器 通信接口：RS232，可选 CANopen、Profibus I/O：7 通道 5V TTL I/O，可选 24V 隔离 I/O 防护等级：IP40 工作温度：0℃ ~ +50℃
功能特点 一体式伺服系统，不需要外置伺服驱动器，大幅减少控制柜器件数量。 内置可编程内核，支持点位、连续轨迹、电子凸轮运动。 Combitronic 总线支持多电机同步联动，多轴协同控制。 内置完整保护功能，过流、过热、过压、编码器故障保护。 RS232 接口直接连接电脑，在线编程、监控运动状态。 I/O 端口直接接入传感器与执行元件。
应用场景 刀具预调设备，小型机器人，光学检测平台，食品加工自动化，医疗设备传动机构，小型物料分拣设备。
性能参数 低速运行转矩平稳，运动定位重复精度高。 内置保护响应迅速，故障自动停机。 多机总线同步，轴间同步误差低。
材质构成 机壳：铝合金，阳极氧化处理。 定子：硅钢叠片 + 漆包绕组。 转子：钕铁硼永磁体。 内置控制驱动板：FR4 多层 PCB，功率芯片集成。 连接器：金属航空插头。
结构特征 NEMA23 标准方形法兰，圆筒一体化壳体。 尾部集成驱动板与多针航空接头，供电、通信、I/O 信号集中引出。 壳体内部功率区域和信号区域物理分隔，降低电磁干扰。
工作原理 外部 24~48V 直流电源为整机供电。内置运动控制器执行预存运动程序，输出 PWM 驱动内置功率放大电路，驱动永磁伺服电机旋转。内置编码器实时反馈转子位置，构成闭环控制。I/O 端口读取外部传感器信号，触发运动逻辑；总线接口实现和上位机或者其他 SmartMotor 电机数据交互。故障发生时，驱动电路封锁输出并保存故障代码。
安装要求 NEMA23 法兰平面贴紧设备底板，均匀锁紧固定螺栓。 直流供电线缆采用屏蔽线缆，单点接地。 通信线缆使用屏蔽双绞线。 电机周边预留通风空间，避免热量堆积。 使用 Animatics 软件完成程序编写、参数调试。
使用注意事项 供电电压不能超过 48V DC 上限，击穿内置驱动芯片。 电机外壳运行发热，远离热敏元器件。 航空接头插拔断电操作，避免针脚打火损坏电路。 负载惯量匹配电机规格，防止运动振荡。
