描述

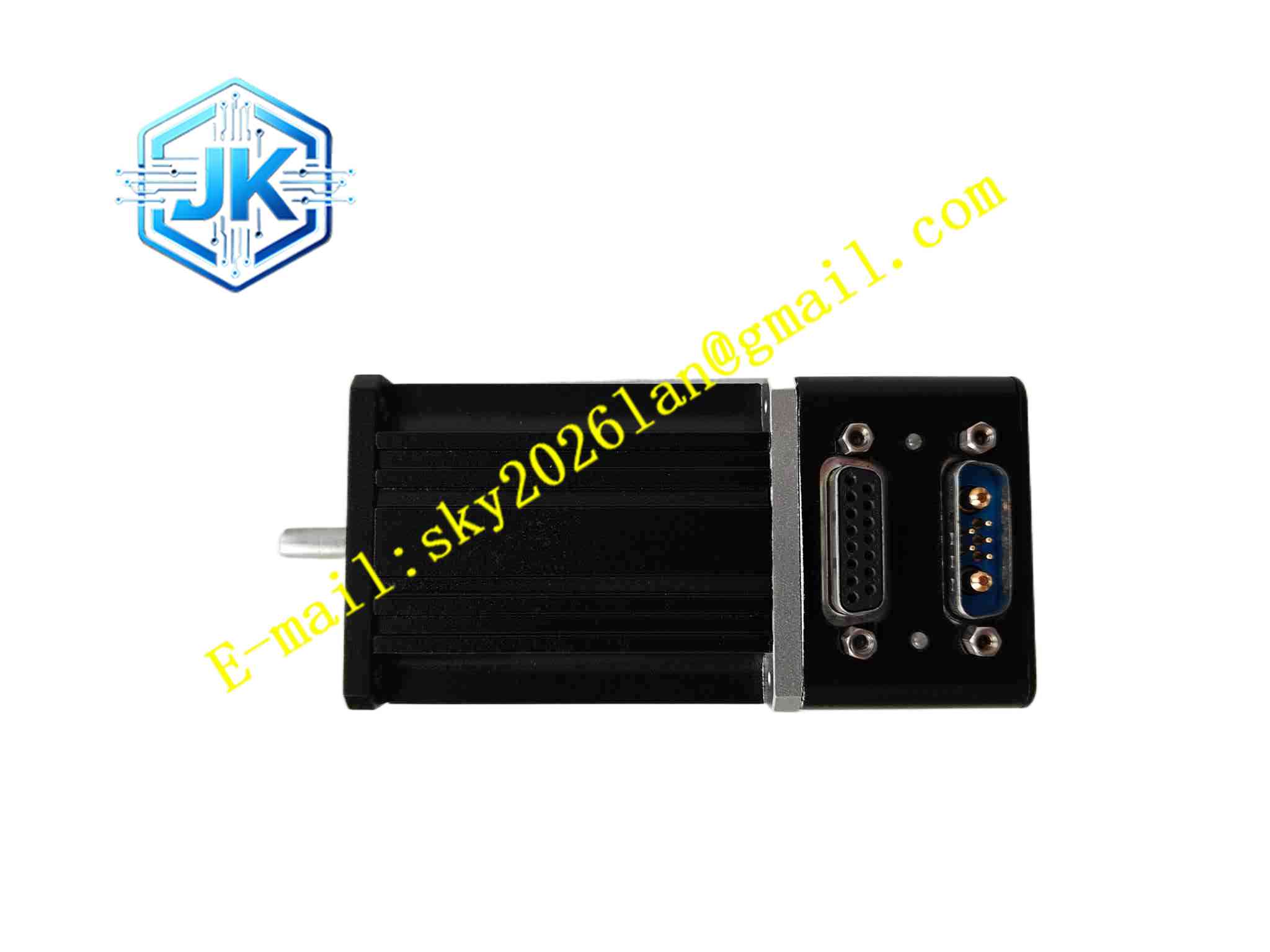

MOOG SM2337D 一体化智能伺服电机
技术规格 型号：SM2337D 品牌：MOOG Animatics 安装法兰：NEMA23 内置编码器：增量编码器 供电电压：24~48V DC 集成硬件：电机、驱动、运动控制器、I/O 接口 通信接口：RS232，可选 CANopen 数字 I/O：7 路 5V TTL 非隔离 I/O，可扩展 24V 隔离 I/O 防护等级：IP40 工作温度：0℃ ~ +50℃
功能特点 一体化集成设计，省去外置伺服驱动器，减少布线。 内置可编程运动控制内核，可独立执行点位运动、电子凸轮。 支持 Combitronic 总线技术，多台智能电机并联协同运算。 内置位置、速度、转矩闭环控制。 自带 RS232 调试口，电脑直接下载运动程序。 通道 I/O 可用于传感器信号采集、电磁阀驱动。
应用场景 精密检测设备，小型机器人关节，机床刀具预调仪，实验室自动化平台，安防云台定位，半导体小型工装。
性能参数 内置控制器运算速度高，单轴独立运动响应快。 编码器位置反馈稳定，点位定位重复精度高。 一体化结构减少线缆带来的信号干扰。
材质构成 外壳：铝合金机壳，阳极氧化。 定子：硅钢片漆包绕组。 转子：永磁磁钢。 内置驱动板：FR4PCB 板，功率器件集成在壳体内部。 接头：金属航空连接器。
结构特征 NEMA23 标准方形法兰，一体化圆筒壳体。 电机尾部集成驱动控制板与航空插头，动力、通信、I/O 信号集成出线。 壳体内部隔离分区，功率回路与控制回路分隔。
工作原理 外部直流电源供电，电机内置运动控制器执行内部存储的运动程序，输出 PWM 信号驱动内置功率放大电路，控制永磁电机旋转。内置编码器采集转子位置，闭环调节运动轨迹。电机 I/O 端口读取外部传感器信号，触发程序分支；同时通过串口或 CAN 总线和上位主机或其他智能电机通信。
安装要求 NEMA23 法兰固定在设备安装板，螺栓均匀锁紧。 使用屏蔽直流供电线缆，减少电磁干扰。 通信线缆采用屏蔽双绞线。 壳体预留散热空间，不要完全封闭包裹电机。 使用 Animatics 配套软件编写、下载运动程序。
使用注意事项 供电电压不可超过 48V DC 上限，损坏内置驱动板。 壳体运行存在温升，不要紧贴塑料不耐高温部件。 航空插头避免反复插拔，防止针脚变形。 程序下载前备份原有程序。
