描述

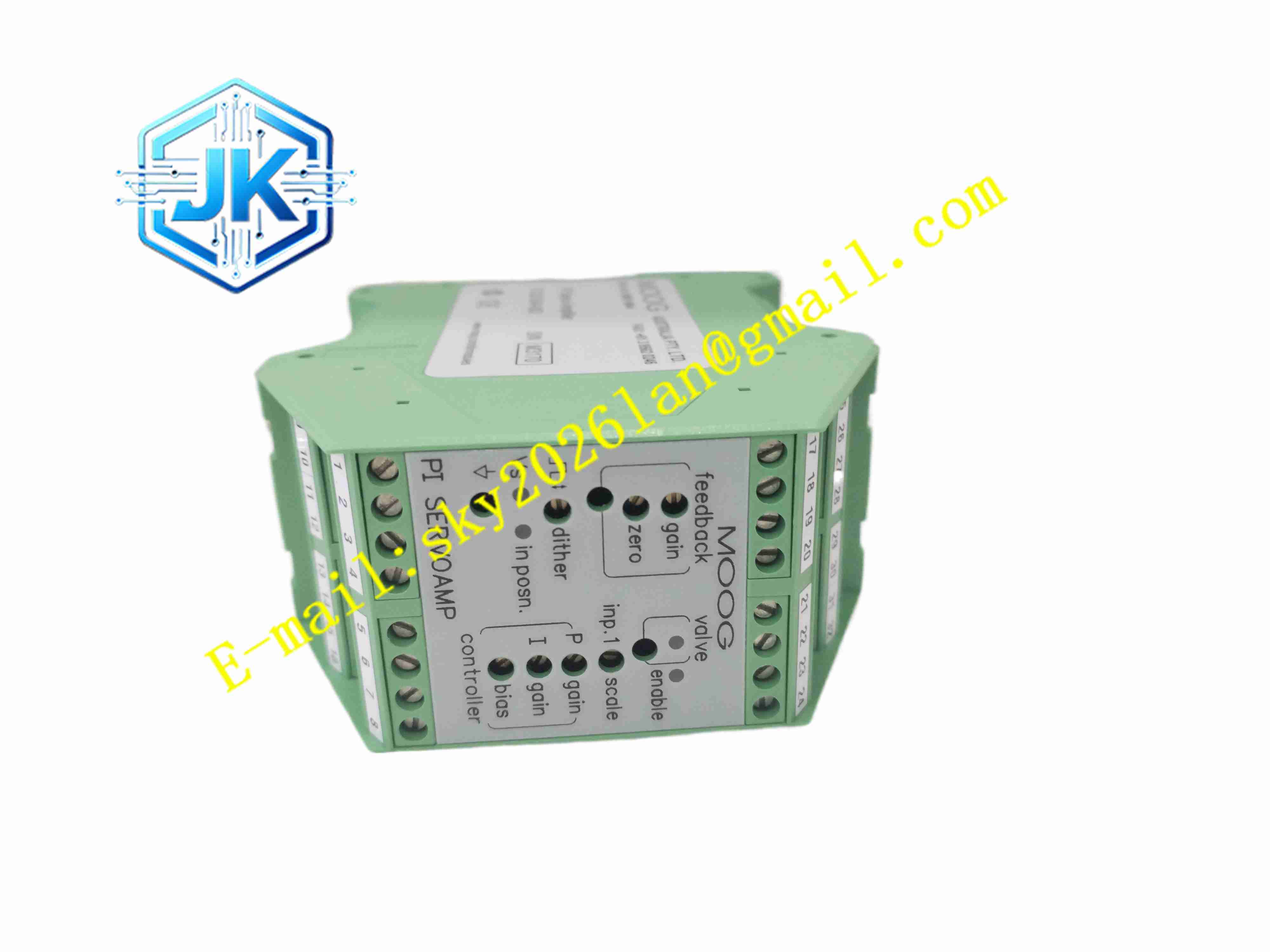

MOOG G122-824-002
技术规格
- 控制类型：两级，喷嘴挡板先导级，机械反馈
- 额定输入信号：±10mA
- 最大工作压力：210bar
- 液压介质：符合 DIN51524、ISO11158 标准液压油
- 油液温度范围：-29℃ ~ +135℃
- 推荐油液运动粘度：10~85mm²/s（38℃）
- 滞环：≤3% 满量程
- 分辨率：≤0.5% 满量程
- 频率响应：45~70Hz
- 密封材质：FKM 氟橡胶密封
- 安装方式：底板安装，标准伺服阀安装孔
功能特点
- 两级喷嘴挡板先导结构，力矩马达接收电信号，驱动挡板偏移，控制先导级压力，推动主阀芯移动
- 机械反馈结构，主阀芯位置实时反馈至先导挡板，稳定阀芯位置，提升控制精度
- 低滞环、高分辨率，微小电信号变化即可精准调节液压流量
- 耐高压，可在 210bar 系统压力下稳定工作，适配高压液压试验系统
- 内置先导级过滤保护，阻挡油中大颗粒杂质，保护喷嘴挡板精密结构
- 宽温域密封，氟橡胶密封圈，适应高低温油液工况
- 闭环控制适配，可实现位置、速度、力、压力多种闭环控制模式
- 抗振动、抗冲击结构，适合振动试验台动态交变负载工况
应用场景
- 材料力学试验机、疲劳试验机电液控制系统
- 振动模拟试验台、地震模拟试验台
- 航空零部件地面疲劳测试设备
- 金属成型、液压伺服压机高精度位置控制
- 汽车零部件耐久试验台
材质构成
- 阀体：铝合金本体，高压版本可选不锈钢阀体
- 主阀芯与阀套：淬火精密合金钢，精密研磨配合
- 力矩马达：永磁钢、线圈、弹性波纹管组件
- 密封件：FKM 氟橡胶密封圈，耐油耐高低温
- 先导级零件：精密不锈钢喷嘴、挡板组件
结构特征
- 两级分体式精密阀体，底板安装结构，底面设置 P、T、A、B 四个液压油口
- 上部集成力矩马达与喷嘴挡板先导级，下部为主阀芯流量控制级
- 内置机械反馈连杆，将主阀芯位移反馈到先导挡板
- 精密间隙配合阀芯阀套，微小阀芯位移即可精准调节流量
- 力矩马达密封隔离，防止液压油侵入电磁线圈
工作原理 控制器输出 ±10mA 模拟电流信号送入伺服阀力矩马达，电流产生磁场带动衔铁偏转，推动挡板偏移，改变两个喷嘴的背压，形成压差驱动主阀芯移动。主阀芯移动改变 P 口到 A/B 口的液压油流通面积，控制进入液压缸的流量，改变油缸运动方向与速度。主阀芯移动同时通过机械反馈杆拉动挡板复位，阀芯停留在与输入信号对应的位置。输入信号反向，阀芯反向移动，油流换向。
安装要求
- 底板安装，阀底面油口与安装底板油口对齐，螺栓对角均匀锁紧
- 液压管路安装前彻底冲洗管路，管路加装高精度伺服专用滤油器
- 液压油必须保持清洁，油液污染等级满足伺服阀要求
- 控制信号线使用屏蔽双绞线，屏蔽层单点接地，远离动力电缆
- 安装环境避免剧烈外部冲击，控制柜做好电磁屏蔽
- 上电前检查油液清洁度，系统空载调试，逐步增加压力与信号幅值
使用注意事项
- 油液污染是伺服阀失效最主要原因，定期取样检测油液颗粒度，定期更换滤芯
- 严禁超过 210bar 最大工作压力，高压冲击会损坏喷嘴挡板精密结构
- 长时间停机前做油液循环，排出管路杂质
- 力矩马达线圈不可超额定电流，过大电流会烧毁线圈
- 维修需要穆格专业机构拆解，现场不可自行拆开阀体
- 备件存放于干燥防尘环境，保护油口防尘堵头
