描述

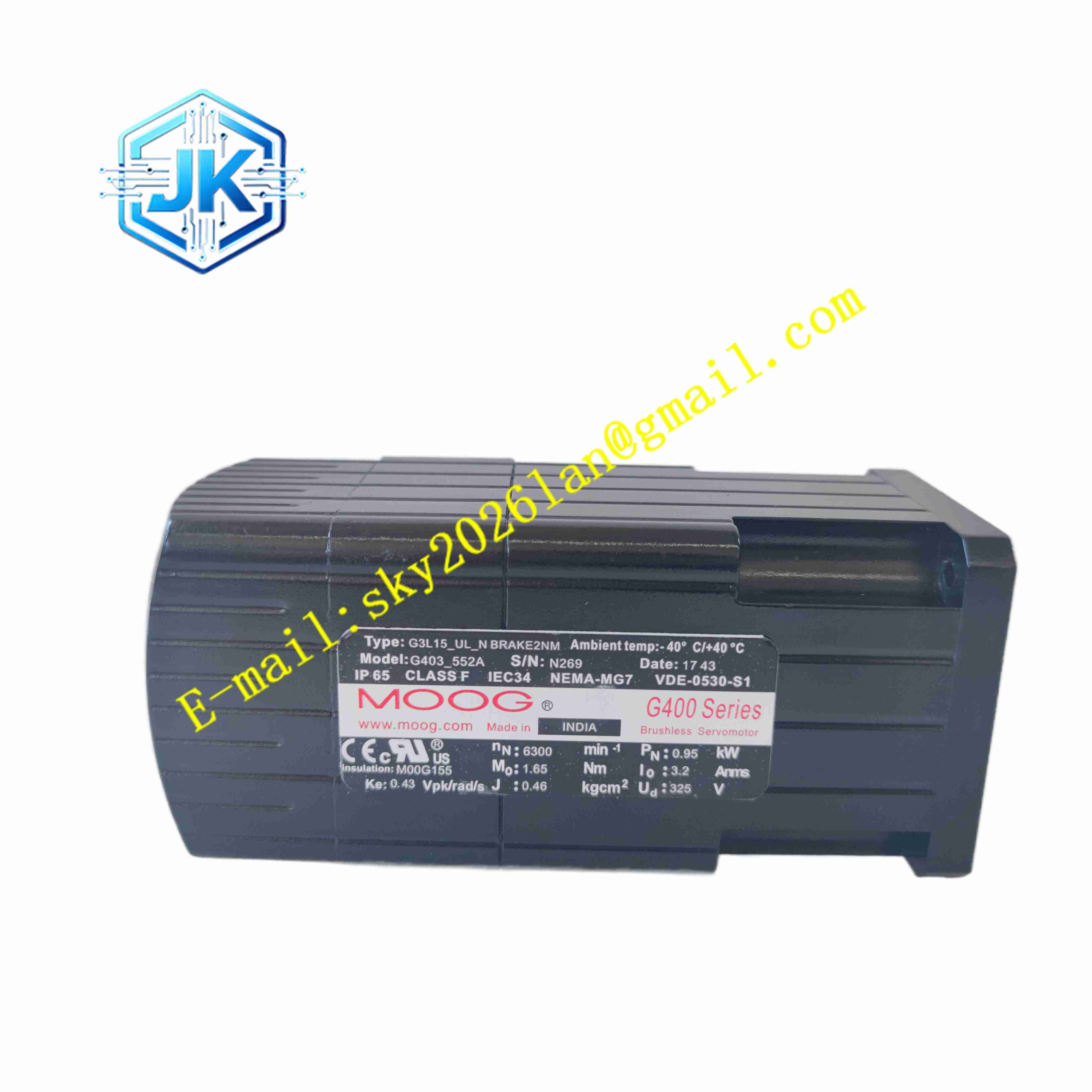

Moog G403-552A
技术规格
- 结构类型：两级喷嘴挡板，机械反馈 MFB
- 额定输入信号：±10mA
- 最大工作压力：210bar
- 液压介质：工业抗磨液压油，符合 ISO11158 标准
- 油液工作温度：-29℃ ~ +135℃
- 推荐油液粘度：10~85mm²/s（38℃）
- 滞环：≤3% 满量程
- 分辨率：≤0.5% 满量程
- 密封材质：FKM 氟橡胶
- 安装形式：底板安装
功能特点
- 两级喷嘴挡板先导级，机械反馈结构，阀芯位置闭环，控制精度高
- 小流量规格，适合小型液压缸、精密执行机构的微量流量调节
- 动态响应快，适合高频小幅交变负载控制
- 精密研磨阀芯阀套，摩擦力低，微小控制信号即可触发阀芯动作
- 氟橡胶密封件，耐油、耐高低温，抗老化性能优异
- 先导级自带杂质防护，降低油中颗粒对喷嘴挡板的磨损
- 支持位置、力、压力多种闭环控制模式，适配各类电液试验设备
- 紧凑体积，占用安装空间小，便于集成在小型液压伺服设备
应用场景
- 小型材料疲劳试验机、精密力学测试台
- 航空小型作动器地面测试系统
- 精密液压伺服压机、微型成型设备
- 汽车零部件小型耐久试验台
- 机器人液压关节伺服控制
材质构成
- 阀体：铝合金精密铸造阀体
- 阀芯阀套：高硬度合金钢，精密研磨配对
- 力矩马达：永磁体、漆包线圈、弹性波纹管组件
- 先导组件：不锈钢喷嘴、挡板精密零件
- 密封件：FKM 氟橡胶 O 型密封圈
结构特征
- 紧凑型两级伺服阀结构，底部底板安装，P、T、A、B 液压油口布置在底面
- 上部为力矩马达与喷嘴挡板先导级，下部为主流量控制阀芯
- 内置机械反馈连杆，主阀芯位移实时反馈至先导挡板组件
- 力矩马达与液压油腔隔离，液压油不会侵入电磁线圈
- 整体体积小巧，适合设备内部狭小安装空间
工作原理 外部控制器输出 ±10mA 控制电流送入力矩马达线圈，电磁力驱动衔铁偏转，带动挡板偏移，改变左右喷嘴背压，产生压差推动主阀芯移动。主阀芯移动调节主阀节流开口，控制进入执行油缸的液压流量与方向。主阀芯位移通过机械反馈杆拉动挡板，抵消衔铁偏转，阀芯稳定在与输入信号对应的位置。输入信号改变，阀芯位置同步改变，实现流量连续调节，完成油缸位置、速度闭环控制。
安装要求
- 底板安装，螺栓对角均匀锁紧，保证阀底面与安装底板贴合密封
- 液压管路安装完成后，管路冲洗干净，系统配备高精度伺服滤油器
- 控制信号电缆使用屏蔽双绞线，单点接地，远离大功率动力电缆
- 液压油污染等级必须达到伺服阀要求，投运前检测油液颗粒度
- 调试阶段先空载运行，逐步提升系统压力与控制信号幅值
- 安装位置避免持续强冲击，减少外部振动对精密先导部件的影响
使用注意事项
- 油液颗粒污染会磨损喷嘴挡板与阀芯阀套，必须定期检测油液、更换滤芯
- 系统压力严禁超过 210bar 上限，瞬时高压冲击会造成先导级永久损坏
- 力矩马达线圈禁止超过额定电流，超流烧毁线圈
- 阀口防尘堵头只有在管路连接时才能拆除，防止灰尘进入阀体内部
- 不可现场自行拆解伺服阀，内部精密零件拆解后必须专业校准
- 备件存放于干燥防尘环境，保护油口堵头
