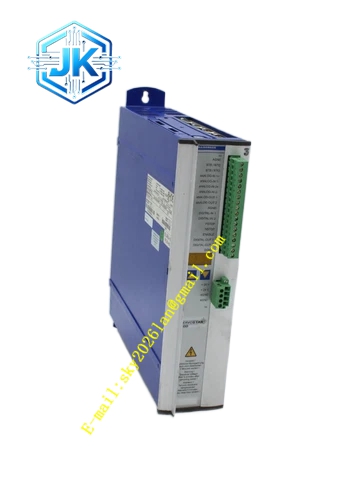

Kollmorgen SERVOSTAR610
技术规格：三相 208‑480VAC；连续输出 10Arms；峰值输出 20Arms；直流母线 260‑675VDC；开关频率 8kHz/16kHz 可选；内置 200W 内置制动电阻，支持外接制动电阻；支持 Resolver、EnDat、Hiperface、增量编码器；14 路数字输入，4 路数字输出；2 路模拟输入，2 路模拟输出；工作温度 0‑55℃；宽度 70mm 书本结构。
功能特点：转矩、速度、位置闭环；可存储 255 段内部运动程序；电子齿轮、主从跟随；多种回零模式；编码器仿真输出；多类型反馈兼容；内置制动回路；完整故障保护；支持 PC 软件调试配置。
应用场景：CNC 机床、雕刻机、包装机械、纺织设备、电子加工设备、通用自动化生产线。
性能参数：峰值电流最长允许 5 秒；外部制动电阻最大功率 1.5kW；过流、过压、欠压、接地故障、过热、反馈故障全部硬件保护；支持限位信号接入。
材质构成：铝合金金属外壳；IGBT 功率模块；工业连接器；金属散热散热器；阻燃 PCB 板。
结构特征：DIN 导轨柜体书本式安装；正面 LED 状态指示灯；调试串口；后部功率端子、IO 端子、反馈端子；内置散热器，无风扇，依靠柜体对流散热。
工作原理：三相交流电整流成直流母线，逆变模块输出三相驱动伺服电机；读取电机反馈信号完成三环闭环；驱动器内部可独立运行运动程序，无需上位机持续下发指令；模拟量、数字 IO 接收外部传感器信号；内部检测电路监控电压电流温度，故障封锁功率输出。
安装要求：控制柜垂直 DIN 导轨安装；上下通风间隙≥25mm，左右≥10mm；动力线缆和信号线缆分开走线；保护接地可靠；进线配置 EMC 滤波器。
使用注意事项：不可带电插拔电机、反馈接头；内置制动电阻工作会产生高温；禁止超 55℃环境温度；故障复位前排查外部负载；屏蔽线缆单端接地；母线断电后等待充分放电再检修。
