描述

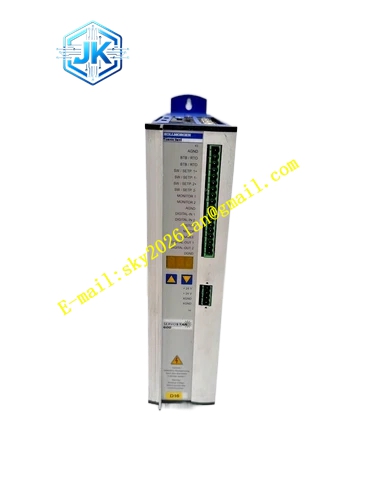

Kollmorgen S6TS60100
技术规格
- 产品系列： SERVOSTAR 600 (S600)
- 额定电源电压： 3×230V ~ 3×480V AC（50/60Hz）
- 控制模式： 转矩、速度、位置、电子齿轮
- 通信接口： 模拟量、数字 I/O、RS232、CANopen
- 反馈支持： 旋转变压器、增量/正弦编码器、EnDat、BiSS、HIPERFACE
- 防护等级： IP20
- 认证： CE、UL/cUL
功能特点
- 全数字控制： 采用高性能 DSP 控制架构，提供精确的电流、速度和位置闭环控制。
- 多种反馈支持： 支持旋转变压器（多达36极）、增量/正弦编码器、EnDat/HIPERFACE/BiSS 等多种反馈类型。
- 编码器仿真： 支持增量式或绝对值编码器仿真输出。
应用场景
- 测试与验证： 用于系统测试和验证。
- 特殊应用： 需要特定功能或配置的应用。
性能参数
- 电流环刷新率： 62.5 μs
- 速度环刷新率： 62.5 μs
- 位置环刷新率： 250 μs
材质构成
内部采用高性能数字信号处理器（DSP）和工业级 IGBT 功率模块，外部为高强度铝合金外壳，提供优异的散热和电磁屏蔽性能。
结构特征
紧凑的模块化设计，支持 DIN 导轨安装或面板安装。配备 Power Combicon 功率连接器和标准端子排。
工作原理
驱动器将输入的三相交流电通过桥式整流器整流为直流母线电压，通过三相 PWM 逆变器输出精确的三相交流电驱动伺服电机。内部 DSP 实时采集电机反馈信号，执行电流、速度和位置三环闭环控制算法。
安装要求
- 必须安装在防护等级不低于 IP20 的控制柜内。
- 确保驱动器上下留有充足的散热空间，柜内环境温度不超过 40°C。
- 动力电缆与信号电缆分开走线，避免电磁干扰。
- 必须通过低阻抗路径可靠接地。
使用注意事项
- 上电前确认电源电压与驱动器铭牌一致。
- 首次运行必须通过设置软件执行电机配置和自动调谐。
- 定期检查散热通道，防止灰尘堆积导致过热。
- 断开电源后至少等待 5 分钟，待直流母线电压降至安全水平再操作。
