描述

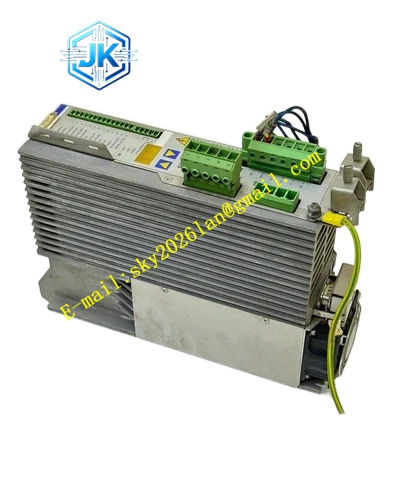

Kollmorgen S30601-NA
技术规格
- 产品系列： SERVOSTAR 300 (S300)
- 通信接口： 模拟量、数字 I/O、RS232
- 额定电源电压： 115 VAC / 230 VAC
- 额定输出电流 (连续)： 6 Arms
- 峰值输出电流： 18 Arms
- 控制模式： 转矩、速度、位置、电子齿轮
- 反馈支持： 旋转变压器、增量式编码器、EnDat、BiSS
- 防护等级： IP20
功能特点
- 高性价比： 提供 S300 系列的核心性能，无需现场总线开销。
- 灵活控制： 支持多种控制模式和 I/O 配置，适应不同应用需求。
- 即插即用： 与 AKM 电机配合实现自动识别和快速调试。
- 高动态响应： 800Hz 速度环带宽，满足高速启停需求。
- 内置位置控制器： 支持 200 个运动任务块，可独立运行。
应用场景
- 包装机械： 单机灌装、封口和贴标设备。
- 物料搬运： 传送带、提升机和分拣系统。
- 纺织与印刷： 张力控制和导辊驱动。
- 通用自动化： 需要高性能但无需网络集成的设备。
性能参数
- 速度环带宽： 高达 800 Hz
- 电流环带宽： 高达 3 kHz
- 位置环刷新率： 250 μs
- 峰值时间： 5 秒
材质构成
采用高品质工业级电子元器件和铝合金散热外壳，确保长期可靠性和散热性能。
结构特征
紧凑的模块化设计，支持 DIN 导轨安装。配备光隔离 I/O 和螺丝端子型连接器，接线简便可靠。
工作原理
驱动器通过模拟量或数字指令接收运动命令，内部 DSP 执行先进的伺服算法。通过高刷新率的电流环和速度环闭环控制，实时补偿负载扰动，输出精确的 PWM 信号驱动电机，实现指令要求的运动。
安装要求
- 必须安装在防护等级不低于 IP20 的控制柜内。
- 确保上下留有足够散热空间，避免热空气回流。
- 动力电缆与信号电缆分开走线，保持至少 30cm 距离。
- 必须按照手册要求进行可靠的保护接地。
使用注意事项
- 上电前确认主电源和控制电源电压正确。
- 首次运行必须通过 WorkBench 软件执行电机自动调谐。
- 定期检查散热器和风扇状态，确保散热通道畅通。
- 若使用再生电阻，必须根据制动能量正确选型并连接。
