描述

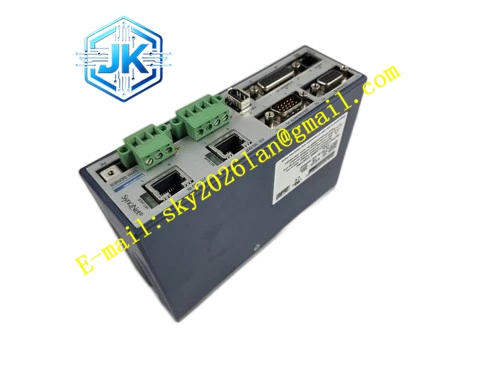

Kollmorgen S20330
技术规格
- 产品系列： SERVOSTAR S200
- 额定电源电压： 20 ~ 90 VDC
- 控制逻辑电源： 10 ~ 90 VDC
- 额定输出电流（连续）： 3 Arms
- 峰值输出电流： 9 Arms
- 峰值持续时间： 3 秒
- 电流环带宽： 最高 5 kHz
- 速度环带宽： 最高 800 Hz
- 数据刷新率： 1.25 MHz
- 控制模式： 转矩、速度、位置、电子齿轮
- 反馈支持： 旋转变压器、增量/绝对编码器、EnDat、BiSS
- 防护等级： IP20
功能特点
- 直流输入： 支持 20~90 VDC 宽范围直流电源，适配电池供电和直流母线系统
- 即插即用： 与 AKM 电机配合实现自动识别和快速调试
- 高分辨率反馈： 24 位编码器反馈，提供亚微米级定位精度
- 高性能电流环： 5 kHz 带宽，确保快速动态响应
- 紧凑设计： 体积小巧，节省控制柜空间
- 光隔离 I/O： 提高抗干扰能力和系统安全性
- 图形化用户界面： 简化调试和维护流程
应用场景
- 半导体制造： 晶圆传输和精密定位平台
- 电子装配： PCB 贴装和精密焊接设备
- 医疗设备： 手术机器人和精密影像设备
- FPD 制造： 平板显示器生产线
- 包装机械： 小型高速灌装和贴标设备
- 木材加工： 精密切割和雕刻设备
性能参数
- 速度环带宽： 最高 800 Hz
- 电流环带宽： 最高 5 kHz
- 数据刷新率： 1.25 MHz
- 长期速度调节： 0.01%
- 位置环刷新率： 250 μs（4 kHz）
材质构成
内部采用高性能 DSP 控制芯片和工业级 MOSFET 功率模块，外部为铝合金散热外壳，提供优异的散热和电磁屏蔽性能。
结构特征
超薄紧凑设计，支持 DIN 导轨安装或面板安装。配备防呆型功率连接器和标准端子排，接线简便。
工作原理
驱动器将直流输入电压通过三相 PWM 逆变器输出精确的三相交流电驱动伺服电机。内部 DSP 实时采集电机反馈信号，执行电流、速度和位置三环闭环控制算法，确保电机精确跟踪指令。
安装要求
- 必须安装在防护等级不低于 IP20 的控制柜内
- 确保驱动器上下留有充足的散热空间
- 动力电缆与信号电缆分开走线，避免电磁干扰
- 必须通过低阻抗路径可靠接地
使用注意事项
- 上电前确认直流电源电压在 20~90 VDC 范围内
- 首次运行必须通过 WorkBench 软件执行电机自动调谐
- 定期检查散热通道，防止灰尘堆积导致过热
- 若出现过流故障，检查电机绕组和编码器连接
