描述

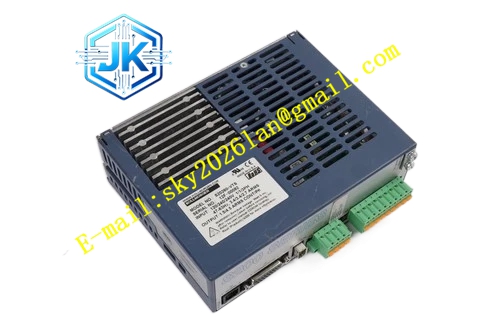

Kollmorgen S20260-CNS
技术规格
- 产品系列： SERVOSTAR S200
- 额定电源电压： 120/240 VAC，单相或三相
- 控制逻辑电源： 85 ~ 265 VAC
- 额定输出电流（连续）： 1.5 Arms
- 峰值输出电流： 4.5 Arms
- 峰值持续时间： 3 秒
- 电流环带宽： 最高 3 kHz
- 速度环带宽： 最高 800 Hz
- 数据刷新率： 1.25 MHz
- 控制模式： 转矩、速度、位置、电子齿轮
- 通信接口： CanOpen（CiA DS301 / DS402）
- 反馈支持： 旋转变压器、增量/绝对编码器、EnDat 2.1/2.2、BiSS、ComCoder
- 防护等级： IP20
功能特点
- 低功率输出： 1.5A 连续 / 4.5A 峰值电流，适合轻载精密应用
- CanOpen 通信： 支持 CiA DS301 和 DS402 驱动协议，便于网络化多轴控制
- 即插即用： 智能反馈装置带电子电机铭牌，消除参数设置和伺服环调整
- 高分辨率反馈： 24 位编码器反馈，提供亚微米级定位精度
- 紧凑设计： 体积小巧，允许使用更小的机柜或安装在靠近使用点的位置
- 独立 Keep Alive 电源： 允许从紧急停止状态下迅速恢复
- 光隔离 I/O： 提高抗干扰能力和系统安全性
应用场景
- 工业自动化： 小型传送带和分拣系统
- 机器人技术： 协作机器人和 SCARA 机器人关节驱动
- 包装机械： 高速灌装、封口和贴标设备
- 印刷设备： 张力控制和套色系统
- 纺织机械： 导辊驱动和张力控制
- 实验室自动化： 精密样品定位系统
性能参数
- 速度环带宽： 最高 800 Hz
- 电流环带宽： 最高 3 kHz
- 数据刷新率： 1.25 MHz
- 长期速度调节： 0.01%
- 位置环刷新率： 250 μs（4 kHz）
材质构成
内部采用高性能 DSP 控制芯片和工业级 IGBT 功率模块，外部为铝合金散热外壳，提供优异的散热和电磁屏蔽性能。
结构特征
超薄紧凑设计，支持 DIN 导轨安装或面板安装。配备防呆型功率连接器和标准端子排，接线简便。
工作原理
驱动器将交流输入整流为直流母线电压，通过三相 PWM 逆变器输出精确的三相交流电驱动伺服电机。内部 DSP 实时采集电机反馈信号，执行电流、速度和位置三环闭环控制算法，确保电机精确跟踪指令。
安装要求
- 必须安装在防护等级不低于 IP20 的控制柜内
- 确保驱动器上下留有充足的散热空间
- 动力电缆与信号电缆分开走线，避免电磁干扰
- 必须通过低阻抗路径可靠接地
使用注意事项
- 上电前确认电源电压与驱动器铭牌一致
- 首次运行必须通过 WorkBench 软件执行电机自动调谐
- 定期检查散热通道，防止灰尘堆积导致过热
- 若出现过流故障，检查电机绕组和编码器连接
- 利用 Keep Alive 电源实现快速恢复
