描述

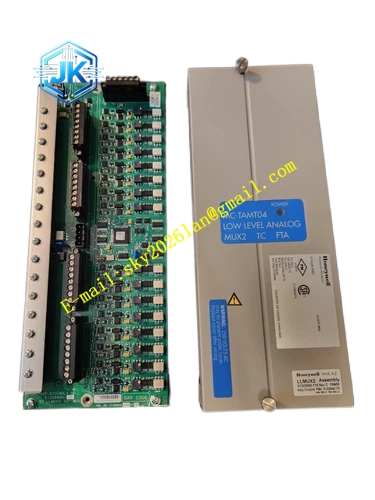

Honeywell MC-TAMT04
技术规格
- 适配信号：J、K、T、E、R、S 型热电偶毫伏信号
- 通道数量：8 路热电偶独立通道
- 冷端补偿：内置高精度铂电阻冷端补偿元件
- 绝缘耐压：通道对背板 1500VAC
- 背板接口：MC 系列 I/O 子架插槽
- 工作温度：0℃至 + 60℃
- 安装方式：机柜背板插槽直插安装
- 防护等级：IP30 柜内安装
功能特点 内置集成冷端补偿，无需额外外置补偿盒。 每通道独立螺钉接线端子，支持补偿导线直接接入。 通道分组隔离，抑制不同测温回路之间的串扰干扰。 板载熔断保护，单通道短路不会波及其余测温通道。 配套状态指示灯，直观识别回路断线、短路故障。 外形尺寸与 MC 系列 I/O 子架完全兼容，支持直接替换老旧端子板。
应用场景 TDC3000 DCS 系统炉体、管道温度采集 锅炉、加热炉热电偶测温回路前端接线 化工反应釜温度监测回路改造 老旧 MC 系列测温端子板备件替换
性能参数
- 冷端补偿精度：±0.3℃
- 信号采集带宽：10Hz
- 绝缘电阻：≥1000MΩ
- 平均无故障时间：110 万小时
- 允许接入补偿导线最大长度：100 米
材质构成 FR4 阻燃 PCB 基板 镀金螺钉接线端子 PT100 冷端补偿铂电阻 玻璃熔丝座 信号指示 LED 钢制安装固定支架
结构特征 长方形板状背板安装结构。 正面分区排布 8 组热电偶正负接线端子。 背面金手指触点对接 MC 子架背板总线。 板体侧边预留安装固定孔位。 板上印刷通道编号、热电偶极性标识。
工作原理 现场热电偶产生的毫伏热电势信号接入端子板对应通道，内置铂电阻实时采集端子板本体温度，由冷端补偿电路计算补偿值，抵消冷端温度变化带来的测量误差。补偿后的原始毫伏信号通过背板金手指传输至后端温度采集卡件。通道发生短路、断线时，板载检测电路触发对应指示灯点亮，向上位 DCS 系统上传故障标识。
安装要求 端子板对准 MC 子架背板插槽水平均匀插入，锁紧侧边固定螺丝。 热电偶补偿导线严格按照正负极标识接入端子，极性不可反接。 端子板安装位置远离接触器、变频器等强电磁热源。 上电后使用标准热电偶信号源逐通道校验补偿精度。
使用注意事项 必须使用对应型号热电偶专用补偿导线，普通铜线会造成巨大测温误差。 端子螺钉锁紧力度控制在 0.6N・m，力度过大挤压端子、力度不足造成接触发热。 插拔端子板前关闭整套 I/O 机架供电电源。 补偿导线屏蔽层单端接地，禁止两端同时接地引入地环路干扰。
