描述

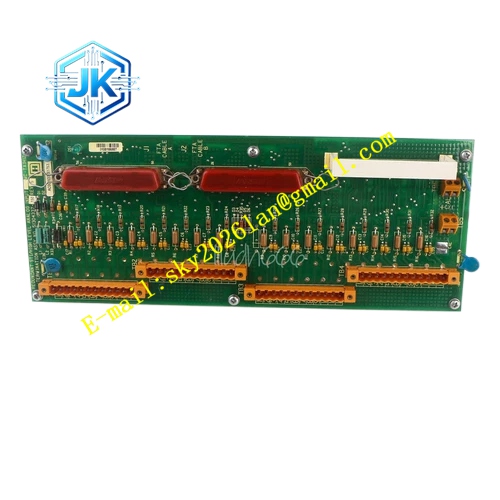

Honeywell DCS51304337-150-MC-TAIH12
技术规格
- 通道数量：16 路模拟量输入通道
- 支持信号：4-20mA DC 电流回路
- 采样分辨率：12 位 ADC
- 通道隔离：逐通道 500VAC
- 回路供电：板载 24V DC 每通道 15mA
- 背板接口：TDC3000 I/O 总线
- 工作温度：0℃至 + 60℃
- 安装方式：TDC3000 子架槽位直插
功能特点 16 通道高密度模拟采集，减少机架占用空间。 逐通道隔离，阻断现场浪涌进入 DCS 背板。 逐通道断线诊断，回路开路触发卡件故障报警。 板载 LED 显示通道电源、通信与故障状态。 直接兼容 TDC3000 老系统硬件槽位，无需改造机架。 高可靠性设计，适配长期连续运行的 DCS 系统。
应用场景 在运 TDC3000 系统故障模拟输入卡替换 老化工厂过程信号采集回路 电厂老机组 DCS 系统备件储备 TDC3000 系统 I/O 故障点位修复
性能参数
- 转换精度：±0.2% 满量程
- 全通道更新率：50ms
- 共模抑制比：≥80dB
- 平均无故障时间：65 万小时
- 工作湿度：5%-95% 无结露
材质构成 FR4 阻燃 PCB 基板 12 位 ADC 芯片 通道隔离光耦 精密采样电阻 TVS 保护二极管 镀金背板连接器 阻燃塑料前面板
结构特征 标准 TDC3000 I/O 卡外形。 前面可拆卸端子块布置 16 通道布线点。 物理隔离屏障分隔现场侧与背板侧。 防误插缺口防止错槽插入。 前面板状态 LED 阵列显示卡件运行状态。
工作原理 现场变送器信号接至输入端子。板载 24V 回路供电连接变送器。4-20mA 电流经精密采样电阻进入 12 位 ADC 转换为数字计数值。隔离光耦实现现场侧与 DCS 背板电气隔离。转换值打包为总线帧，经子架背板传输至 控制器。断线检测监测回路电流，开路触发通道故障标志。
安装要求 系统停机后将卡插入对应 子架槽。 现场变送器接至标注通道端子。 在 工程师站配置通道缩放参数。 上电后验证所有通道数值读取正常。
使用注意事项 卡件插拔前必须确认子架电源关闭，带电插拔会损坏背板金手指。 变送器接线极性不得反接，反接造成通道读数为零。 长距离变送器布线使用屏蔽双绞线，与高压电缆分开敷设。 拆卸旧卡件时沿导轨均匀拔出，不得暴力拉扯造成背板连接器变形。
